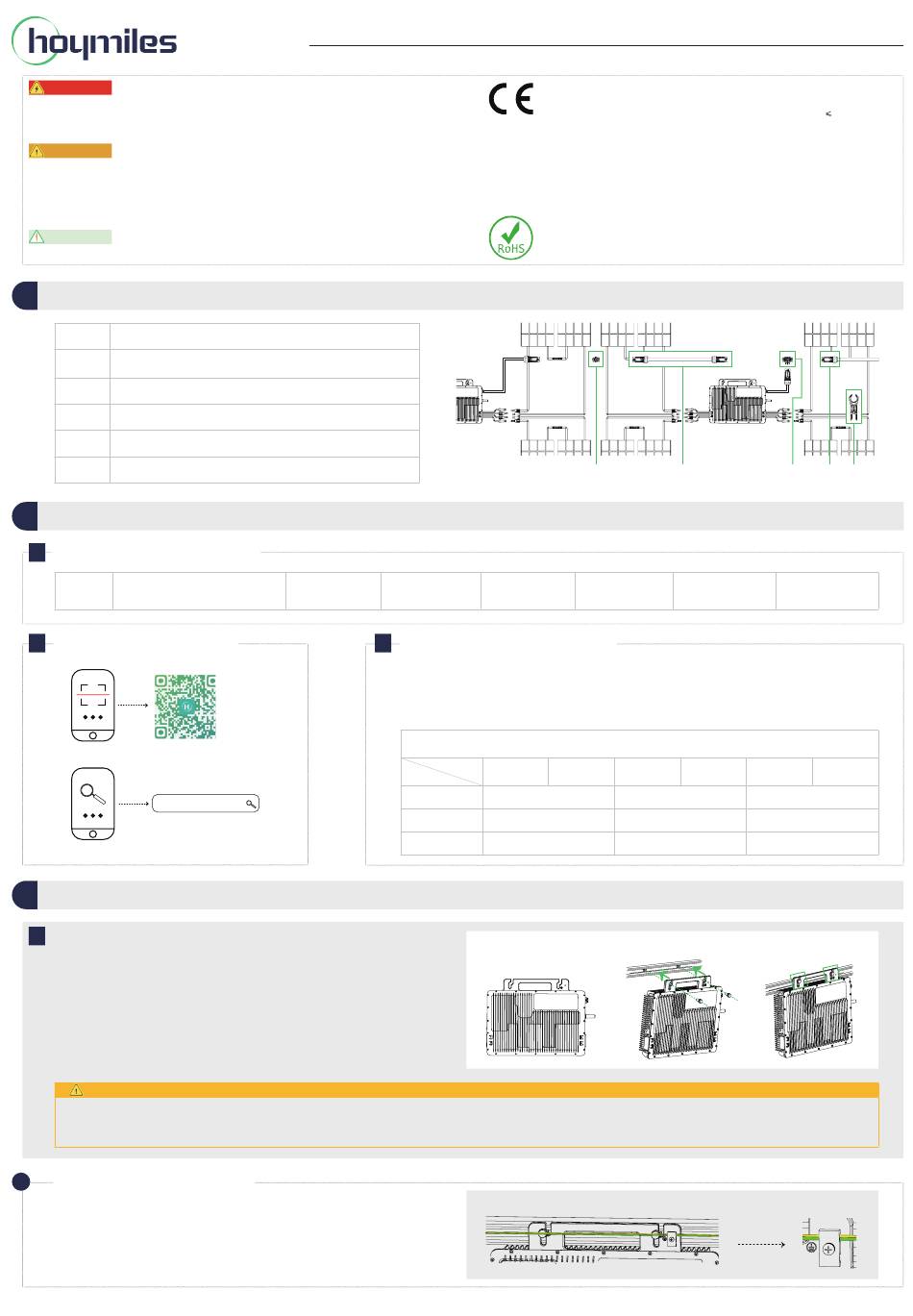

Gevaar
•
De installatie moet worden uitgevoerd terwijl alle apparaten zijn uitgeschakeld.
•
Zorg voor een betrouwbare en veilige aansluiting met het juiste koppel om schade aan de micro-omvormer
of mogelijk brandgevaar te voorkomen.
Waarschuwing
•
Lees deze handleiding goed door voordat u met de installatie begint.
•
Bedieningspersoneel moet de juiste persoonlijke beschermingsmiddelen (PBM) dragen.
•
Zorg er voordat er aansluitingen worden gemaakt voor dat de AC- en DC-kabels niet onder spanning staan.
•
Houd u aan de van toepassing zijnde regelgevingen en voorschriften van de installatielocatie.
•
Hoymiles is niet aansprakelijk voor schade als gevolg van ondeskundige installatie en ondeskundig gebruik.
Verklaring
De micro-omvormer van de MIT-5000-8T-serie kan worden gebruikt op het driefasige 230/400 V-net.
Bedradingsschema
Item
A
Verlengconnector van het Flex-T5-kabelsysteem
B
Aansluitkabel van het Flex-T5-kabelsysteem
C
Trunkconnector van het Flex-T5-kabelsysteem
D
Kabelaansluitingsconnector van het Flex-T5-kabelsysteem
E
Ontkoppelingstool van het Flex-T5-kabelsysteem
Voorbereiding
1
Het gereedschap controleren
Elektrische schroevendraaier
PPE
(2-9 N•m)
2
De applicatie downloaden
S-Miles Installer
Mechanische installatie
1
De micro-omvormers op het rek bevestigen
a. Plan en markeer de positie van elke micro-omvormer op het rek.
b. Schuif alle verschuifbare T-moeren langs het rek tot ze volledig
vastzitten op de gemarkeerde plaatsen.
c. Plaats de micro-omvormer (met het label naar boven) op het rek.
d. Bevestig de micro-omvormer aan het rek (koppel: 9 N•m).
Waarschuwing
• Plaats de micro-omvormer altijd onder de PV-module om directe blootstelling aan regen, uv-straling en andere schadelijke weersomstandigheden te voorkomen.
• Maximaliseer de afstand tussen de micro-omvormer en het dak voor optimale communicatiekwaliteit.
• Laat minimaal 2 cm vrije ruimte over rondom de micro-omvormer voor ventilatie en warmteafvoer.
Extra aarding (indien nodig)
In de AC-kabels zitten al aarddraden voor rechtstreekse aarding.
Als externe aarding is vereist op uw installatielocatie, kunt u
het aardingsaccessoire bestellen door te e-mailen naar
sales@hoymiles.com.
01
Snel-installatiegids voor de micro-omvormer van de MIT-5000-8T-serie
Beschrijving
M8-schroeven
Kabelbinder
3
De micro-omvormers plannen
Definieer het aantal micro-omvormers per AC-uitgangskabel op basis van de
capaciteit van de AC-kabels.
* De belastingscapaciteit van de AC-kabel bepaalt de grenswaarden, die kunnen variëren. Controleer de
Kabelmaat
sales@hoymiles.com
service.nl@hoymiles.com
* Van toepassing op MIT-4000/4500/5000-8T- en MIT-4000/4500/5000-8TL-micro-omvormers
Hoymiles-micro-omvormer (model: MIT-4000/4500/5000-8T en MIT-4000/4500/5000-8TL) is
een product van klasse B. In een woonomgeving kan dit product radiostoring veroorzaken,
in welk geval de gebruiker verplicht kan worden om adequate maatregelen te nemen.
BEDRIJFSFREQUENTIE (het maximale uitgangsvermogen): 863 tot 870 MHz, ERP
EU-conformiteitsverklaring
Hoymiles-micro-omvormer (model: MIT-4000/4500/5000-8T en MIT-4000/4500/5000-8TL) voldoet aan de
essentiële vereisten en overige relevante bepalingen van richtlijnen 2014/53/EU, 2009/125/EG, 2011/65/EU en (EU)
2015/863.
De originele EU-conformiteitsverklaring is te vinden op https://www.hoymiles.com/resources/download.
Zijkniptang
plaatselijke voorschriften voor de daadwerkelijke grenswaarden.
Maximaal aantal micro-omvormers per lijn bij 230/400 V
Model
MIT-4000-8T MIT-4000-8TL MIT-4500-8T MIT-4500-8TL MIT-5000-8T MIT-5000-8TL
2,5 mm²
3
4 mm²
5
6 mm²
6
De kant met het label
Regio: Wereldwijd AP041007 REV1.1 © 2024 Hoymiles Power Electronics Inc.
A
B
Momentsleutel
Kabelstripper
(1,5 - 3 N•m)
3
4
5
Montagekoppel:
14 dBm
C
D
E
Krimptang
(2,5/4/6 mm²)
3
4
5
9 N•m
Koppel: 2 N·m
