CAME A3000 Installatiehandleiding
Gerelateerde Handleidingen voor CAME A3000
Samenvatting van Inhoud voor CAME A3000

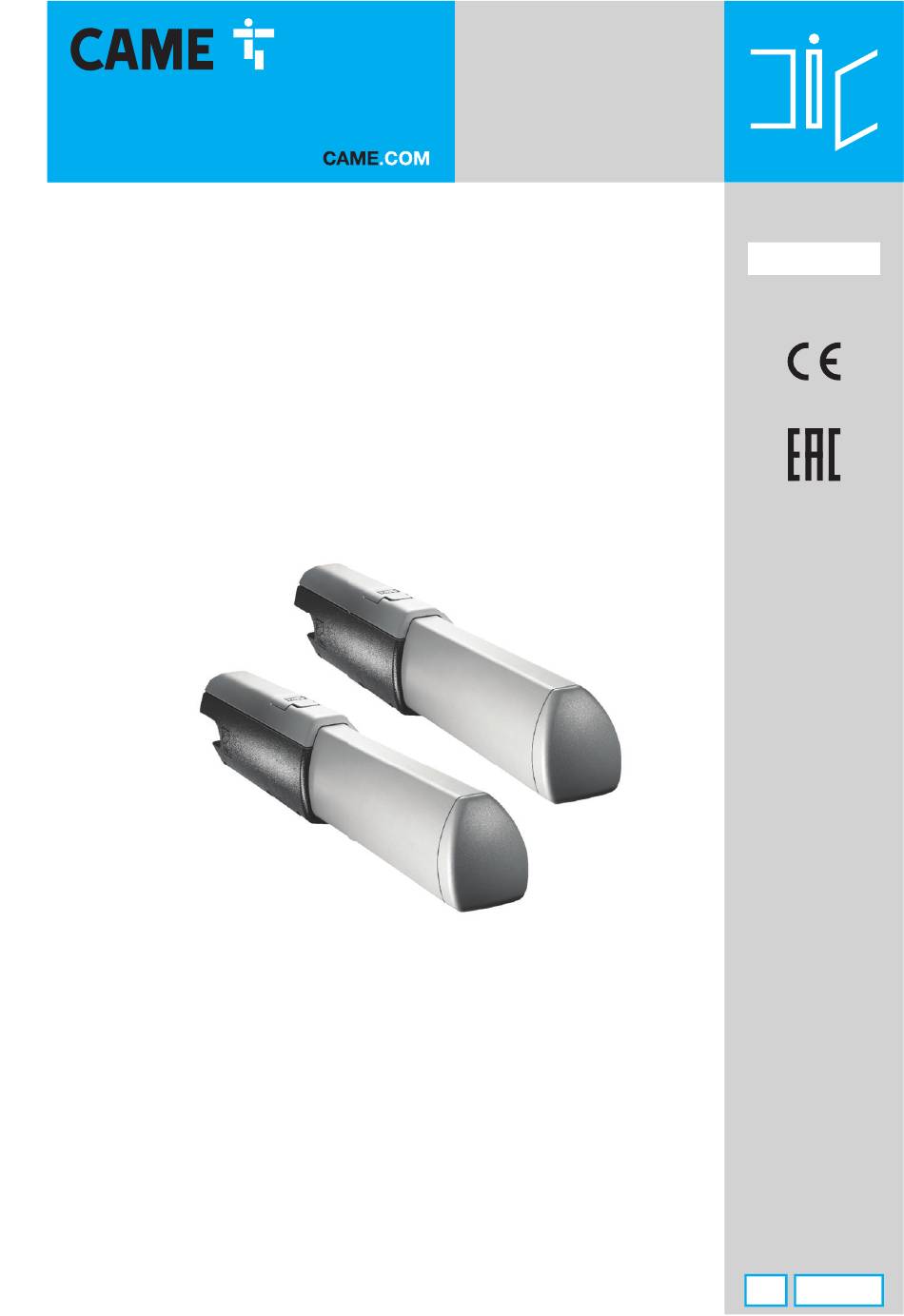

- Pagina 1 FA02029-NL A3000 A3010 A5000 A5010 A3000A A3100 A5000A A5100 A3006 A3106 A5006 A5106 INSTALLATIEHANDLEIDING Nederlands...
- Pagina 3 Machinerichtlijn 2006/42/EG en de geharmoniseerde technische referentienormen worden aangegeven in de algemene productencatalogus van CAME of op de website www.came.com. • Vergewis u ervan dat tijdens de installatie de stroom is uitgeschakeld. • Controleer of de installatieplek geschikt is voor het aangegeven temperatuurbereik.
- Pagina 4 (treinwagons, gesloten voertuigen). • Wanneer er zich een storing voordoet, onderbreek het gebruik van het product en neem contact op met de klantenservice via https://www.came.com/global/ en/contact-us of het telefoonnummer dat vermeld is op de website. • De productiedatum is vermeld in de productiepartij die op het productetiket is gedrukt.
-
Pagina 5: Ontmanteling En Afvalverwerking
ONTMANTELING EN AFVALVERWERKING CAME S.p.A. is houder van het ISO-certifi caat voor milieumanagement UNI EN ISO 14001 en past deze norm toe in zijn fabrieken om het milieu te beschermen. CAME beschouwt milieubehoud als een van de steunpilaren van zijn bedrijfs- en... -
Pagina 6: Beschrijving
GEGEVENS EN INFORMATIE OVER HET PRODUCT Legenda Dit symbool staat bij tekst die aandachtig dient te worden gelezen. Dit symbool hoort bij veiligheidsinstructies. Dit symbool geeft informatie aan die u aan de gebruiker van het product moet verstrekken. De maten zijn, tenzij anders vermeld, in millimeters. Beschrijving 001A3000 Onomkeerbare motor 230 V met micro-eindaanslag voor het openen van draaihekken met vleugel tot 3 m en een gewicht van... -
Pagina 7: Gebruiksbestemming
Gebruiksbestemming Uitsluitend voor woningen en appartementengebouwen Elke andere installatie en soorten gebruik die niet overeenstemmen met wat is voorgeschreven in deze handleiding, zijn verboden. Beschrijving van de onderdelen Klepje voor toegang tot het ontgrendelingsmechanisme Beugel voor bevestiging aan het hek Scharnier Borgbeugel voor bevestiging aan de pijler Bevestigingsplaat... -
Pagina 8: Afmetingen
Afmetingen A3000 A3000A A3010 A3006 A3100 A3106 A5000 A5000A A5006 A5010 A5100 A5106 Gebruikslimieten MODELLEN A3000 Vleugellengte (m) Vleugelgewicht (kg) MODELLEN A5000 Vleugellengte (m) Vleugelgewicht (kg) Bij draaihekken is het altijd raadzaam om een elektrisch slot te installeren om een correcte sluiting van de vleugels te garanderen en de tandwielen van de motor te beschermen. -
Pagina 9: Technische Specificaties
Technische specificaties MODELLEN A3000 A3000A A3010 A3006 A3100 A3106 230 AC 230 AC 110 AC 230 AC 230 AC 230 AC Motorvoeding (V) 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Vermogen (W) Condensator (μF) Opgenomen stroom (A) Bedrijfstemperatuur (°C) -
Pagina 10: Kabelsoorten En Minimale Diktematen
Kabelsoorten en minimale diktematen Kabellengte (m) tot 20 20 tot 30 Voeding 230 V AC 3G x 1,5 mm² 3G x 2,5 mm² Motorvoeding 230 V AC 4G x 1,5 mm² 4G x 2,5 mm² Gebruik met een voeding van 230 V en bij buitentoepassing kabels van het type H05RN-F conform 60245 IEC 57 (IEC);... -
Pagina 11: Installatie
INSTALLATIE De illustraties dienen slechts als voorbeelden, aangezien de ruimte voor de bevestiging van de automatisering en de uitrustingen varieert afhankelijk van de plaats van installatie. De technicus die het systeem installeert zal de meest geschikte oplossing moeten kiezen. De afbeeldingen hebben betrekking op de motor geïnstalleerd aan de linkerkant. Verrichtingen vooraf Plaats de aftakdozen en ribbelbuizen die nodig zijn voor de aansluitingen die van de verdeelschacht komen. - Pagina 12 De bevestigingspunten van de beugels bepalen Neem de afmetingen in de tabel in acht. A3000 A3006 A3010 A3100 A3106 Vleugelopening (°) C max A5000 A5006 A5010 A5100 A5106 Vleugelopening (°) C max...
-
Pagina 13: De Beugels Bevestigen
De beugels bevestigen Maak de bevestigingsplaat vast aan de kolom met pluggen en schroeven. Als de pijler van metaal is, moet de beugel aan de pijler gelast worden. Las de borgbeugel voor bevestiging aan de pijler vast aan de pijler. Dankzij de openingen op de kolombeugel kan de openingshoek van de vleugel aangepast worden. - Pagina 14 Maak de bevestigingsplaat en de bevestigingsbeugel vast aan het hek terwijl het gesloten is. De borgbeugels voor bevestiging aan het hek en de kolom moeten in horizontale as liggen. Respecteer de maat E die vermeld is in de tabel.
-
Pagina 15: De Motor Bevestigen
De motor bevestigen Draai de twee bevestigingsschroeven los en verwijder het carter. Draai de twee bevestigingsschroeven los en verwijder de staaf. Bevestig de micro-eindaanslag aan de twee beugels. Smeer de wormschroef en de bus goed in met een neutraal vet. -
Pagina 16: Regeling Van De Micro-Eindaanslagen Voor Opening En Sluiting
Regeling van de micro-eindaanslagen voor opening en sluiting Alleen de modellen A3000A en A5000A hebben eindaanslagen voor zowel opening als sluiting. Alle andere modellen hebben alleen de eindaanslag voor opening. Micro-eindschakelaar bij opening Micro-eindschakelaar bij sluiting Bedieningsschuif microschakelaar Wormschroef Staaf voor microschakelaars Bevestigingsschroef Regeling bij opening Regeling bij sluiting... -
Pagina 17: Elektrische Aansluitingen
ELEKTRISCHE AANSLUITINGEN Voordat u aan de stuurkast gaat werken, dient u de netspanning uit te schakelen. Verwijder, om bij het klemmenbord te komen, de beschermende afdekking. Omwille van de afmetingen dienen de condensatoren van de versie 110 V in de stuurkast te worden geplaatst. Aansluiting van 2 motoren aan de stuurkast ZA3P of ZM3E. -
Pagina 18: Opening Naar Buiten
Max. opening hek: 90 °. Maak de bevestigingbeugel vast aan het hek. Voer de elektrische aansluitingen uit. Plaats de micro-eindaanslaggroep voor het stoppen tijdens het openen terug en regel hem. Neem de afmetingen in de tabel in acht. A3000 A3006 A3010 A3100 A3106 Vleugelopening (°) - Pagina 19 Elektrische aansluitingen Voordat u aan de stuurkast gaat werken, dient u de netspanning uit te schakelen. Verwijder, om bij het klemmenbord te komen, de beschermende afdekking. Omwille van de afmetingen dienen de condensatoren van de versie 110 V in de stuurkast te worden geplaatst. Aansluiting van 2 motoren aan de stuurkast ZA3P of ZM3E.
- Pagina 20 CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941...
