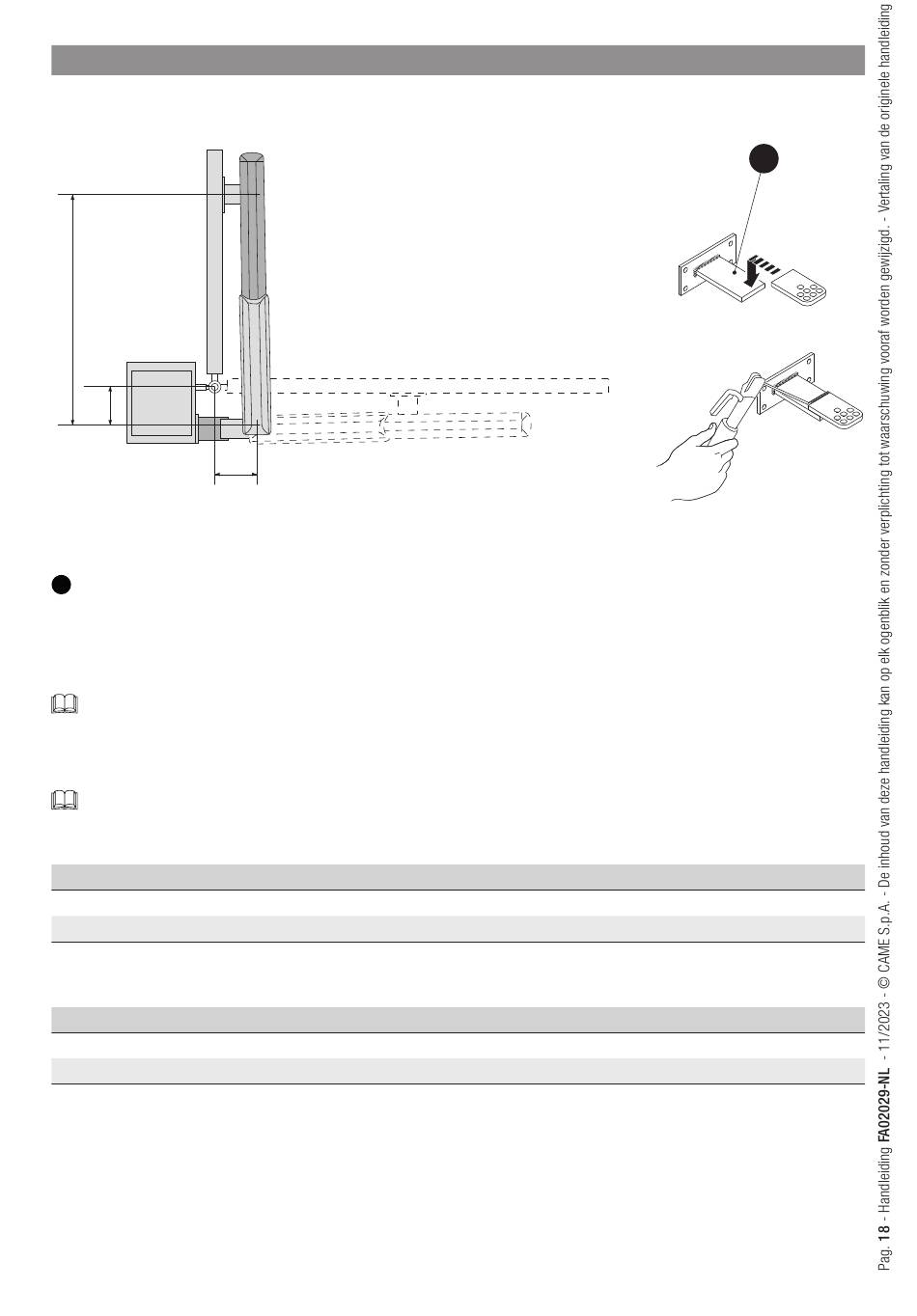

OPENING NAAR BUITEN
E
B
A
Extra beugel (niet meegeleverd)
Meet de waarden A en B.
Maak de kolombeugel vast aan een bijkomende beugel en breng die aan op de paal.
Open het hek en meet afmeting E.
Max. opening hek: 90 °.
Maak de bevestigingbeugel vast aan het hek.
Voer de elektrische aansluitingen uit.
Plaats de micro-eindaanslaggroep voor het stoppen tijdens het openen terug en regel hem.
Neem de afmetingen in de tabel in acht.
A3000
A3006
Vleugelopening (°)
90
90
A5000
A5006
Vleugelopening (°)
90
90
A
A3010
A
130
130
A5010
A
200
200
A3100
A3106
B
130
130
A5100
A5106
B
200
200
A
1
2
E
720
720
E
920
920
