GEGEVENS EN INFORMATIE OVER HET PRODUCT
Legenda
Dit symbool staat bij tekst die aandachtig dient te worden gelezen.
Dit symbool hoort bij veiligheidsinstructies.
Dit symbool geeft informatie aan die u aan de gebruiker van het product moet verstrekken.
De maten zijn, tenzij anders vermeld, in millimeters.
Beschrijving
FROG-PM4
Ondergrondse, onomkeerbare motor 230 V met encoder en regelbare vleugelstop bij sluiten voor draaihekken tot 5,5 m per vleugel en een gewicht van 700 kg.
FROG-PM6
Ondergrondse, onomkeerbare motor 230 V met encoder en regelbare vleugelstop bij sluiten voor draaihekken tot 7 m per vleugel en een gewicht van 550 kg.
Gebruiksbestemming
Onzichtbare oplossing voor residentiële toepassingen en toepassingen in een wooncomplex
Elke andere installatie en soorten gebruik die niet overeenstemmen met wat is voorgeschreven in deze handleiding, zijn verboden.

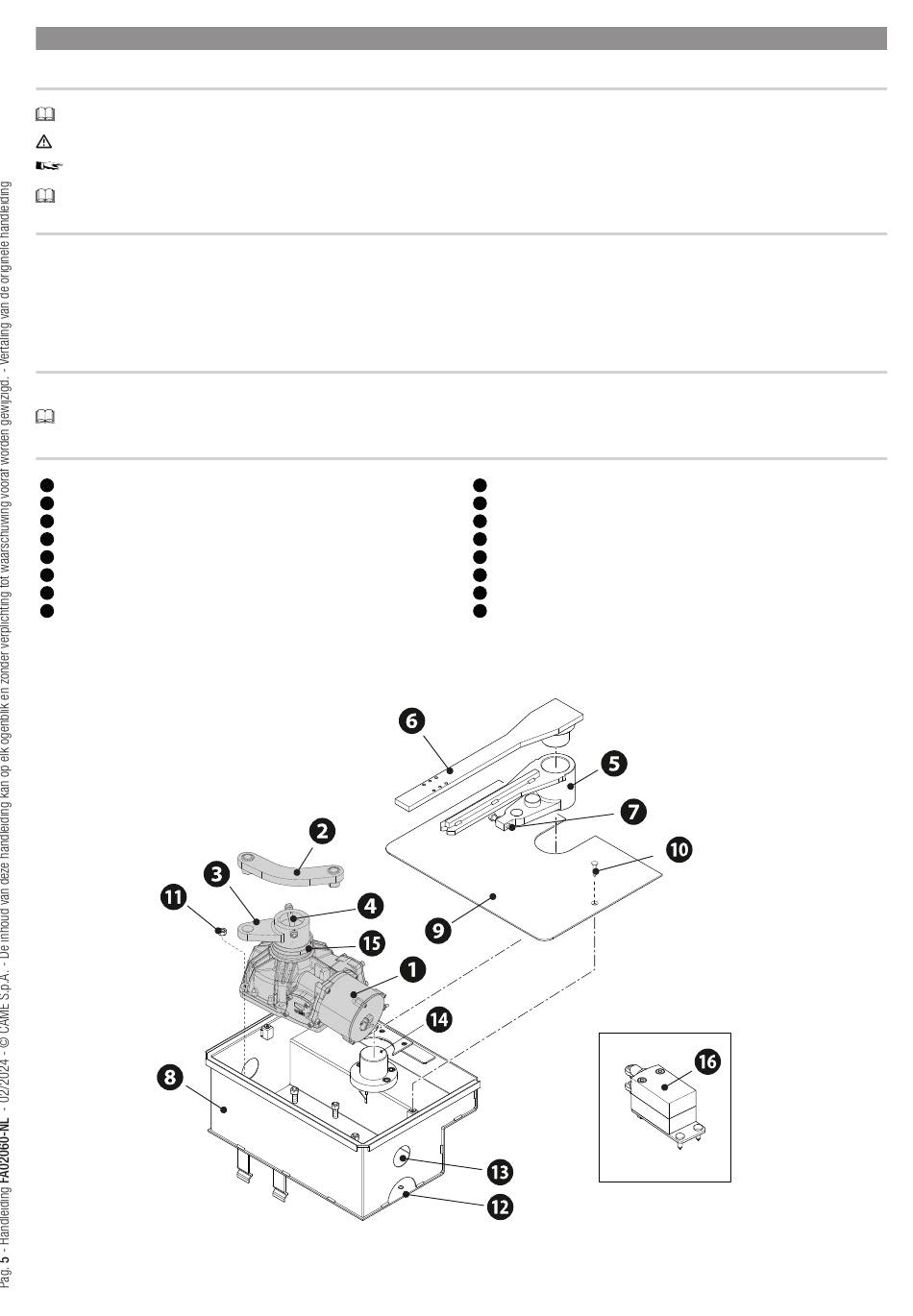

Beschrijving van de onderdelen
1
Motor
2
Hendel voor de bewegingsoverbrenging
3
Arm van de motor
4
Schroef voor de afstelling van het eindaanslagpunt bij de sluiting
5
Hendel voor de koppeling van de ontgrendeling
6
Beugel voor bevestiging aan het hek
7
Schroef voor de afstelling van het eindaanslagpunt bij de opening
8
Ondergrondse behuizing
(*) Optioneel accessoire.
9
Kap
10
Schroef met verzonken kop M8x20
11
Moer UNI5588 M12
12
Opening voor de afvoer
13
Doorgangsopening voor de kabels
14
Pen ondergrondse behuizing
15
Nokken
16
Micro-eindschakelaars *
