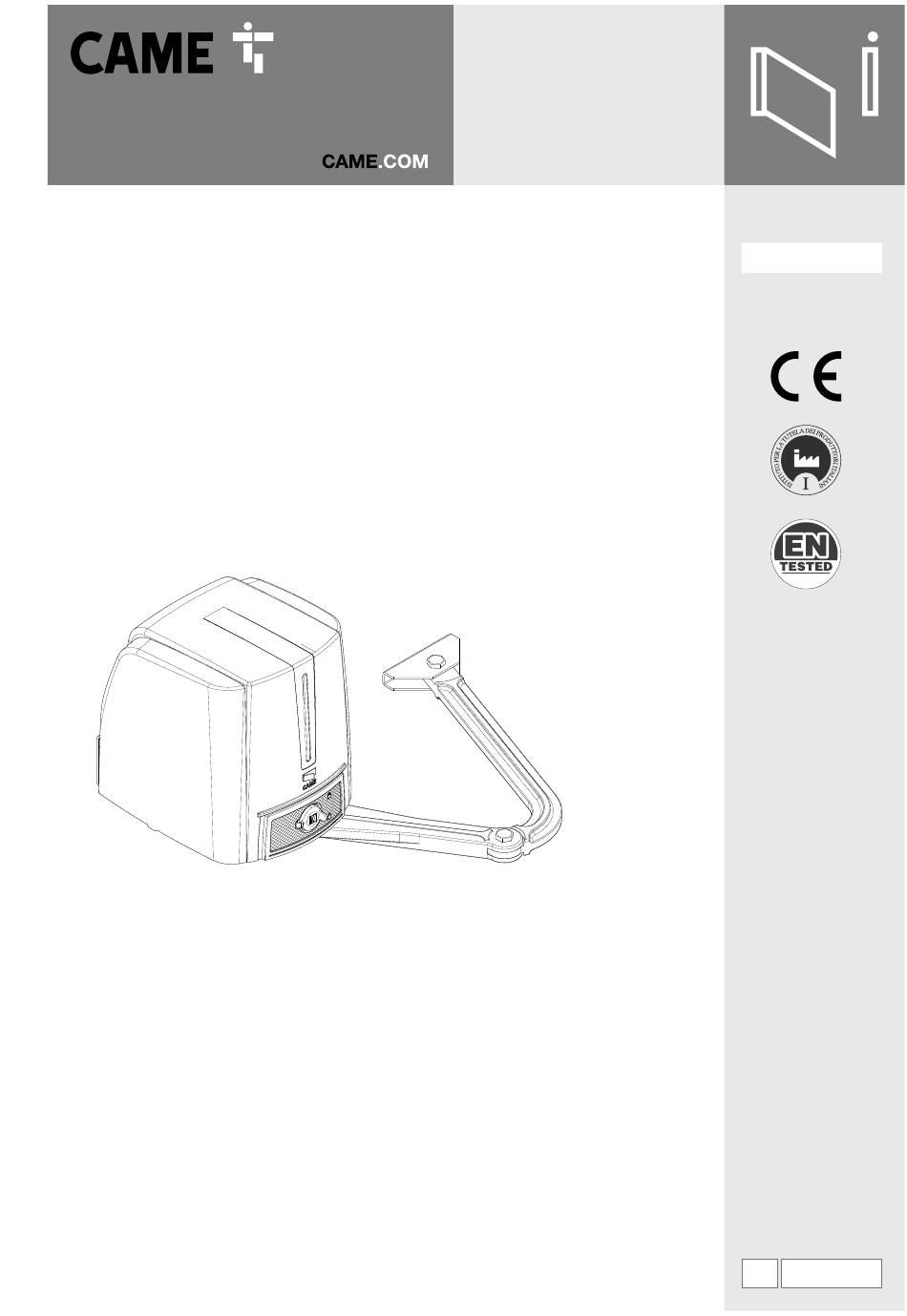

- Pagina 1 Automatisering voor draaihekken FA00095-NL FA7024CB INSTALLATIEHANDLEIDING NL Nederlands...
- Pagina 2 KABELS OF TOEGANKELIJKE AANSLUITINGEN OP TE SPOREN OUD ALLE EXPLICIET IS BESTEMD LK ANDER GEBRUIK MOET ALS GEVAARLIJK WORDEN BESCHOUWD • C CAME S. SCHARNIEREN EN WRIJVINGSPUNTEN RAILS SCHOON EN GESMEERD ONTROLEER ELKE IS NIET VERANTWOORDELIJK VOOR EVENTUELE SCHADE DIE IS VEROORZAAKT...
-
Pagina 3: Beschrijving
2,25 2,75 Vleugellengte (m) ⚠ Bij draaihekken wordt altijd aanbevolen een elektrisch slot te installeren, teneinde een betrouwbare sluiting te garanderen. Technische gegevens Type FA7024CB IP-Beschermingsgraad Voeding (V - 50/60 Hz) 230 AC Motorvoeding (V) 24 DC Verbruik in stand-by (W) - Pagina 4 Beschrijving van de onderdelen 1. Kap 2. Kolombeugel 3. Rubberen vulstuk 4. Printplaat 5. Motor 6. Aansluitklem voeding 7. Ontgrendelingsluikje 8. Transformator 9. Overbrengingsarm 10. Aangedreven arm 11. Hekbeugel 12. Mechanische stoppen Standaardinstallatie 1. Automatisering 2. Motor 3. Knipperlicht 4. Antenne 5.
-
Pagina 5: Algemene Aanwijzingen Voor De Installatie
Antenne RG58 max 10 m Came Remote Protocol (CRP) UTP CAT5 max 1000 m Als de kabels een andere lengte hebben dan de in de tabel voorgeschreven lengte, bepaalt u hun doorsnede aan de hand van de eff ectieve stroomopname door de aangesloten apparaten en volgens de voorschriften van de norm CEI EN 60204-1. -
Pagina 6: Installatie
INSTALLATIE ⚠ De volgende illustraties dienen slechts als voorbeelden; de ruimte voor de bevestiging van de motor en de uitrustingen varieert afhankelijk van de afmetingen. De technicus die het systeem installeert zal de meest geschikte oplossing moeten kiezen. De afbeeldingen hebben betrekking op de installatie van de automatisering aan de linkerkant. De installatie van de motor aan de rechterkant is symmetrisch. - Pagina 7 Markeer de bevestigingspunten van de kolombeugel en de hekbeugel. De hartafstanden tussen de openingen in de beugels staan in de paragraaf met de maten. Boor de bevestigingspunten, monteer de pluggen of andere middelen die geschikt zijn voor de bevestiging van de beugels. ...
-
Pagina 8: De Automatisering Bevestigen
De automatisering bevestigen Plaats de motor in de kolombeugel en zet hem vast met de schroeven en moeren. Monteer de pen in de opening van de motoras. Bevestig de overbrengingsarm aan de as met de borgring voor de langzame as en de schroef. UNI 6593 UNI 5739 Ø... - Pagina 9 Ontgrendel de motor (zie DE MOTOR ONTGRENDELEN), bevestig de aangedreven arm aan de hekbeugel zoals aangegeven in de afbeelding. Ø 12 UNI 6592 Ø 12 UNI 6593 UNI 5739 Ø 6 M6x10 De mechanische stoppen bevestigen Ontgrendel de motor. Bij opening Open de vleugel helemaal.
- Pagina 10 De eindaanslagpunten bepalen Draai, met de motor ontgrendeld en de vleugel gesloten, het stelschroefje van de eindaanslag voor de sluiting naar links of naar rechts (). Zet het schroefje vast met de moer (). Regel op dezelfde manier het eindaanslagpunt voor de opening met het schroefje van de andere eindaanslag ().
-
Pagina 11: Elektrische Aansluitingen En Programmering
ELEKTRISCHE AANSLUITINGEN EN PROGRAMMERING ⚠ Opgelet! Voordat u aan de stuurkast gaat werken, dient u de netspanning uit te schakelen en de batterijen, indien aanwezig, te verwijderen. Alle aansluitingen zijn beveiligd met snelzekeringen. ZEKERINGEN ZL65 - Net 2 A-F = 230 V - Uitrustingen 2 A-F Beschrijving van de onderdelen... -
Pagina 12: Signaleringsinrichtingen
Signaleringsinrichtingen 10 11 E 5 M1 N1 ENC1 M2 N2 ENC2 Uitgang signalering hek open. (Schakelvermogen 24 V AC/DC - 3 W max). Zie functie F 10. Uitgang aansluiting knipperlicht of cycluslamp. (Schakelvermogen: 24 V AC/DC - 25 W max). Zie functie F 18. Bedieningsinrichtingen OPGELET! Alvorens een insteekkaart te plaatsen (bijv. - Pagina 13 De automatisering en motor aansluiten Elektrische aansluitingen: linksgemonteerde automatisering en rechtsgemonteerde motor (van binnenuit gezien) met vertraging bij sluiten. (Standaardopstelling) FA7024CB FA7024 M N E M1 N1 ENC1 M2 N2 ENC2 Elektrische aansluitingen: rechtsgemonteerde automatisering en linksgemonteerde motor (van binnenuit gezien) met vertraging bij sluiten.
-
Pagina 14: Veiligheidsinrichtingen
Veiligheidsinrichtingen Fotocellen Confi gureer het contact CX of CY (N.C.): ingang voor veiligheidsinrichtingen zoals fotocellen, conform de norm EN 12978. Zie de functies van de ingangen CX (functie F2) of CY (functie F3) in: - C1 weer openen tijdens het sluiten. Tijdens het sluiten van het hek zorgt het openen van het contact voor het omkeren van de beweging tot het hek weer helemaal open is;... -
Pagina 15: Draadloze Apparatuur
⚠ Als er sprake is van radiofrequentiestoringen in de installatie, blokkeert het draadloze systeem de normale werking van de automatisering en verschijnt de fout E 17 op het display. RIO-EDGE RIO-CELL RIO-LUX RIO-CONN Aansluiting met Came Remote Protocol (CRP) Seriële aansluiting RS485 met RSE-kaart aan het domoticasysteem via CRP (Came Remote Protocol). Plaats de RSE-kaart. UTP CAT 5... - Pagina 16 Beschrijving van de programmeerinstructies 8 8 8 Display Met de toets ENTER: Met de toets ESC: - krijgt u toegang tot de menu's; - verlaat u de menu's; - bevestigt u de ingevoerde waarde en slaat u deze - annuleert u wijzigingen. Met de toetsen <...
-
Pagina 17: Overzicht Van De Functies
Overzicht van de functies Functie totale stop (1-2) Functie die bij de ingang 2-CX hoort Functie die bij de ingang 2-CY hoort Functie veiligheidstest Functie hold-to-run-werking Modus bediening op 2-7 Modus bediening op 2-3P Functie obstakeldetectie met stilstaande motor F 10 Functie gekoppeld aan de uitgang signalering hek open of activering van het elektrische slot F 11 Uitschakeling encoder... -
Pagina 18: F 9 Obstakeldetectie Met Stilstaande Motor
Menu Functies BELANGRIJK! Start de programmering met de functies TYPE MOTOR (A 1), AANTAL MOTOREN (F46), MOTORTEST (A2) en BAAN AFSTELLEN (A3). ⚠ De programmering van de functies mag alleen worden uitgevoerd als de automatisering stilstaat. Er kunnen maximaal 25 gebruikers worden opgeslagen F 1 Totale stop [1-2] 0 = Gedeactiveerd (default) / 1 = Geactiveerd N.C.-ingang –... -
Pagina 19: F 36 Regeling Gedeeltelijke Opening
60 = Minimale snelheid /… / 100 = Maximale snelheid (default) Instelling van de openings- en sluitsnelheid van het hek, uitgedrukt in een percentage. Voor de motoren FA7024CB is de minimumsnelheid 50. F 30 Vertragingssnelheid 10 = Minimale snelheid /… / 50 = Maximale snelheid (default) /... / 60 = Maximale snelheid Instelling van de vertragingssnelheid bij het openen en sluiten van het hek, uitgedrukt in een percentage. - Pagina 20 0 = 1200 Baud / 1 = 2400 Baud / 2 = 4800 Baud / 3 = 9600 Baud / 4 = 14400 Baud / 5 = 19200 Baud / 6 = 38400 Baud / 7 = 57600 Baud / 8 = 115200 Baud Voor de instelling van de communicatiesnelheid die gebruikt wordt in het CRP-aansluitingssysteem (Came Remote Protocol). F 65 Ingang draadloos...
- Pagina 21 0 = Gedeactiveerd / 1 = Verwijdering van alle gebruikers Alle gebruikers verwijderen. A 1 Type motor 1 = SWN20 - SWN25 (default) / 2 = FA7024CB Selectie van de motor voor de installatie. A 2 Motortest 0 = Gedeactiveerd / 1 = Geactiveerd Test om te controleren of de motoren in de goede richting draaien (zie de paragraaf MOTORTEST).
- Pagina 22 Baan afstellen Voordat u de baan afstelt, plaatst u het hek halverwege en controleert u of de bewegingsruimte vrij is en of er een mechanische aanslag is voor het openen en sluiten. De mechanische eindaanslagen zijn verplicht. Belangrijk! Tijdens het afstellen zijn alle veiligheidsinrichtingen uitgeschakeld. Selecteer A 3.
-
Pagina 23: Een Afzonderlijke Gebruiker Verwijderen
Tijdens het invoeren / verwijderen van gebruikers zijn de knipperende nummers de nummers die beschikbaar zijn om aan een gebruiker toe te wijzen (max. 25 gebruikers). Gebruikers invoeren met bijbehorende instructie Selecteer U 1. Gebruiker Bijbehorende instructie Druk op ENTER om te bevestigen. Selecteer een instructie die u aan de gebruiker wilt koppelen. - Pagina 24 Memory roll Om de gegevens m.b.t. de gebruikers en de confi guratie van de installatie op te slaan, om ze vervolgens weer met een andere printplaat ook in een andere installatie te gebruiken. Het is raadzaam om na het opslaan van de gegevens de Memory roll te verwijderen. Memory roll.
-
Pagina 25: Afsluitende Verrichtingen
AFSLUITENDE VERRICHTINGEN Als de elektrische aansluitingen en de inwerkingstelling zijn uitgevoerd, plaats dan de kap op de motor (). Zet de kap vast aan de motor en sluit het luikje (). Vergrendel de motor met de sleutel en plaats de afschermdop (). DE MOTOR ONTGRENDELEN ⚠... -
Pagina 26: Foutmeldingen
FOUTMELDINGEN De foutmeldingen worden weergegeven op het display. De baanafstelling is onderbroken door de activering van de stopknop Baanafstelling niet voltooid Encoder defect Fout servicetest Onvoldoende werkingsduur Obstakel bij het sluiten E 10 Obstakel bij het openen E 11 Maximumaantal gedetecteerde obstakels E 14 Fout seriële communicatie E 17 Fout in het draadloze systeem E 18 Het draadloze systeem is niet geconfi... -
Pagina 27: De Mechanische Aanslagen Bevestigen
De mechanische aanslagen bevestigen Ontgrendel de motor. Bij opening: Open de vleugel helemaal. Markeer het midden van de arm op de behuizing (). Sluit de vleugel met de hand. Plaats de mechanische aanslag onder de behuizing. De markering op de behuizing moet samenvallen met de groef in de aanslag, zoals aangegeven (). - Pagina 28 M1 N1 ENC1 M2 N2 ENC2 De automatisering en motor aansluiten Elektrische aansluitingen: linksgemonteerde automatisering en rechtsgemonteerde motor (van binnenuit gezien) met vertraging bij sluiten. FA7024CB FA7024 M N E M1 N1 ENC1 M2 N2 ENC2 Elektrische aansluitingen: rechtsgemonteerde automatisering en linksgemonteerde motor (van binnenuit gezien) met vertraging bij sluiten.
-
Pagina 29: Onderhoud
ONDERHOUD Periodiek onderhoud ☞ Voordat er onderhoudswerkzaamheden worden uitgevoerd moet de stroom worden uitgeschakeld om gevaarlijke situaties te voorkomen door onverwachte bewegingen van de installatie. Register voor routine-onderhoud, bij te houden door de gebruiker (halfjaarlijks) Datum Opmerkingen Handtekening... - Pagina 30 Bijzonder onderhoud ⚠ In de volgende tabel kunt u bijzondere onderhoudswerkzaamheden noteren, reparaties of verbeteringen die door externe gespecialiseerde bedrijven zijn uitgevoerd. Bijzonder onderhoud moet worden overgelaten aan gespecialiseerde monteurs. Register voor bijzonder onderhoud Stempel van de installateur Naam medewerker Datum onderhoud Handtekening monteur Opdrachtgever...
- Pagina 31 BUITEN GEBRUIK STELLEN EN SLOPEN ☞ CAME S.p.A. is houder van het ISO-certificaat voor milieubeheer UNI EN ISO 14001 en past deze norm toe in zijn fabrieken om het milieu te beschermen. CAME beschouwt milieubehoud als een van de steunpilaren van zijn bedrijfs- en marktbeleid en verzoekt u dit tevens in acht te nemen door...
- Pagina 32 CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
