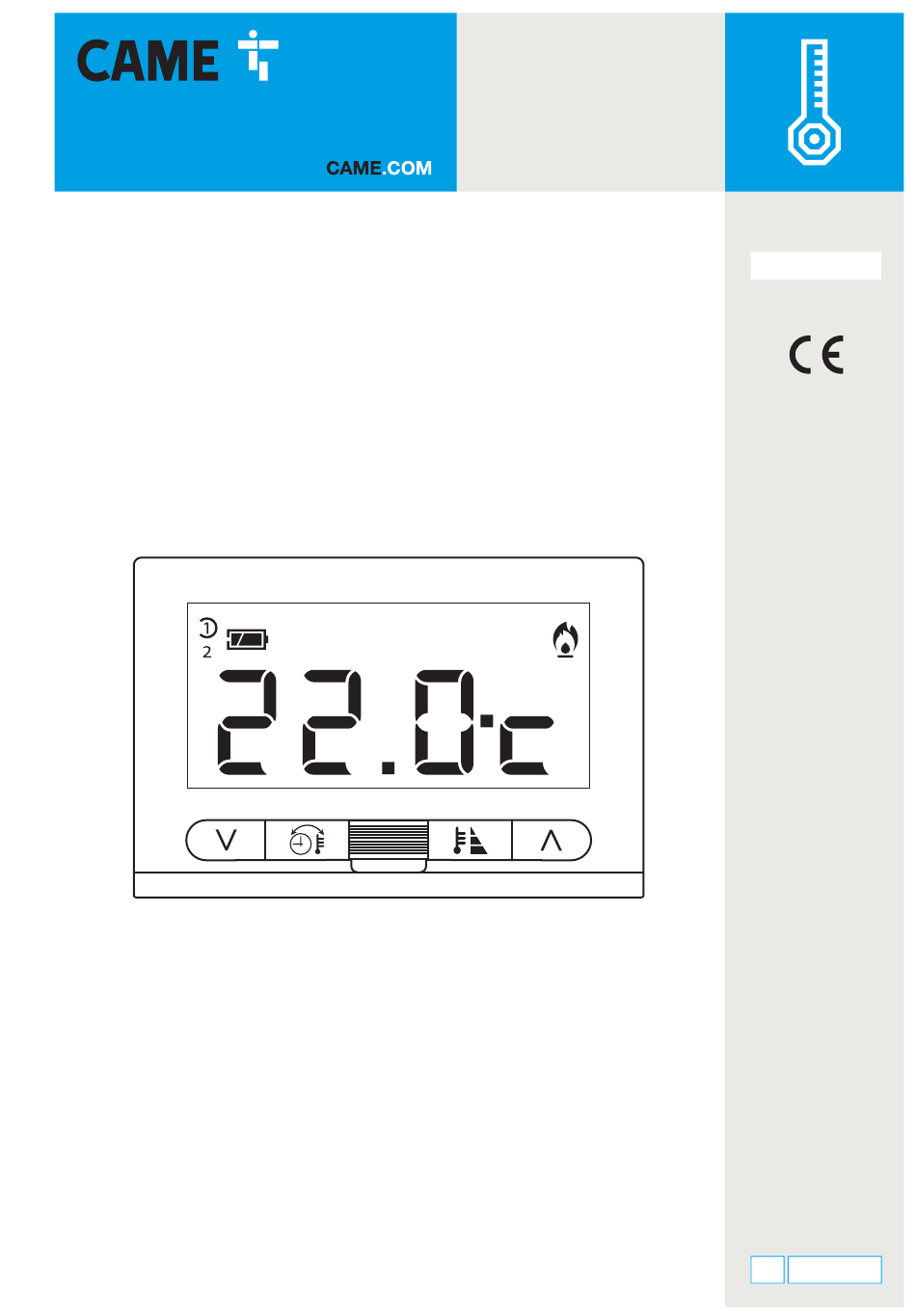

- Pagina 1 Digitale thermostaat FA01653-NL TA/350 HANDLEIDING VOOR INSTALLATIE EN GEBRUIK NL Nederlands...
-
Pagina 2: Algemene Voorschriften
Algemene voorschriften • Alvorens te beginnen met de installatie en de verrichtingen die de fabrikant voorschrijft, dient u aandachtig de instructies te lezen. • De installatie, programmering, inwerkingstelling en het onderhoud van het product mo- gen uitsluitend door gekwalificeerd technisch en speciaal daarvoor opgeleid personeel worden uitgevoerd, met inachtneming van de geldende normen, inclusief die m.b.t. -
Pagina 3: Installatie
Installatie Inhoud van de verpakking Omlijsting Frame Afdekadapter voor opening Primaire behuizing Schroeven ☞ Als optionele onderdelen zijn antracietgrijze en aluminiumgrijze afdekadapters en covers verkrijgbaar. Met de juiste combinaties van omlijstingen en afdekadapters kan het apparaat aan de meeste, in de handel verkrijgbare producten voor woningen aangepast worden, met inachtneming van de aanwijzingen op de volgende pagina's. -
Pagina 4: De Omlijstingen Combineren/Aanpassen
De omlijstingen combineren/aanpassen BTICINO - Light, Light Tech, Living International. VIMAR - Plana, Eikon. LEGRAND - Vela Quadra, Vela Tonda, Serie Cross. GEWISS - Playbus, Playbus Young. BTICINO - Matix. - Pagina 5 AVE - Banquise, Sistema 45. VIMAR - Idea, Idea Rondò. ABB - Elos.
- Pagina 6 GEWISS - System. BTICINO - Axolute, Luna. BTICINO - Livinglight Qua- dre. VIMAR - Arché BTICINO - Livinglight Tonde. GEWISS - Chorus.
- Pagina 7 AVE - Serie 44. BTICINO - Livinglight AIR. VIMAR - Eikon Evo. BTICINO - Axolute Air, Living Now (met Kit Cover 845XC-0010).
- Pagina 8 Installeer het apparaat op een geschikte plek waar het de omgevingstemperatuur correct kan meten, mogelijk op een binnen- muur. Vermijd installatie in nissen, achter deuren, op gordijnen of in de buurt van warmtebronnen. Trek het lipje eruit L en trek vervolgens de behuizing uit het frame tot ze niet verder kan B.
-
Pagina 9: Elektrische Aansluitingen
Elektrische aansluitingen De aansluitingen moeten worden uitgevoerd naargelang het type apparatuur dat door de klokthermostaat wordt bestuurd. LEGENDA Netvoedinggeleiders NCNA C N = nul L = fase Relaiscontacten C = gemeenschappelijke NA = normaal open contact NC = normaal gesloten contact Belastingen U1 = brander, circulatiepomp, elektromag- netische klep, etc. - Pagina 10 Installatie Nadat u het frame en de omlijsting heeft geassembleerd en de elektrische aansluitingen heeft uitgevoerd, assembleert u de klokthermostaat zoals aangegeven in de afbeelding H.
-
Pagina 11: Beschrijving Apparaat
Beschrijving apparaat Beschrijving van de iconen op het display en de functies van de knoppen ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑯ ⑩ ⑪ ⑮ ⑭ ⑬ ⑫ ⑪ ① ⑩ Gemeten temperatuur. Batterijstatus. Vergrendeling temperatuurre- Knoppen voor het wijzigen van ②... - Pagina 12 Functies van de knoppen aan de binnenkant Om bij de bedieningsknoppen aan de binnenkant te komen dient u het lipje eruit te trekken ⑬ en vervolgens de primaire behuizing uit het frame te halen. ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ⑰...
-
Pagina 13: De Thermostaat Gebruiken
De thermostaat gebruiken Instelling van de klok TA350 Haal de primaire behuizing eruit. Druk op de knop om de klok weer te geven. Druk op de knop De cijfers van de minuten knipperen. Gebruik de knoppen om de minuten in te stellen B. TA350 Druk op de knop De cijfers van de uren knipperen. -
Pagina 14: Een Programma Voor Warmtebeheer Kiezen
TA350 Druk op de knop om het instellen van het tijdstip te beëindigen E. De twee punten tussen de uren en minuten knipperen om aan te geven dat de procedure is beëindigd. ☞ Na 15 seconden inactiviteit verlaat het apparaat automatisch de procedure en slaat het de laatste ingestelde gegevens op. - Pagina 15 Het gebruikersprofiel wijzigen TA350 De thermostaat kan de warmtevoorkeuren van twee gebruikersprofielen beheren. Voor elk gebruikersprofiel kunnen de ver- schillende programma's "Comfort", "Eco" en "Nacht" worden gecreëerd voor de koelings- en verwarmingsmodi. Om van actieve gebruiker te wisselen drukt u op de knop De voorgeprogrammeerde temperatuurniveaus wijzigen TA350 Selecteer het gebruikersprofiel en de...
-
Pagina 16: De Werkingsmodus Instellen
De gewenste temperatuur handmatig forceren Gebruik, terwijl een willekeurig programma voor warmtebeheer actief is (Eco, Com- C om de fort, Nacht), de knoppen gewenste geprogrammeerde temperatuur te wijzigen. De nieuwe gewenste temperatuur wordt in plaats van de gemeten temperatuur getoond. Het eventuele icoon van het actieve programma en dat van de actieve gebruiker ( verdwijnen om aan te geven dat de programmering is gewijzigd. -
Pagina 17: De Algemene Parameters Van Het Apparaat Configureren
De algemene parameters van het apparaat configureren De vooraf ingestelde antivriestemperatuur wijzigen TA350 Druk op de knop Op het display verschijnt de vooraf ingestel- de antivriestemperatuur (3 °C). Gebruik de knoppen om de geprogram- meerde temperatuur te wijzigen (max 16°C). Druk op de knop om te verlaten en de ingestelde temperatuur op te slaan. -
Pagina 18: Het Type Algoritme Voor Het Warmtebeheer Instellen
Het type algoritme voor het warmtebeheer instellen Met het apparaat kan het type algoritme gekozen worden dat voor het warmtebeheer wordt toegepast: differentiërend of proportioneel integrerend. Activering en configuratie van het differentiërend algoritme Dit regelsysteem wordt aanbe- Set-point volen bij installaties die moeilijk + differentiaal te controleren zijn met extreme Set-point... - Pagina 19 Gebruik de knoppen om de differen- tiewaarde in te stellen op een temperatuur tussen 0 °C en 0,9 °C H. Als de waarde op 0 °C wordt ingesteld, wordt tijdens de werking een minimale in-/uitscha- keltijd van 1 minuut in acht genomen, on- geacht de gemeten omgevingstemperatuur.
- Pagina 20 Set-point Tijd Als u het programma P4 heeft gekozen, krijgt u door op de knop P te drukken toegang tot de programmering van de afzonderlijke parameters van het handmatige programma P4. U kunt de grafiek K gebruiken om de waarde van de parameters te kiezen. TA350 De eerste parameter betreft de duur van de inschakelingscycli L.
-
Pagina 21: Vergrendeling/Ontgrendeling Van De Knoppen
TA350 Druk op de knop P O om de ingestelde minimale duur van ON te bevestigen en over te gaan tot de instelling van de proportionele band. Gebruik de knoppen om de waar- de van de proportionele band in te stellen tussen 1 en 3 °C. -
Pagina 22: De Functie Voor Besturing Op Afstand Activeren En Configureren
De functie voor besturing op afstand activeren en configureren Met een daarvoor bestemde interface aangesloten aan de klemmen 1-2 (zie "Elektrische aansluitingen") kan de werkingsmodus van het apparaat op afstand veranderd worden. Ga als volgt te werk om de gewenste modus (koeling of verwarming) in te stellen. TA350 Druk op de knop Gebruik de knoppen... -
Pagina 23: De Thermostaat Resetten
Gebruik de knoppen om een van de twee mogelijke configuraties van het magneetcontact te kiezen G. = Contact geactiveerd = Contact niet geactiveerd Na enkele seconden inactiviteit wordt de keuze opgeslagen. Als een geactiveerd contact opent ), wordt de activering weerge- geven zoals in de afbeelding H. -
Pagina 24: De Batterijen Vervangen
- Elektrische isolatieklasse II. - Beschikbare contacten: 1 NA-NC-wissel- - Bedrijfstemperatuur: 0 °C tot +40 °C. contact. CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
