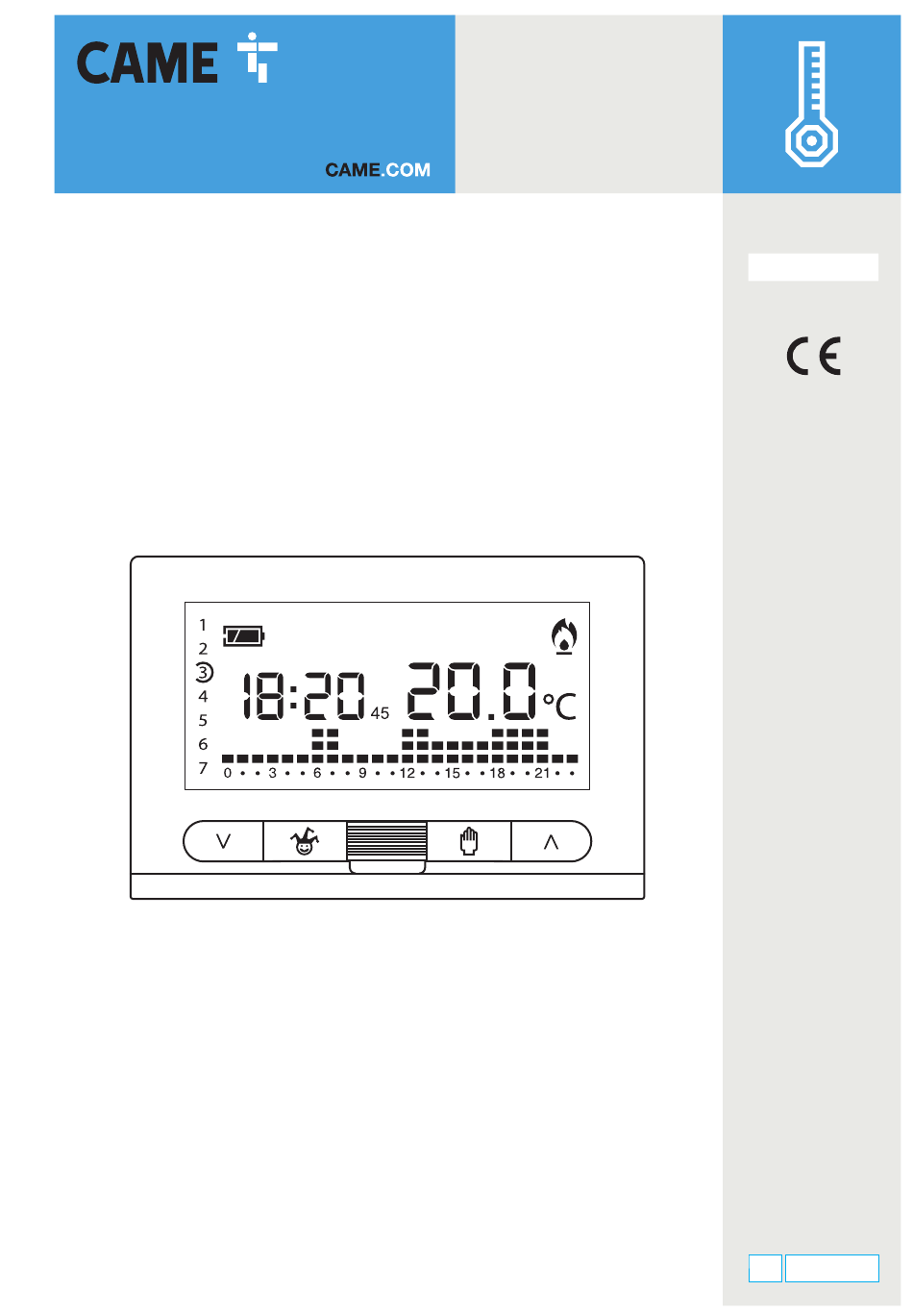

- Pagina 1 FA02074-NL Programmeerbare klokthermostaat TH/350 NL Nederlands HANDLEIDING VOOR INSTALLATIE EN GEBRUIK...
-
Pagina 2: Algemene Voorschriften
Algemene voorschriften • Alvorens te beginnen met de installatie en de verrichtingen die de fabrikant voorschrij ft, dient u aandachtig de instructies te lezen. • De installatie, programmering, inwerkingstelling en het onderhoud van het product mogen uitsluitend door gekwalifi ceerd technisch en speciaal daarvoor opgeleid per- soneel worden uitgevoerd, met inachtneming van de geldende normen, inclusief die m.b.t. -
Pagina 3: Installatie
Installatie Inhoud van de verpakking Primaire behuizing Frame Schroeven voor de bevestiging Sommige omlijstingen en de bijbehorende afdekadapters ☞ worden bij het product geleverd. Met de juiste combinaties van omlijstingen en afdekadapters kan het apparaat aan de meeste in de handel verkrijgbare producten aangepast worden. DOWNLOAD DE INSTRUCTIES OM DE OMLIJSTINGEN EN DE AFDEKADAPTERS TE COMBINEREN MET/AAN TE PASSEN AAN DE DEGENEN DIE NORMAAL IN DE HANDEL VERKRIJGBAAR ZIJN DOOR DEZE QR-CODE TE LEZEN. - Pagina 4 Installeer het apparaat op een geschikte plek waar het de omgevingstemperatuur correct kan meten, mogelijk op een binnenmuur. Vermij d installatie in nissen, achter deuren, op gordij nen of in de buurt van warmtebronnen. Trek het lipje eruit L en trek vervolgens de behuizing uit het frame tot ze niet verder Druk op de vinnen aan de zij...
-
Pagina 5: Elektrische Aansluitingen
Elektrische aansluitingen De aansluitingen moeten worden uitge- voerd naargelang het type apparatuur dat door de klokthermostaat wordt bestuurd. LEGENDA Netvoedinggeleiders NCNA C N = nul L = fase Relaiscontacten C = gemeenschappelij ke NA = normaal open contact NC = normaal gesloten contact Belastingen U1 = brander, circulatiepomp, elektromag- netische klep, etc. - Pagina 6 Installatie Nadat u het frame en de omlij sting heeft geassembleerd en de elektrische aansluitingen heeft uitgevoerd, assembleert u de klokthermostaat zoals aangegeven in de afbeelding...
-
Pagina 7: Beschrij Ving Apparaat
Beschrij ving apparaat Beschrijving van de iconen op het display en de functies van de knoppen ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑰ ⑩ ⑯ ⑪ ⑮ ⑭ ⑬ ⑫ ⑪ ① Batterij status. ⑩ Gemeten temperatuur. Knoppen voor het wij... -
Pagina 8: Functies Van De Knoppen Aan De Binnenkant
Functies van de knoppen aan de binnenkant Om bij de bedieningsknoppen aan de binnenkant te komen dient u het lipje eruit te trekken ⑬ en vervolgens de primaire behuizing uit het frame te halen. ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ⑱... -
Pagina 9: Instelling Van De Klok
De thermostaat programmeren en gebruiken Instelling van de klok Haal de primaire behuizing eruit. Druk op de knop De cij fers van de minuten knip- peren. Gebruik de knoppen om de minuten in te stellen Druk op de knop De cij fers van de uren knipperen. Gebruik de knoppen om het uur in te stellen... - Pagina 10 Druk op de knop De indicator voor de dagen knip- pert. Gebruik de knoppen om de huidige dag te selecteren Druk op de knop om het in- stellen van het tij dstip en de dag te beëindigen De twee punten tussen de uren en minuten knipperen om aan te geven dat de procedure is beëindigd.
-
Pagina 11: De Werkingsmodus Instellen
De werkingsmodus instellen Druk op de knop om de werkingsmodus voor de warm- tezone te kiezen. Verwarming. Koeling. Off . Antivries. Voor een makkelij ker gebruik zij n er al twee programma's voor de AUTOMATISCHE werking opgeslagen; één voor verwarming en één voor koeling, met de volgende vaste temperatuurniveaus: Verwarming Koeling... -
Pagina 12: De Dagprogrammering Van De Temperaturen Personaliseren
Met de knoppen kan de minimale toegestane temperatuur voor de warmtezone worden ingesteld. ☞ Programmeerbare anti- vriestemperatuur minimaal 3,0°C - maximaal 16,0°C. Druk opnieuw op de knop het verwarmings-/koelingspro- gramma te herstarten De dagprogrammering van de temperaturen personaliseren Haal de primaire behuizing eruit. Breng met de knop 1÷7 de indi- cator van de dag naar positie 1 (maandag) - Pagina 13 ☞ Tij dens het programmeren geeft de klok het uur met een knipperend segment aan. De punten tussen de uren en minuten knipperen niet en de weergegeven temperatuur is die van het geselecteerde niveau. Selecteer met de knoppen het gewenste temperatuur- niveau.
-
Pagina 14: Een Geprogrammeerde Activering Vertragen
Druk op de knop om de programmering te beëindigen. De procedure wordt na 10 se- conden inactiviteit automatisch beëindigd. Een geprogrammeerde activering vertragen De functie is bedoeld om de geprogrammeerde activering met een bepaalde duur te kunnen vertragen. Als u bij voorbeeld om 7:00 een aangename temperatuur wilt hebben kunt u ervoor zorgen dat de installatie om 6:30 wordt geactiveerd. - Pagina 15 Druk herhaaldelij k op de knop om de vertragingsduur cyclisch te wij zigen: 15, 30, 45, 0 minuten. De procedure wordt na 10 se- conden inactiviteit automatisch beëindigd. ☞ De instelling wordt in het permanente geheugen van de thermostaat opgeslagen. De temperatuurwaarden T1, T2, T3 aanpassen.
-
Pagina 16: Het Jolly-Programma Gebruiken
Druk op de knop P om de tem- peratuur die op het display wordt weergegeven te bevestigen en door te gaan naar het volgende temperatuurniveau Ga zoals hiervoor beschreven te werk om alle temperatuurniveaus naar wens in te stellen. Als de gehele weergave van het dagprogramma weer op het display verschij nt betekent dit dat de programmering van de temperatuurniveaus is voltooid. - Pagina 17 Het programma kan worden aangepast (zie "De dagprogrammering van de temperaturen personaliseren" op pag. 15). Na middernacht keert de thermostaat terug naar de AUTO- MATISCHE werkingsmodus. Om direct het JOLLY-programma te verlaten en de thermostaat weer AUTOMATISCH te laten werken drukt u opnieuw op de knop of .
-
Pagina 18: Handmatige Werkingswijze
Handmatige werkingswijze Als u tij delij k de automatische besturing van de temperatuur wilt deactiveren, kunt u overschake- len op de HANDMATIGE werking door op de knop te drukken Op het display wordt behalve het huidige tij dstip de vooraf hand- matig ingestelde temperatuur weergegeven (20°C). - Pagina 19 Druk op de knop en gebruik de knoppen om de gewens- te activeringstijdstippen in te stellen Druk opnieuw op de knop gebruik de knoppen om de gewenste activeringsdagen in te stellen Het op deze wijze samenge- stelde programma wordt direct geactiveerd en blij...
-
Pagina 20: De Automatische Vervroeging Activeren/Deactiveren
Gebruik de knoppen de gewenste correctiewaarde in te stellen. ☞ De instelling wordt in het permanente geheugen van de thermostaat opgeslagen. De automatische vervroeging activeren/deactiveren Met deze functie (alleen actief in de verwarmingsmodus) kan de thermostaat het moment waarop de installatie wordt ingeschakeld zelf aanpassen om de gewenste temperatuur op het ingestelde tij... -
Pagina 21: Het Type Algoritme Voor Het Warmtebeheer Instellen
Gebruik de knoppen de automatische vervroeging te activeren/deactiveren = Niet actief. = Actief. ☞ De instelling wordt in het permanente geheugen van de thermostaat opgeslagen. Het type algoritme voor het warmtebeheer instellen Met het apparaat kan het type algoritme gekozen worden dat voor het warmtebeheer wordt toegepast: diff erentiërend of proportioneel integrerend. - Pagina 22 Als u, met de diff erentiaal actief ), op de knop P drukt, wordt op het scherm de thermische differentiewaarde weergegeven Gebruik de knoppen om de diff erentiewaarde in te stellen op een temperatuur tussen 0 °C en 0,9 °C Als de waarde op 0 °C wordt ingesteld, wordt tij...
- Pagina 23 Gebruik de knoppen om het gewenste programma te kiezen: P1, P2, P3 (zie grafiek en tabel ). Druk op de knop P om uw keuze te bevestigen en de programmering af te sluiten. Als u het programma P4 heeft gekozen, krij gt u door op de knop P te drukken toegang tot de programmering van de afzonderlij...
- Pagina 24 Druk op de knop P om de ingestelde minimale duur van ON te bevestigen en over te gaan tot de instelling van de proportionele band. Gebruik de knoppen om de waarde van de proportionele band in te stellen tussen 1 en 3 °C. U kunt de grafi...
-
Pagina 25: Activering Op Afstand
Activering op afstand Met een daarvoor bestemde interface aangesloten aan de klemmen 1-2 kan: - de werking van de thermostaat naar handmatig geforceerd worden, - een speciaal getimed programma geactiveerd worden dat eerder is ingesteld. De werking van de thermostaat naar handmatig forceren De gebruiker kan met de daarvoor bestemde afstandsbediening elk willekeurig lopend programma annuleren en de thermostaat in de handmatige modus zetten. - Pagina 26 Een handmatig getimed programma voor activering op afstand creëren Haal de primaire behuizing eruit. Activeer de HANDMATIGE werkingswij ze. Selecteer de werkingsmodus waarvoor u het programma creëert (VERWARMING of KOELING). Gebruik de knoppen de gewenste temperatuur in te stellen Druk op de knop Gebruik de knoppen om het aantal uren voor de activering in...
-
Pagina 27: Telling Van Het Aantal Bedrijfsuren
Telling van het aantal bedrijfsuren Haal de primaire behuizing eruit. Activeer de HANDMATIGE wer- kingswij ze Druk op de knop C Op het display verschij nt gedu- rende 5 seconden de bedrij fsduur. Om de teller op nul te zetten drukt u op de knop terwij... - Pagina 28 CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
