Afstellen Deur - True Str1Rri89-1S Installatiehandleiding
Inhoudsopgave
Onderhoud en verzorging (vervolg)
Afstellen deur
Benodigd gereedschap
Het benodigde gereedschap omvat (onder meer):
• Kruiskopschroevendraaier
Werkwijze
1. Open de deur 90°. Til vervolgens de deur van de
scharnierplaatjes.
›
OPMERKING
Nooit dwars over de spoelribben vegen.
2. Verwijder de afdekkingen van de scharnierplaatjes. Zie afb. 1.
3. Draai de schroeven van de scharniervoetjes los (NIET
verwijderen). Zie afb. 2.
4. Stel de scharnierplaatjes omhoog, omlaag of zijwaarts af.
5. Verwijder de scharnierafdekplaatjes van de deur. Zie afb. 3.
6. Draai de schroeven van de scharnierschroeven los (NIET
verwijderen). Zie afb. 4.
7. Pas de scharnieren van de deur naar behoefte naar boven/
beneden/zijwaarts aan.
8. Draai de scharnierschroeven en de schroeven van de
scharnierplaatjes vast.
OPMERKING
›
Draai NIET te strak aan.
9. Verwijder de dagschoot. Zie afb. 5.
10. Draai de schroeven van het vergrendelplaatje los (NIET
verwijderen). Zie afb. 6.
11. Stel de basis van het vergrendelplaatje zijwaarts af.
12. Schroef de schroeven van de bodemplaat van het slot vast.
›
OPMERKING
Draai NIET te strak aan.
13. Pas de scharnieren van de deur naar behoefte naar boven/
beneden/zijwaarts aan.
Pagina 32 van 36
SPEC SERIE Roll-in & Roll-through

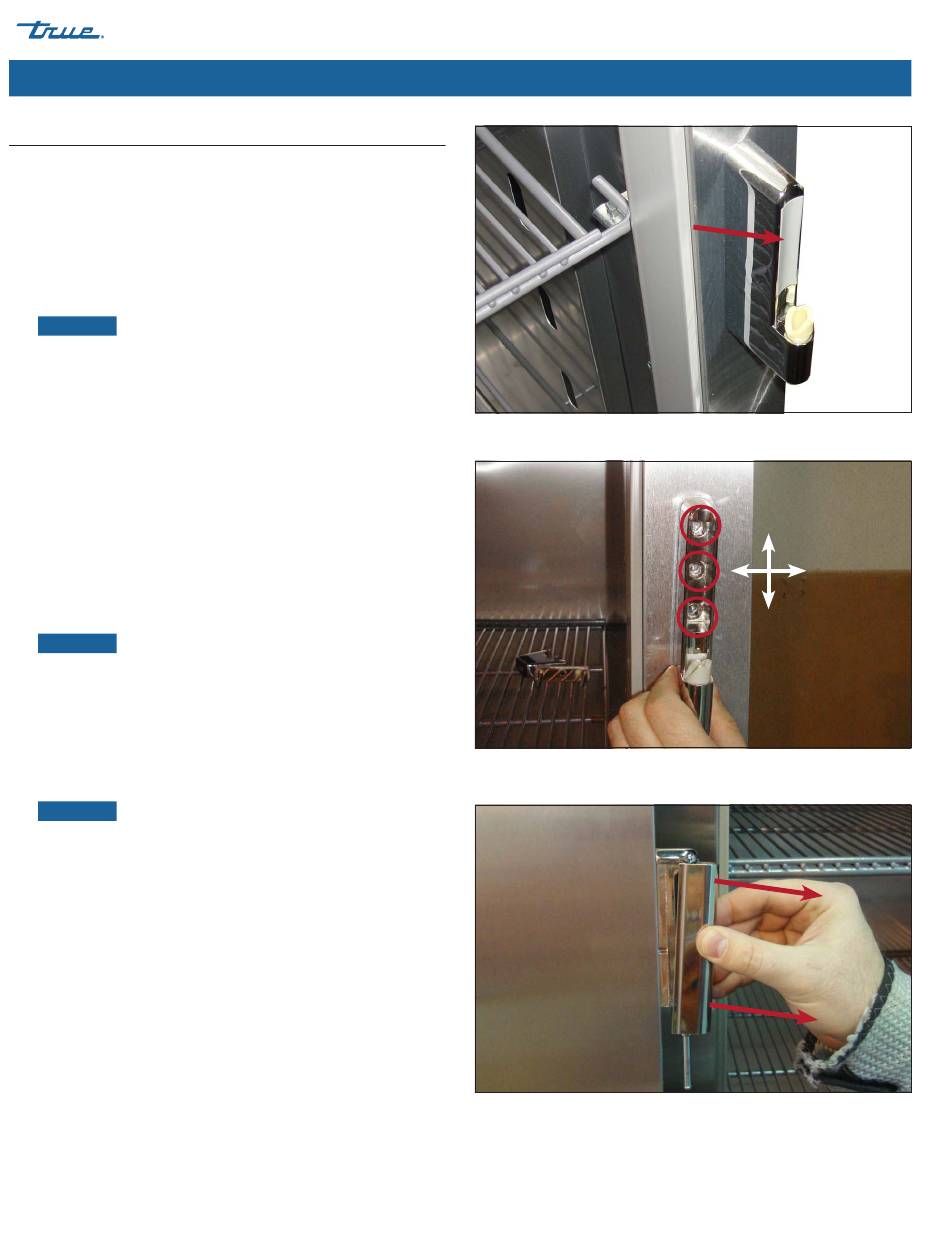

Afb. 1. Verwijder de afdekking van de bodemplaat van het scharnier.
Afb. 2. Locaties schroeven bodemplaat van het scharnier. Stel omhoog, omlaag of
zijwaarts af.
Afb. 3. Trek de scharnierplaat van de deurscharnieren.
