► Bout (4) vastdraaien.

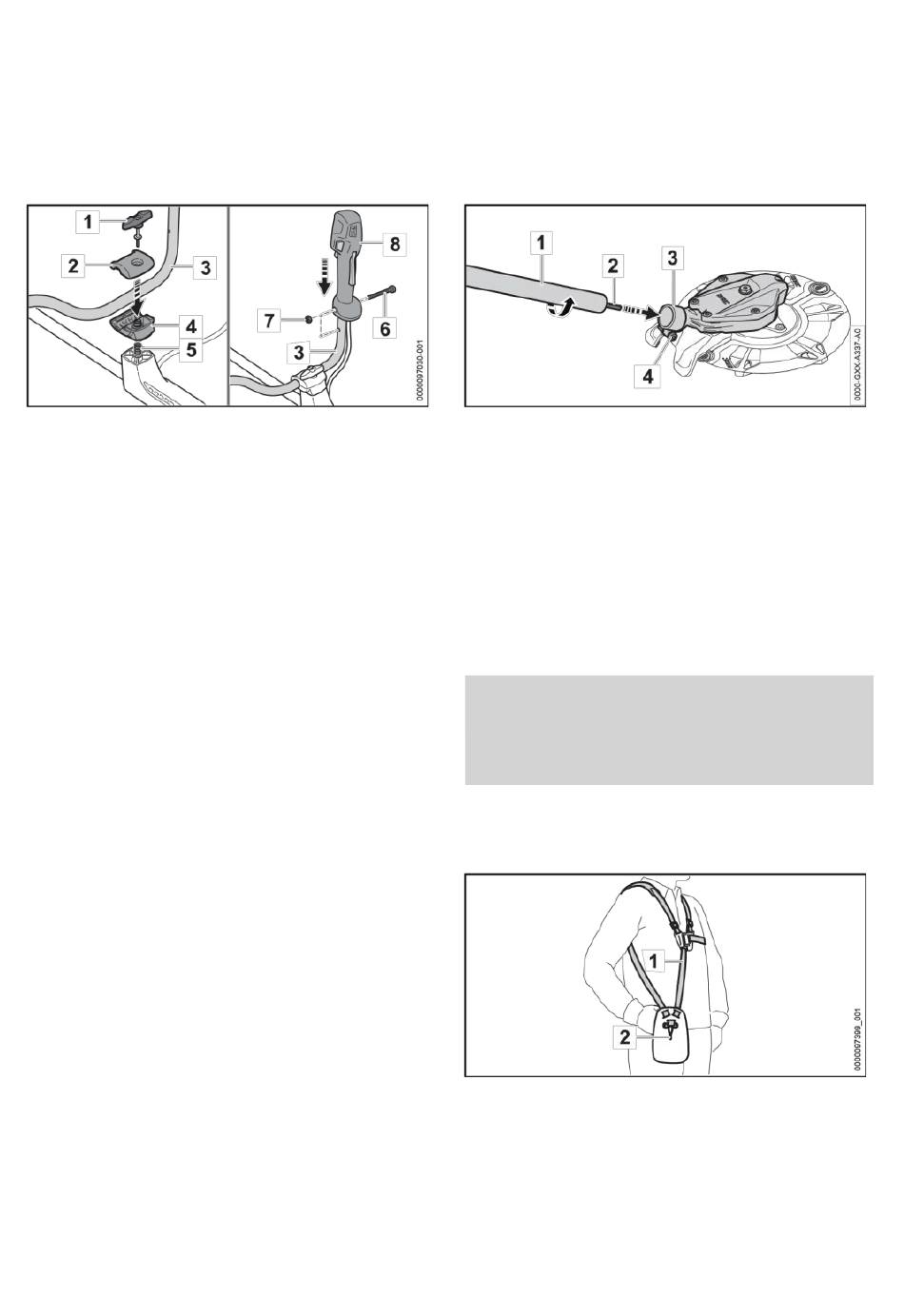

► Knevelbout (1) losdraaien.
► Klembeugels (2 en 4) verwijderen.
► Draagbeugel (3) in de onderste klembeugel
(4) plaatsen.
► De bovenste klembeugel (2) aanbrengen.
► Breng de veer (5) van onderaf in de onderste
klembeugel (4) aan.
► Klembeugels (2 en 4) op de steel/maaiboom
aanbrengen en knevelbout (1) indraaien.
► Draagbeugel (3) naar boven kantelen.
► Knevelbout (1) aandraaien.
► Bout (6) losdraaien.
► Bedieningshandgreep (7) zo op de
draagbeugel (3) plaatsen dat de boring van de
bedieningshandgreep in lijn ligt met de boring
van de draagbeugel en dat de schakelhendel
naar de aandrijfkop is gericht.
► Moer (7) aanbrengen.
► Bout (6) aanbrengen en vastdraaien.
De dubbele handgreep hoeft niet opnieuw te
worden uitgebouwd.
0458-845-9601-A
8.2
Aandrijfkophuis monteren
9 Onkruidverwijderaar voor de gebruiker instellen
► Schroef (4) losdraaien.
► Steel (1) in het aandrijfkophuis (3) schuiven en
zolang draaien tot de aandrijfas (2) vastklikt.
► Bout (4) voorzichtig aandraaien.
► Aandrijfkophuis (3) zo uitlijnen dat het naar
boven is gericht.
Het aandrijfkophuis hoeft niet opnieuw te worden
gedemonteerd.
9
Onkruidverwijderaar voor
de gebruiker instellen
9.1
Dubbele schouderriem omdoen
en instellen
► Breng de dubbele schouderriem (1) aan.
► Stel de dubbele schouderriem (1) dusdanig in
dat de karabijnhaak (2) ongeveer een
handbreedte onder de rechterheup ligt.
Nederlands
15
