Toro 119-7736 Installatie-Instructies
Liftcircuitset
Liftcircuitset
Groundsmaster
Modelnr.: 119-7736
Installatie
1. Plaats de machine op een horizontaal vlak, laat de
maaidekken neer tot op de grond, zet de motor af en
stel de parkeerrem in werking.
2. Met de motor uitgeschakeld en het contactsleuteltje
in de stand ON brengt u de lifthendels van de
vleugeldekken kortstondig naar omlaag. Zo laat
u alle druk in het liftcircuit van de vleugeldekken
af. Verwijder de sleutel vervolgens uit de
contactschakelaar.
3. Verwijder het zijmotordeksel aan de rechterkant van
de machine.
4. Verwijder de bevestigingen waarmee het
rechtertransportblok vastzit aan het frame (Figuur 1).
Verwijder het transportblok.

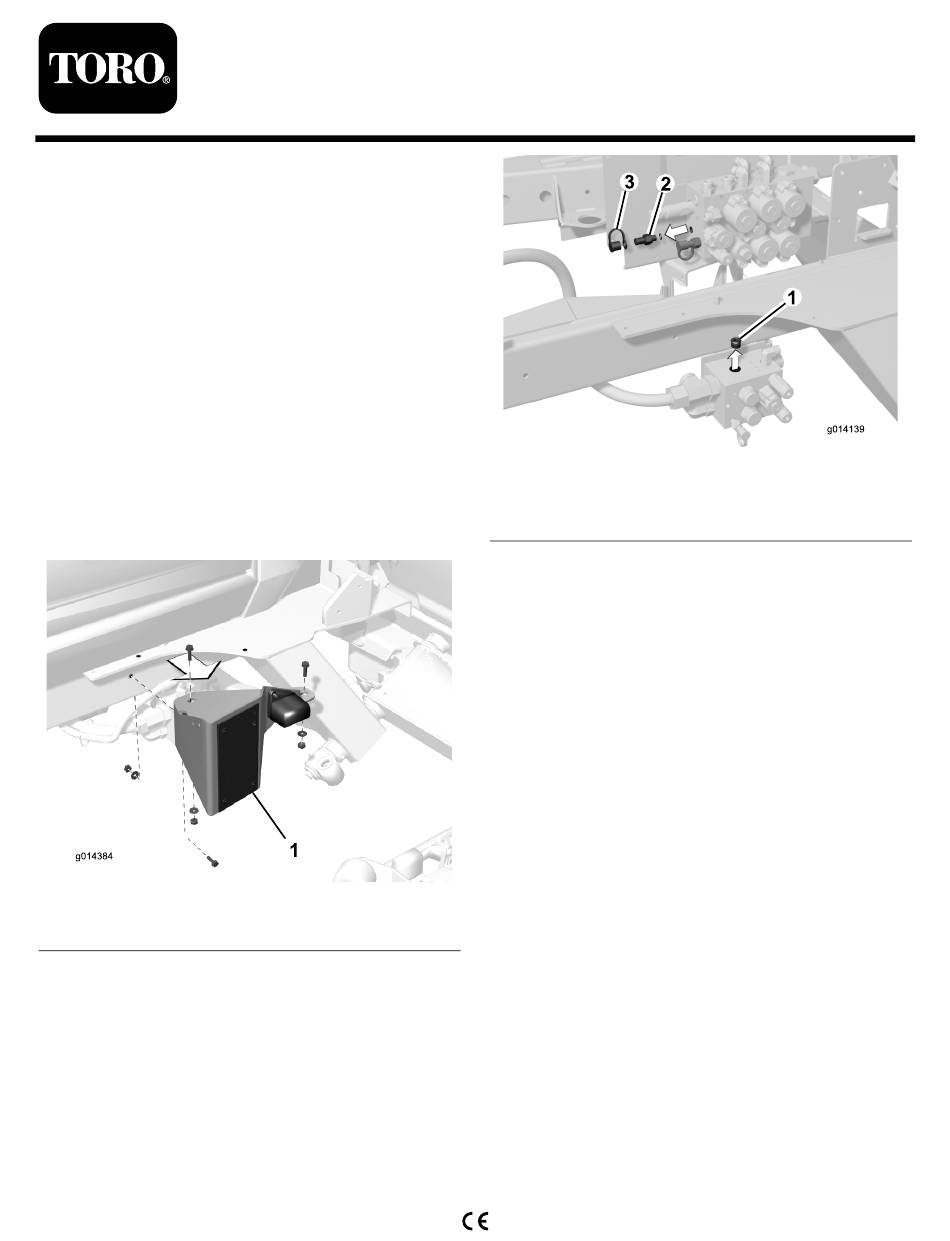

Figuur 1
1.
Rechtertransportblok
5. Verwijder de plug uit de bovenste poort in het
verdeelblok van de aftakas aan het rechterdek
(Figuur 2).
Opmerking: Om de plug uit het montageblok te
krijgen moet u misschien met een hamer op de kop
van de plug tikken.
© 2010—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
5900 serie Cirkelmaaiers
1. Hydraulische plug
2. Testfitting
6. Verwijder de testfitting (met stofdopje) en de
O-ring uit de G1-poort van het verdeelblok van de
hefinrichting (Figuur 2).
Opmerking: Gooi het stofdopje niet weg.
7. Plaats de regelklep op de bovenste poort in het
verdeelblok van de aftakas aan het rechterdek, zoals
getoond in Figuur 3.
Belangrijk: Controleer vooraleer u hydraulische
fittings en slangen monteert of de juiste
O-ringen zijn bevestigd en of deze zijn gesmeerd
met hydraulische olie. Gebruik standaard
torsiewaarden voor hydraulische mannelijke en
vrouwelijke O-ringverbindingen.
Registreer uw product op www.Toro.com.
Form No. 3366-492 Rev A
Installatie-instructies
Figuur 2
3. Stofkap
Vertaling van de oorspronkelijke tekst (NL)
Gedrukt in de VS.
Alle rechten voorbehouden
