Toro 119-7736 Installatie-Instructies pagina 2

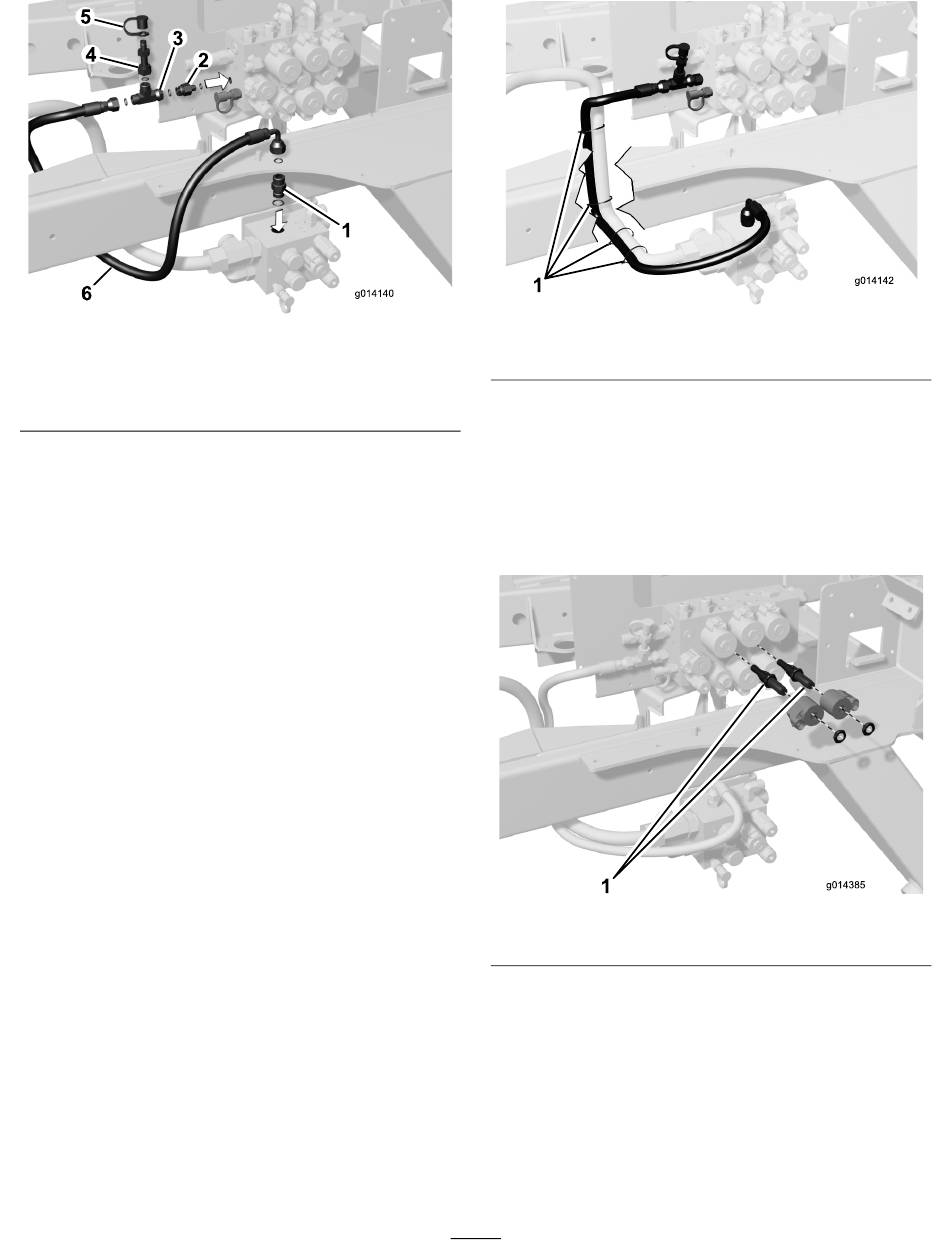

Liftcircuitset
1. Regelklep
2. Tussenstuk
3. Hydraulische T-fitting
8. Plaats de adapter op de G1-poort van het verdeelblok
van de hefinrichting, zoals getoond in Figuur 3.
9. Plaats de T-fitting op de adapter (Figuur 3).
Belangrijk: Plaats een contrasleutel op
de fitting van de adaptor als u de T-fitting
vastdraait. Zo voorkomt u beschadiging van de
schroefdraden in het liftverdeelblok.
10. Plaats het stofdopje op de testfitting en bevestig
vervolgens de testfitting op de T-fitting.
Opmerking: Gebruik het stofdopje dat u
verwijderd hebt in stap 6
11. Verbind de slang met de hydraulische T-fitting en de
regelklep (Figuur 3 & Figuur 4). Het slanguiteinde
van 90° wordt verbonden met de regelklep van het
verdeelblok van de aftakas en dient naar buiten te
wijzen.
Belangrijk: Gebruik een contrasleutel voor de
adaptorfitting wanneer u de slang aansluit op
de T-fitting.
12. Bevestig de slang met 4 kabelbinders aan de buis,
zoals getoond in Figuur 4. Breng twee kabelbinders
zo ver mogelijk van elkaar aan op de twee rechte
stukken van de buis.
Figuur 3
4. Testfitting
5. Stofkap
6. Slang
1. Kabelklembanden
13. Verwijder de borgmoeren waarmee de spoelen
bevestigd zijn aan magneetkleppen S4 en S9 van het
verdeelblok van de hefinrichting (Figuur 5).
14. Neem magneetkleppen S4 en S9 van het
verdeelblok en vervang deze door de in de set
bijgeleverde magneetkleppen (Figuur 5). Draai de
magneetkleppen vast tot 34 Nm.
1. Magneetkleppen
15. Plaats de spoelen opnieuw op de magneetkleppen
door middel van de borgmoeren. Draai de
borgmoeren vast tot 7 Nm.
16. Plaats het rechtertransportblok opnieuw met de
bevestigingen die u eerder verwijderd hebt.
17. Start de motor en controleer op olielekkages.
18. Breng het zijmotordeksel aan de rechterkant van de
machine opnieuw aan.
2
Figuur 4
Figuur 5
