MIDLAND BASE CAMP PMR446

Ricetrasmettitore PMR446 multiuso

MIDLAND BASE CAMP è un ricetrasmettitore PMR446 con ricevitore in Banda VHF marina

e Radio AM/FM integrati. Nasce dall'idea di poter offrire un prodotto dalle molteplici funzio-

nalità, dal suo impiego come radio a quello come ricetrasmittente per comunicare con altri

apparati sulla stessa frequenza.

La BASE CAMP è ideale per un impiego quotidiano, per tutte le attività out door, nel tempo

libero e perché no anche in situazioni di emergenza e sicurezza. Infatti è dotata di torcia a

led, e con la funzione SOS segnali Morse permette di inviare dei messaggi in codice. L'inse-

rimento della dinamo ne consente la ricarica in caso di mancanza delle batterie di ricambio

ed attraverso la presa USB è possibile caricare anche altri apparati come ad esempio il

cellulare. Le sue dimensioni ridotte e compatte consentono all'utilizzatore di effettuare

delle comunicazioni radio anche in movimento.

La BASE CAMP ha in dotazione anche un microfono palmare per un uso immediato e pra-

tico.

Principali funzioni e caratteristiche:

• Ricetrasmettitore PMR446

• Ricevitore banda VHF marina

• Radio-sveglia con ricevitore AM/FM

• SOS segnali Morse

• Microfono palmare in dotazione

• Torcia a Led

• Dinamo di ricarica

• Presa USB per ricarica

• Pacco batterie 6V ricaricabile in dotazione

• Funziona anche con batterie Alcaline

• Presa accessori a 2 PIN

Come previsto da dl 259 del 01/08/2003 e da nota 101C del PNF, gli apparati PMR446 sono sog-

getti ad una dichiarazione d'utilizzo e ad un contributo annuo.

Per ottenere la modulistica (Allegato 19) e le modalità di ottenimento dell'autorizzazione generale

contattate l'Ispettorato Territoriale nel vostro capoluogo di regione o visitate il sito web del Ministero

delle Comunicazioni (www.comunicazioni.it).

L'utilizzo dell'apparato è consentito solamente dopo aver inviato la pratica all'Ispettorato Territo-

riale.

Raccomandiamo di conservare una copia di tale pratica.

DESCRIZIONE DELLE PARTI

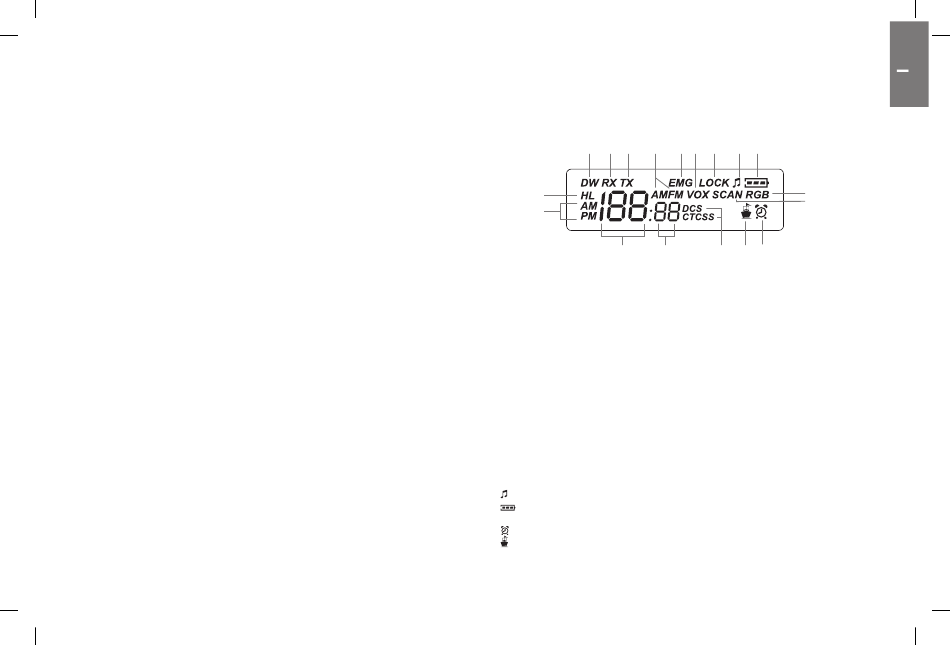

DISPLAY

BASE CAMP utilizza un display LCD (a cristalli liquidi), i simboli/icone ed i parametri che possono

apparire di volta in volta sono i seguenti:

(TX) TRASMISSIONE - Compare quando state trasmettendo (pulsante PTT premuto)

(RX) RICEZIONE - Appare sul display quando il ricetrasmettitore sta ricevendo un segnale

(DW) DUAL WATCH - Indica che la funzione DUAL WATCH è attiva

(H) High & (L) Low - Indica la selezione della bassa o alta potenza di trasmissione (banda

PMR)

AM/PM - Indica che l'orologio è settato in AM (mattino) o PM (pomeriggio)

CANALE - Queste cifre indicano il canale selezionato (P1-P8 PMR,1-69 LPD,1-88 MARINE).

È anche utilizzato in parte per indicare la frequenza di ricezione delle bande AM e FM e l'im-

postazione dell'orologio.

AM/FM - Indica che banda sta ricevendo la radio AM o FM.

TONI SUB AUDIO - Queste piccole icone indicano il codice del tono CTCSS/DCS selezionato;

inoltre indica anche le frequenze di ricezione delle bande AM/FM e l'impostazione dell'Orolo-

gio.

VOX - Indica quando la funzione VOX è attiva.

10 EMG - Canale di emergenza selezionato in banda marina.

11 LOCK - Indica che avete attivato il blocco della tastiera (eccetto interruttori BAND, BATTERY

SOURCE e LIGHT e pulsante MONITOR).

12 SCAN - Indica che avete attivato la funzione della scansione dei canali.

- Indica che è attivo il beep tono sulla radio.

- Indica il livello della batteria.

15 (RGB) ROGER BEEP - Indica che la funzione del ROGER BEEP è attiva.

- Indica che è stata attivata la sveglia sulla BASE CAMP.

- Indica che siete in modalità MARINE

18 CTCSS/DCS - Indicano il tipo di tono sub audio selezionato.

- 1 -

10 9 11

13 14

18 17 16
