4) Regulacje

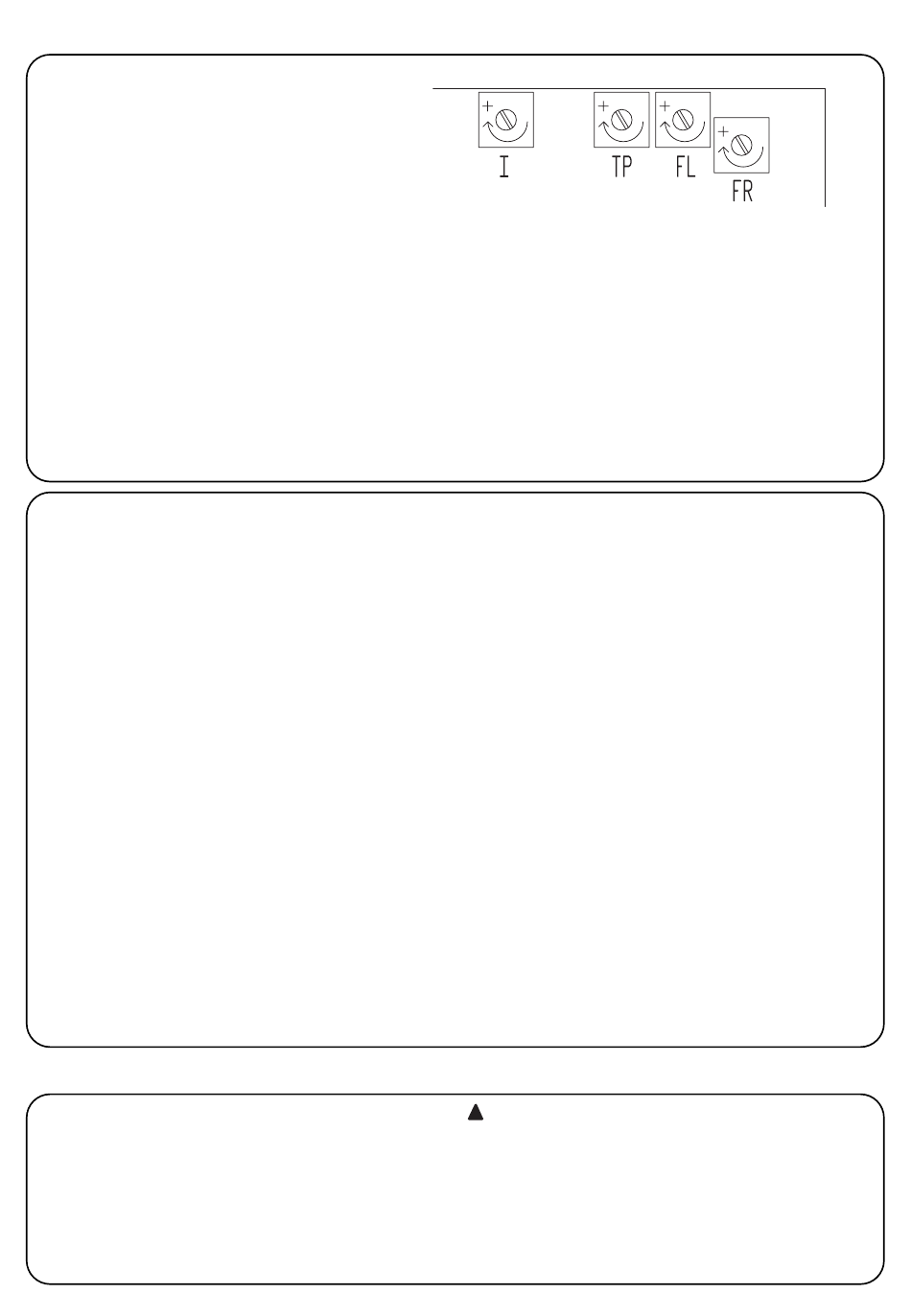

FL Trymer PRĘDKOŚĆ GŁÓWNA umożliwia regulację
prędkości szlabanu w czasie ruchu głównego.
FR Trymer PRĘDKOŚĆ DOBIEGU umożliwia regulację
prędkości w fazie końca ruchu w taki sposób, aby faza
zwalniania umożliwiała dotarcie ramienia do punktów
zatrzymania w sposób najbardziej "delikatny" i bez szar-
pania; oczywiście niezmiernie ważna jest w tym przy-
padku prawidłowa regulacja sprężyny równoważącej.
UWAGA: Regulacja trymerów (FL) i (FR) powoduje zmianę siły ewentualnego uderzenia w przeszkodę, która jest związana z prędkością.
W związku z tym w przypadku redukcji prędkości następuje również redukcja siły.
I
Na zakończenie należy ustawić trymer CZUŁOŚĆ w taki sposób, aby system wykrywania przeszkód, opierający się na pomiarze prądu
pobieranego przez silnik, zadziałał natychmiast przy próbie zablokowania ramienia.
System ten działa w obu kierunkach ruchu.
TP Jeżeli ustawiony został tryb automatyczny (przełącznik nr 2 w pozycji "On") po zakończeniu manewru otwierania następuje pauza, po której
zostaje automatycznie uruchomiony manewr zamykania. Ten czas, w którym brama pozostaje otwarta, jest regulowany przez specjalny try-
mer CZAS PRZERWY, który może być ustawiany na preferowaną wartość bez żadnych ograniczeń. Zamykanie automatyczne (i tym samym
odpowiednia przerwa) jest uaktywniane także w ruchu półautomatycznym, gdy podczas zamykania zadziałanie urządzenia zabezpieczają-
cego powoduje inwersję ruchu w kierunku otwierania.
4.1) Tryby działania
W przypadku funkcjonowania szlabanu w trybie ręcznym, wejście
OTWARCIE umożliwia podniesienie ramienia do pełnego otwarcia,
natomiast wejście ZAMKNIĘCIE umożliwia opuszczenie ramienia do
pełnego zamknięcia, KROK po KROKU umożliwia na przemian
otwieranie i zamykanie. Zanik sygnału sterującego na którymś z
wymienionych tu wejść spowoduje zatrzymanie ruchu. Podczas
otwierania ruch zostanie zatrzymany oczywiście również po osią-
gnięciu maksymalnego położenia otwarcia lub w przypadku zadzia-
łania (alarmu) linii FOTO 2; natomiast podczas zamykania ruch zosta-
nie zatrzymany po osiągnięciu położenia maksymalnego zamknięcia
lub w przypadku alarmu linii FOTO. Zadziałanie wejścia STOP spo-
woduje natychmiastowe zatrzymanie ruchu zarówno podczas otwie-
rania jak i zamykania. Każdy z opisanych tu sygnałów powinien być
"zdjęty" przed wydaniem kolejnej komendy sterującej szlabanem,
aby centrala wykonała nowe polecenie.
W przypadku funkcjonowania w jednym z trybów automatycznych
(półautomatyczny, automatyczny i zamknij zawsze), polecenie (krót-
ki impuls) na wejściu OTWARCIE powoduje otwarcie, jeżeli polece-
nie trwa nadal (np. przy sterowaniu zewnętrznym ZEGAREM) ramię
po otwarciu pozostanie "zamrożone" w położeniu OTWARTE; dopie-
ro, kiedy zakończy się polecenie będzie możliwe opuszczenie ramie-
nia. Impulsy sterowania na wejściu ZAMKNIĘCIE powodują opusz-
czenie szlabanu, jeżeli polecenie nadal trwa ramię pozostanie zablo-
kowane w pozycji ZAMKNIĘTE, aż do zdjęcia sygnału sterującego i
dopiero wtedy będzie mogło zostać ponownie podniesione. Impuls
na wejściu KROK po KROKU powoduje na przemian otwieranie lub
zamykanie szlabanu.
5) Programowanie
W centrali znajduje się zespół mikrowyłączników, które umożliwiają
uaktywnianie różnych funkcji w celu przystosowania urządzenia do
wymagań użytkownika oraz jego lepszego zabezpieczenia w róż-
nych warunkach użytkowania. Wszystkie funkcje są uaktywniane
poprzez ustawienie odpowiedniego przełącznika typu dip-switch w
położenie "On" (do góry), natomiast wyłączane przez ich ustawienie
w położeniu "Off" (do dołu). Niektóre funkcje nie wywołują bezpo-
średnio skutku i mają sens jedynie w określonych warunkach.
68
All manuals and user guides at all-guides.com
Kolejny impuls na wejściu KROK po KROKU, OTWIERA, ZAMYKA
(w czasie trwania ruchu) spowoduje jego zatrzymanie.
Zadziałanie na STOP powoduje natychmiastowe zatrzymanie ruchu
zarówno podczas operacji otwierania jak i zamykania.
Zadziałanie FOTO podczas otwierania nie wywiera żadnego skutku,
podczas kiedy zadziałanie FOTO 2 powoduje zmianę kierunku;
zadziałanie FOTO podczas zamykania powoduje zamianę kierunku
ruchu i w związku z tym nową przerwę (czas pauzy), wreszcie
ponowne zamknięcie. Jeżeli przed podaniem sygnału do otwarcia
nie zostanie uzyskane zezwolenie z wejścia FOTO 2, ruch otwierania
nie rozpocznie się.
W przypadku pracy szlabanu w trybie automatycznym, po wykona-
niu manewru otwarcia nastąpi przerwa, po zakończeniu której szla-
ban zostanie samoczynnie zamknięty. Jeżeli podczas trwania prze-
rwy zadziała FOTO, regulator czasowy (timer) zostanie zresetowany
i na nowo zacznie odliczać nastawiony czas; jeżeli natomiast pod-
czas trwania przerwy zadziała się na STOP, manewr automatyczne-
go zamknięcia zostanie anulowany i nastąpi przejście do stanu
STOP.
pieczeństwa; należy ocenić z wielką uwagą skutki działania takiej
funkcji i sprawdzić, która funkcja zapewni największy stopień bez-
pieczeństwa. Podczas konserwacji urządzenia, zanim dokona się
modyfikacji funkcji programowalnej, należy ocenić powód, dla które-
go na etapie instalacji zostały dokonane odpowiednie wybory, a
następnie sprawdzić, czy na skutek nowego zaprogramowania nie
pogorszy się bezpieczeństwo.
!
UWAGA: niektóre funkcje programowalne dotyczą aspektu bez-
