Bestimmungsgemäße Verwendung
Pendelhubstichsäge mit stufenloser Drehzahlregelung für leichte bis
mittlere Sägearbeiten in Holz, Kunststoff und Dünnblech (unter Verwendung
geeigneter Sägeblätter).
Auspacken des Gerätes
• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es.
Machen Sie sich vollständig mit all seinen Eigenschaften und
Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden
und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt
sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.
Vor Inbetriebnahme
WARNUNG! Stellen Sie stets sicher, dass das Gerät ausgeschaltet und
vom Stromnetz getrennt ist, bevor Sie Einstellungsänderungen oder
Werkzeugwechsel vornehmen.
Sägeblattführung
• Die Sägeblattführung (14) steht unter Federspannung. Je nach Stellung
des Pendelhubhebels (7) bleibt die Sägeblattführung unbeweglich (d.h.
ohne Pendelung) oder schwingt vor und zurück, wodurch das Sägeblatt
mit Pendelhub arbeitet.

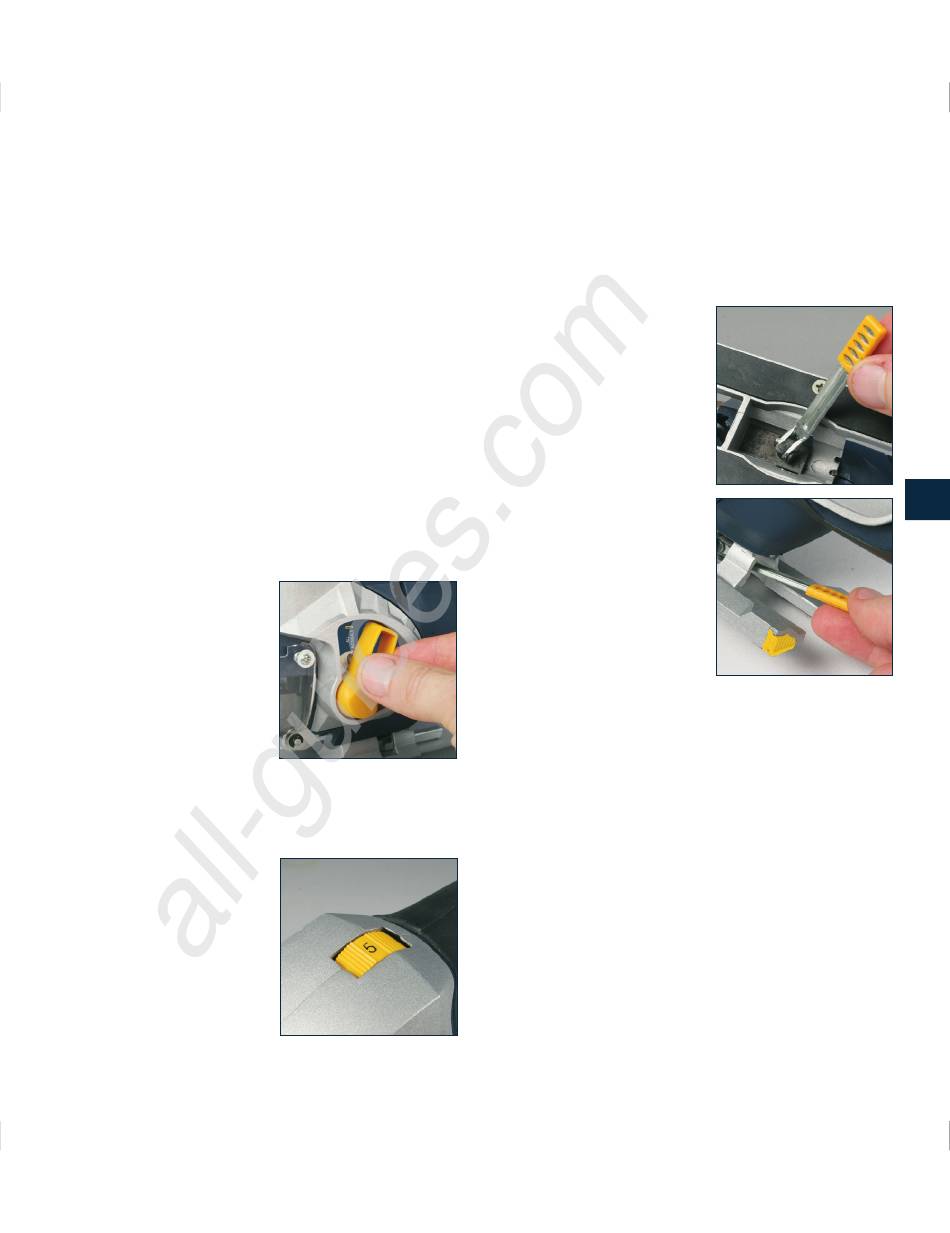

Pendelhubwahl
Der Pendelhubhebel (7) lässt sich in
vier verschiedene Stellungen bringen:
• Position 0 für normale, d.h.
lineare Schnittbewegungen ohne
Pendelhub.
• Die anderen drei Positionen (1, 2
und 3) zum Sägen mit Pendelhub.
Die dadurch bewirkte Auf- und
Abbewegung des Sägeblattes
erhöht den Arbeitsfortschritt.
• Position 1 bietet dabei den geringsten und Position 3 den stärksten
Pendelhub.
• Nehmen Sie an einem Reststück des Werkstoffes einige Probeschnitte
vor, um den für das zu bearbeitende
Werkstück am besten geeigneten
Pendelhub zu ermitteln.
Einstellen der
Schnittgeschwindigkeit
Die Sägeblattdrehzahl lässt
sich je nach zu bearbeitendem
Werkstoff einstellen. Dies erhöht
die Schnittleistung und schont das
Sägeblatt vor übermäßiger Abnutzung:
920308_Z1MANPRO1.indd 41
All manuals and user guides at all-guides.com
1. Stellen Sie die gewünschte Drehzahl des Sägeblattes am
2. Drehen Sie den Drehzahlregler (2) vorwärts, um die Geschwindigkeit zu
Justieren der Fußplatte für Gehrungsschnitte
Die Fußplatte (13) kann für
Gehrungsschnitte in jeden beliebigen
Winkel bis 45°, links oder rechts,
gebracht werden.
1. Drehen Sie die Stichsäge
2. Drehen Sie die
3. Für 0°- und 45°-Winkel sind
4. Ziehen Sie die Fußplattenarretierung
Hinweis: Führen Sie einen Probeschnitt an einem Stück Restmaterial
durch. Überprüfen Sie das Ergebnis und nehmen Sie ggf. Änderungen vor,
bis die richtige Einstellung erreicht ist.
Staubabsaugadapter
• Über den Staubabsaugadapter (16) können ein Staubabsaugsystem
oder ein Haushaltsstaubsauger an das Gerät angeschlossen werden, um
während des Betriebs Sägemehl und Staub abzuführen.
WARNUNG! Verwenden Sie beim Metallsägen ausschließlich ein
geeignetes Werkstatt-Staubabsaugsystem. Holzstaubrückstände könnten
durch Funken entzündet werden.
Sägeblattaufbewahrung
An den beiden Seiten der Fußplatte befindet sich ein Aufbewahrungsfach
für jeweils ein Sägeblatt.
1. Schieben Sie den Sperrriegel der Sägeblattaufbewahrung (9) auf der
2. Nun kann ein Sägeblatt in die Fußplatte eingeschoben bzw. aus dieser
41
Drehzahlregler (2) ein.
erhöhen und rückwärts, um sie zu reduzieren.
kopfüber um und bringen Sie die
Fußplattenarretierung (8) in die
vertikale Position.
Fußplattenarretierung bei der
Ersteinstellung der Fußplatte gegen
den Uhrzeigersinn, bis sie locker
genug ist, um die Fußplatte nach
vorne zu bringen und zu kippen.
Einrastpositionen vorhanden, um
die Einstellung zu erleichtern.
Verwenden Sie bei der Einstellung
anderer Winkel zur Orientierung
die neben dem Pendelhubhebel (7)
befindliche Winkelskala.
im Uhrzeigersinn an und drücken Sie
den Hebel anschließend wieder an den Stichsägekörper.
linken Seite nach links und auf der rechten Seite nach rechts.
entnommen werden.
