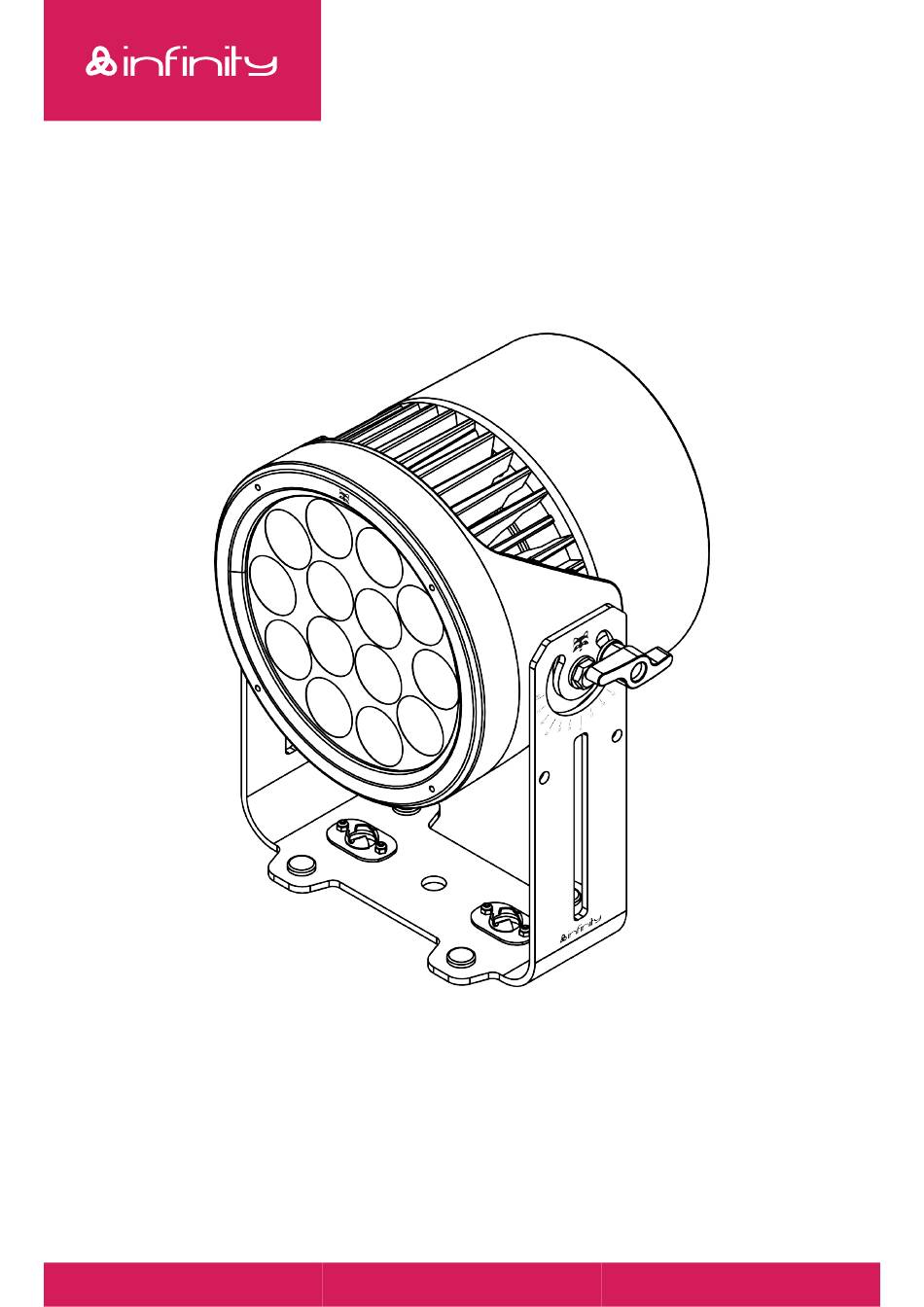

- Pagina 1 GEBRUIKERSHANDLEIDING NEDERLANDS V2.0 Raccoon P14/4 Productcode: 200500...
- Pagina 2 Raccoon P14/4 Voorwoord Bedankt voor uw aankoop van dit Infinity product. Het doel van deze gebruikershandleiding is om instructies te geven voor een correct en veilig gebruik van dit product. Bewaar de gebruikershandleiding voor toekomstig gebruik, aangezien deze een integraal onderdeel van het product is.
- Pagina 3 Raccoon P14/4 Inhoudsopgave 1. Inleiding ............................
- Pagina 4 Raccoon P14/4 6.6.11. Display ..........................
- Pagina 5 Controleer na het uitpakken de inhoud van de doos. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw Highlite International-dealer. Uw levering omvat: Afbeelding 1 • • Infinity Raccoon P14/4 • • Power Pro True-kabel (1,5 m) • •...
- Pagina 6 Raccoon P14/4 1.5. Symbolen en signaalwoorden Veiligheidsaanwijzingen en waarschuwingen worden in de hele gebruikershandleiding aangegeven met veiligheidstekens. Volg altijd de instructies in deze gebruikershandleiding. Geeft een dreigend gevaarlijke situatie aan die, als deze niet wordt vermeden, zal GEVAAR leiden tot ernstig of dodelijk letsel.
- Pagina 7 Raccoon P14/4 Veiligheid Belangrijk Lees en volg de instructies in deze gebruikershandleiding voordat u dit product installeert, bedient of onderhoudt. De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van het niet naleven van deze gebruikershandleiding. 2.1. Waarschuwingen en veiligheidsinstructies...
- Pagina 8 Raccoon P14/4 WAARSCHUWING Risico op epileptische shock Stroboscooplicht kan aanvallen uitlokken bij lichtgevoelige epilepsie. Gevoelige personen moeten het kijken naar stroboscooplicht vermijden. Attentie Voeding • • Controleer voordat u het apparaat op de voeding aansluit of de stroom, spanning en frequentie overeenkomen met de ingangsspanning, netspanning en frequentie die op het informatielabel op het apparaat vermeld staan.
- Pagina 9 Raccoon P14/4 • • Er geen vervormingen op behuizingen, bevestigingen en installatiepunten zijn. • • De lens niet gebarsten of beschadigd is. • • De voedingskabels niet beschadigd zijn en geen materiaalmoeheid vertonen. Attentie Stel het apparaat niet bloot aan omstandigheden die de nominale IP-klasse overschrijden.
- Pagina 10 Raccoon P14/4 Beschrijving van het apparaat De Infinity Raccoon P14/4 is een IP65-gecertificeerd LED par-effect met een hoge CRI, geschikt voor binnen- en buitentoepassingen. Het apparaat is uitgerust met 14 leds met elk 4 kleuren: Rood, Groen, Blauw en Mint. U kunt schakelen tussen de modus maximale helderheid en maximale lichtkwaliteit (hoge CRI).
- Pagina 11 Raccoon P14/4 3.3. Productspecificaties Model: Raccoon P14/4 Bron: Type lichtbron LED Aantal lichtbronnen 14 Vermogen lichtbron 15 W Type led-kleur R / G / B / M Verwachte levensduur 30000 uur Verversingssnelheid (max.) 25 kHz Verlichtingssterkte @ 2 m 27283 lx...
- Pagina 12 Raccoon P14/4 Producteigenschappen: Koeling Convectie Rigging: Montageopties Klem / Snelsluitbeugel Thermische specificaties: Maximale omgevingstemperatuur 45 °C Minimale bedrijfstemperatuur -20 °C Inbegrepen items: Meegeleverde kabels Power Pro True-kabel Inclusief rigging Snelsluitbeugel 3.4. Afmetingen Afbeelding 4 Productcode: 200500...
- Pagina 13 Raccoon P14/4 3.5. Optionele accessoires De volgende optionele accessoires zijn verkrijgbaar voor dit product: • • 200251 Barndoor voor Fresnel 300W • • 200560 Accessoirehouder voor Raccoon-serie • • 200561 Tophat voor Raccoon-serie • • 200562 Dubbele accessoirehouder voor Raccoon-serie •...
- Pagina 14 Raccoon P14/4 Afbeelding 5 03) Bevestig het apparaat aan de draagconstructie. Zorg ervoor dat het apparaat niet vrij kan bewegen. 04) Zet het apparaat vast met een secundaire ophanging, bijvoorbeeld een veiligheidskabel. Zorg ervoor dat de secundaire ophanging 10 keer het gewicht van het apparaat kan dragen. Indien mogelijk moet de secundaire ophanging worden bevestigd aan een draagconstructie die onafhankelijk is van de primaire ophanging.
- Pagina 15 Raccoon P14/4 4.6. Installatie van accessoires Er zijn een aantal accessoires beschikbaar voor het apparaat (zie 3.5. Optionele accessoires op pagina 12). U moet een accessoirehouder installeren voordat u een accessoire aan het apparaat kunt bevestigen. Er zijn 2 accessoirehouders verkrijgbaar: enkele accessoirehouder (productcode: 200560) en dubbele accessoirehouder (productcode: 200562).
- Pagina 16 Raccoon P14/4 4.6.2. Installatie van de barndoor Volg de onderstaande stappen om de barndoor te installeren: 01) Installeer een van de accessoirehouders (zie 4.6.1. Installatie van een accessoirehouder op pagina 14). 02) Til de veerbelaste borgclip op de accessoirehouder omhoog en klap hem naar achteren.
- Pagina 17 Raccoon P14/4 Afbeelding 9 4.6.4. Installatie van de diffuser Volg de onderstaande stappen om de diffuser te installeren: 01) Installeer de dubbele accessoirehouder (zie 4.6.1. Installatie van een accessoirehouder op pagina 14). Deze stap is optioneel. Voer deze stap alleen uit als u de diffuser samen met een barndoor of een tophat wilt gebruiken.
- Pagina 18 • • Koppel niet meer apparaten aan één stroomkoppeling dan het maximaal aanbevolen aantal. Maximaal aanbevolen aantal apparaten: • • bij 100-120 V: 3 Raccoon P14/4-apparaten • • bij 200-240 V: 6 Raccoon P14/4-apparaten Productcode: 200500...
- Pagina 19 Schakel de spanning uit voordat u weiziging in de bekabeling maakt. 5.2. Standalone opstelling Wanneer de Raccoon P14/4 niet is aangesloten op een controller of op andere apparaten, functioneert hij als een zelfstandig apparaat. Hij kan handmatig worden bediend via het bedieningspaneel of in de automatische modus.
- Pagina 20 Raccoon P14/4 Als u uw eigen DMX-kabels maakt, zorg er dan voor dat u de pinnen en draden op de juiste manier aansluit zoals aangegeven in de onderstaande afbeelding. Afbeelding 11 5.3.3. DMX koppelen Volg de onderstaande stappen om meerdere apparaten op één DMX-datalink aan te sluiten:...
- Pagina 21 04) Ga door met het toewijzen van de startadressen van de resterende apparaten door telkens 12 bij het vorige getal op te tellen. Zorg ervoor dat u geen overlappende kanalen hebt om elke Raccoon P14/4 correct aan te sturen. Als twee of meer apparaten op dezelfde manier worden geadresseerd, zullen ze ook op dezelfde manier werken.
- Pagina 22 6.2. Besturingsmodi De Raccoon P14/4 kan met een DMX-controller of als zelfstandig apparaat worden gebruikt. De Raccoon P14/4 ondersteunt de volgende besturingsmodi: • •...
- Pagina 23 6.4. Opstarten Bij het opstarten toont het display een scherm met het Infinity-logo en de naam van het apparaat. Onmiddellijk daarna wordt het startscherm weergegeven. Het startscherm geeft informatie over de huidige besturingsmodus van het apparaat, het gedrag van het apparaat als er geen DMX-signaal is, de PWM- frequentie en de temperatuur van de leds.
- Pagina 24 Raccoon P14/4 6.5. Menuoverzicht Standaard- Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 instelling Dimmer (1) Pixel (3) Basic (8) DMX-modus (zie XY (8) 6.6.1. DMX-modus Dimmer (1) RGB (12) op pagina 26) CMY (12) HSI (10) Raw (8) DMX-adres (zie 6.6.2.
- Pagina 25 Raccoon P14/4 Standaard- Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 instelling Lineair Dimmercurve (zie S-curve 6.6.4. Dimmercurve Square Square op pagina 28) Omgekeerde square Auto Dimmersnelheid (zie Snel 6.6.5. Auto Dimmersnelheid Medium pagina 28) Langzaam Native sRGB Kleurruimte (zie 6.6.6.
- Pagina 26 Raccoon P14/4 Standaard- Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 instelling Product Apparaatlabel Versie Versie Hash Instellingen Afbreken verzenden (zie Zonder DMX-adres 6.6.14. Instellingen Afbreken verzenden Met DMX-adres pagina 33) Fabrieksinstellingen Afbreken (zie 6.6.15. Afbreken Fabrieksinstellingen Instellingen resetten op pagina 33) 6.6.
- Pagina 27 Raccoon P14/4 6.6.1. DMX-modus In dit menu kunt u de DMX-kanaalmodus selecteren. 01) Druk op de knoppen OMHOOG/OMLAAG om de gewenste DMX-kanaalmodus te selecteren. Er zijn 8 opties: • • Dimmer (1): 1 kanaal • • Pixel (3): 3 kanalen •...
- Pagina 28 Raccoon P14/4 6.6.3. Handmatige modus In dit menu kunt u het apparaat in de modus Statische kleuren gebruiken of een van de 3 ingebouwde effecten activeren. 01) Druk op de knoppen OMHOOG/OMLAAG om een van de 4 opties te selecteren: •...
- Pagina 29 Raccoon P14/4 6.6.4. Dimmercurve In dit menu kunt u de dimmercurve selecteren. 01) Druk op de knoppen OMHOOG/OMLAAG om een van de 4 opties te selecteren: • • Lineair • • S-curve • • Square • • Omgekeerde square Afbeelding 14 02) Druk op de knop SET om de selectie te bevestigen.
- Pagina 30 Raccoon P14/4 6.6.6. Kleurruimte In dit menu kunt u de kleurruimte definiëren. 01) Druk op de knoppen OMHOOG/OMLAAG om een van de 5 opties te selecteren: • • Native • • sRGB • • Rec. 2020 • • ProPhoto RGB •...
- Pagina 31 Raccoon P14/4 6.6.7. Tungsten In dit menu kunt u de Tungsten-simulatie selecteren bij verschillende outputs. 01) Druk op de knoppen OMHOOG/OMLAAG om een van de 4 opties te selecteren: • • • • 575/750 W • • 1000 W •...
- Pagina 32 Raccoon P14/4 6.6.9. Kalibratie In dit menu kunt u de ingebouwde kalibratie inschakelen. De ingebouwde kalibratie garandeert dat de kleurweergave, de kleurtemperatuur en de helderheid van de leds hetzelfde blijven ondanks verschillen in de temperatuur van de leds of tussen verschillende productieruns van hetzelfde apparaat.
- Pagina 33 Raccoon P14/4 6.6.11.3.Knopvergrendeling In dit submenu kunt u de schermvergrendeling activeren. 01) Druk op de knoppen OMHOOG/OMLAAG om een van de 2 opties te selecteren: • • Vergrendeld: De schermvergrendeling staat aan. Druk binnen 10 seconden na het activeren van de vergrendeling op geen enkele knop. Als u dit doet, wordt de vergrendeling geannuleerd.
- Pagina 34 Raccoon P14/4 02) Druk op de knop SET om elk submenu te openen en de parameters te bekijken. 6.6.13.1.Stroomverbruik Volg de onderstaande stappen om het realtime stroomverbruik van het apparaat te bekijken: 01) Zet de dimmer aan in de modus Statische kleuren (zie 6.6.3.1.
- Pagina 35 Raccoon P14/4 6.7. DMX-kanalen 6.7.1. Overzicht DMX-kanalen Functie Dimmer Pixel Basic 12 K 12 K 10 K Dimmer grof Dimmer fijn Stroboscoop Kleurtoon grof Kleurtoon fijn Verzadiging Intensiteit Tint Rood grof Rood fijn Groen grof Groen fijn Blauw grof Blauw fijn...
- Pagina 36 Raccoon P14/4 6.7.2. Dimmer (1 kanaal), Pixel (3 kanalen), XY (8 kanalen), Raw (8 kanalen) Dimmer Pixel Functie Waarde Instelling Dimmer grof 000–255 Van lage tot hoge intensiteit (0–100 %) Dimmer fijn 000–255 Van lage tot hoge intensiteit (0–100 %), 16-bit 000–005 Gesloten (geen lichtuitvoer)
- Pagina 37 Raccoon P14/4 Dimmer Pixel Functie Waarde Instelling 216–223 CCT-modus: Hoge output 224–230 Kleurruimte: Native 231–237 Kleurruimte: sRGB 238–243 Kleurruimte: Rec. 2020 244–250 Kleurruimte: ProPhoto RGB 251–255 Reset alle instellingen van het besturingskanaal Productcode: 200500...
- Pagina 38 Raccoon P14/4 6.7.3. Basic (8 kanalen), RGB (12 kanalen), CMY (12 kanalen), HSI (10 kanalen) Basic Functie Waarde Instelling 12 K 12 K 10 K Dimmer grof 000–255 Van lage tot hoge intensiteit (0–100 %) Dimmer fijn 000–255 Van lage tot hoge intensiteit (0–100 %), 16-bit 000–005 Gesloten (geen lichtuitvoer)
- Pagina 39 Raccoon P14/4 Basic Functie Waarde Instelling 12 K 12 K 10 K Groen grof 000–255 Van lage tot hoge intensiteit (0-100 %) Groen fijn 000–255 Van lage tot hoge intensiteit (0–100 %), 16-bit Blauw grof 000–255 Van lage tot hoge intensiteit (0-100 %) Blauw fijn 000–255 Van lage tot hoge intensiteit (0–100 %), 16-bit...
- Pagina 40 Raccoon P14/4 6.7.4. Lee-kleurenpresets Waarde Presetkleur Nummer Kleur Open 000–007 Middel bastard amber L004 008–010 Vuur L019 011–013 Helderrood L026 014–016 Lavendel L058 017–019 Hemelsblauw L068 020–022 Gewoon blauw L079 023–025 Limoengroen L088 026–028 Donker geelgroen L090 029–031 Lentegeel L100 032–034...
- Pagina 41 Raccoon P14/4 Waarde Presetkleur Nummer Kleur Lila tint L169 137–139 Diep lavendel L170 140–142 Laguneblauw L172 143–145 Chroom oranje L179 146–148 Donker lavendel L180 149–151 Congoblauw L181 152–154 Alice blauw L197 155–157 Volledig CT blauw L201 158–160 Half CT blauw L202 161–163...
- Pagina 42 Informatie over RDM Dit apparaat ondersteunt RDM (zie 6.8.2. Ondersteunde RDM PID's (Parameter-ID's)). 6.8.1. RDM-gegevens • • Responder: 29B4:0AAXXXXX • • Fabrikant-ID: Infinity (Highlite International B.V.) • • Label fabrikant: Infinity • • Modelbeschrijving: Raccoon P14/4 • • Model-ID: 170 (AA hexadecimaal) •...
- Pagina 43 Raccoon P14/4 Probleemoplossing Dit hoofdstuk beschrijft een aantal problemen en suggesties voor oplossingen die door overige personen kunnen worden uigevoerd. Het apparaat bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd. Ongeoorloofde wijzigingen aan het apparaat maken dat de garantie vervalt. Dergelijke wijzigingen kunnen leiden tot letsel en materiële schade.
- Pagina 44 Raccoon P14/4 Onderhoud 8.1. Veiligheidsinstructies voor onderhoud GEVAAR Elektrische schok veroorzaakt door gevaarlijke spanning binnenin Haal de stekker uit het stopcontact voor onderhoud of reiniging. 8.2. Preventief onderhoud Attentie Controleer het apparaat vóór elk gebruik visueel op eventuele defecten. Zorg ervoor dat: •...
- Pagina 45 Raccoon P14/4 Demontage, transport en opslag 9.1. Instructies voor demontage WAARSCHUWING Onjuiste demontage kan ernstig letsel en schade aan eigendommen veroorzaken. • • Laat het apparaat afkoelen voordat u het demonteert. • • Koppel de voeding los voordat u de installatie ongedaan maakt.
- Pagina 46 Raccoon P14/4 Productcode: 200500...
- Pagina 47 Raccoon P14/4 Productcode: 200500...
- Pagina 48 Infinity is een merk van Highlite International B.V.
