Infinity Raccoon P14/4 Gebruikershandleiding pagina 20

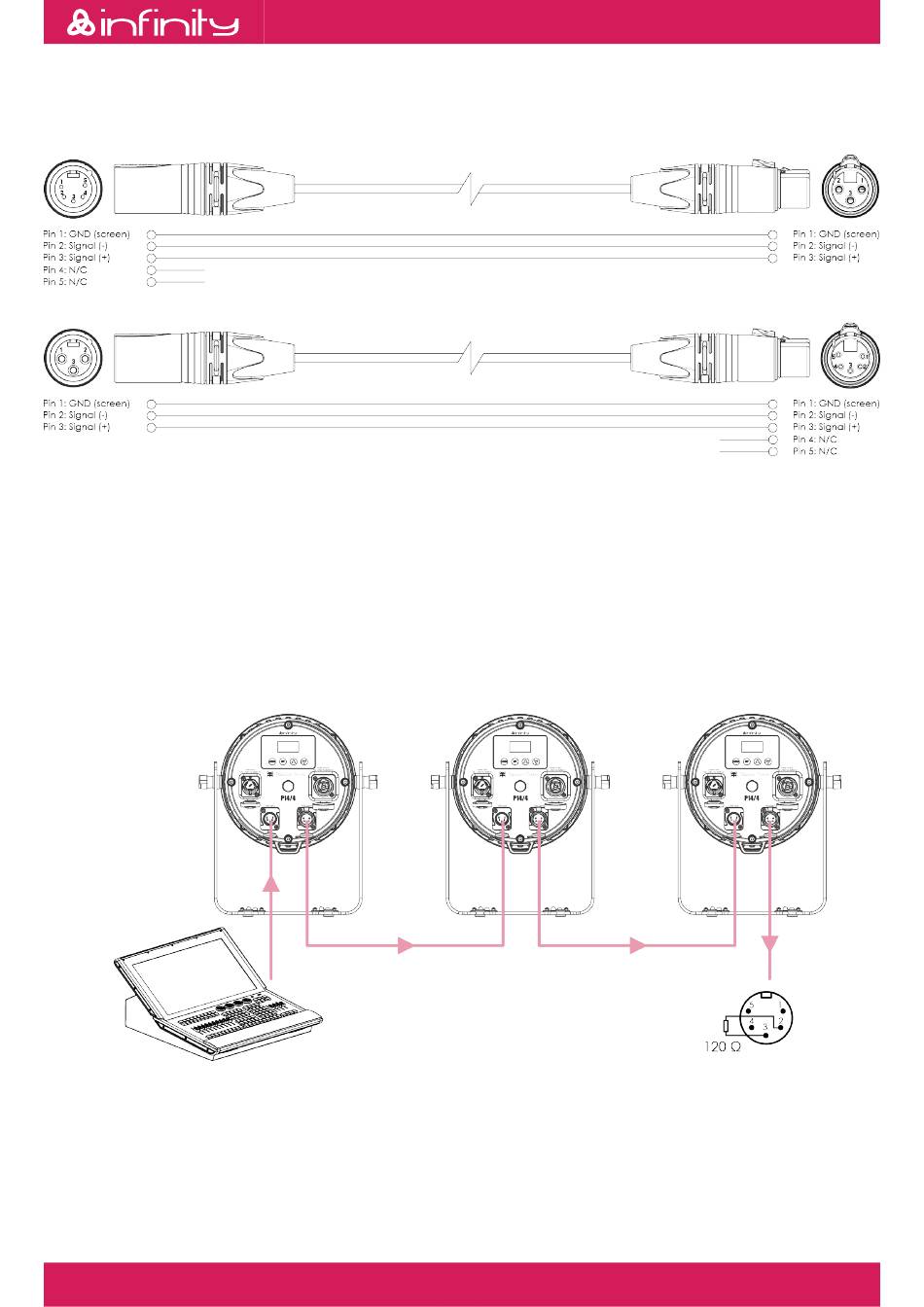

Als u uw eigen DMX-kabels maakt, zorg er dan voor dat u de pinnen en draden op de juiste manier aansluit
zoals aangegeven in de onderstaande afbeelding.
5.3.3. DMX koppelen
Volg de onderstaande stappen om meerdere apparaten op één DMX-datalink aan te sluiten:
01)
01) Gebruik een 5-pins DMX-kabel om de DMX OUT-connector van de verlichtingscontroller aan te sluiten op
de DMX IN-connector van het 1
02)
02) Sluit de DMX OUT-connector van het 1
een 5-pins DMX-kabel.
03)
03) Herhaal stap 2 om alle apparaten in een serieschakeling aan te sluiten.
04)
04) Sluit een DMX-terminator (weerstand van 120 Ω) aan op de DMX OUT-connector van het laatste apparaat
op de datalink.
c
e
apparaat.
e
apparaat aan op de DMX IN-connector van het 2
19
Raccoon P14/4
Afbeelding 11
e
apparaat met
Afbeelding 12
Productcode: 200500
