9. QT2D - Bedradingsschema
9.
QT2D - Bedradingsschema

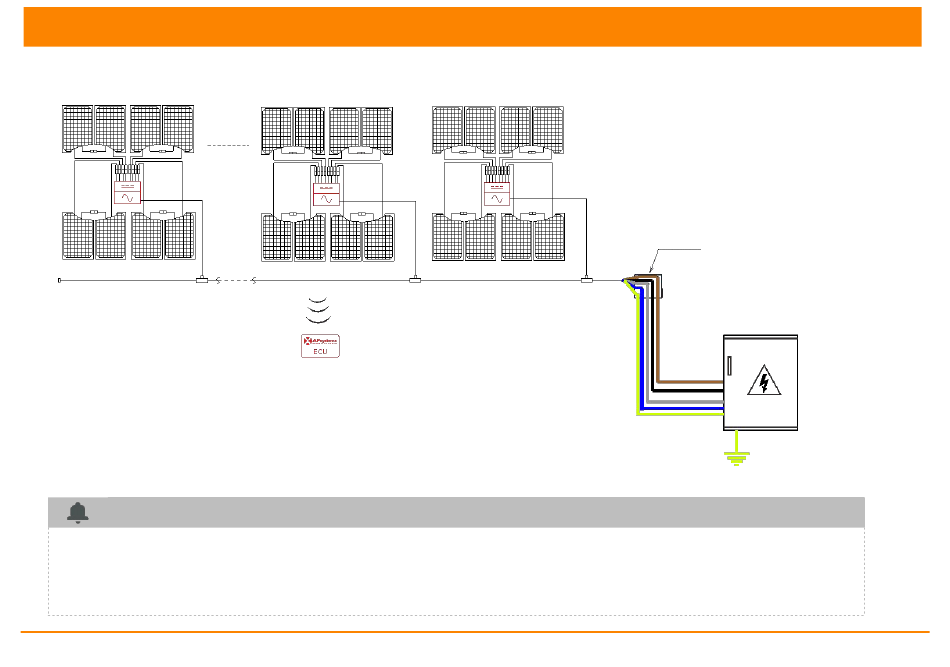

9.1 Voorbeeld bedradingsschema
ZONNEPANEEL
BUSKABELEINDKAPJE AANBRENGEN
AAN HET UITEINDE VAN DE
AC-BUSKABEL
OPMERKING
Elk kanaal verbindt 2 PV-modules in serie (voor PV-modules met Voc<60V). Het ingangskanaal werkt niet
als het wordt aangesloten op één enkele module (Voc<60V).
Het aantal PV-modules in het systeem dient dan ook een even getal te zijn.
De neutrale draad is niet verplicht om op het net te worden aangesloten.
Compatibel met zowel Delta als Wye driefase-omgeving.
ENERGY COMMUNICATION UNIT
Installatiehandleiding APsystems QT2D-micro-omvormer
BRUIN—L1
ZWART—L2
GRIJS—L3
BLUE—N
GELGREEN—PE
AC-LASDOOS
DISTRIBUTIEPANEEL
Afbeelding 12
