4. Installatie APsystems micro-omvormersysteem

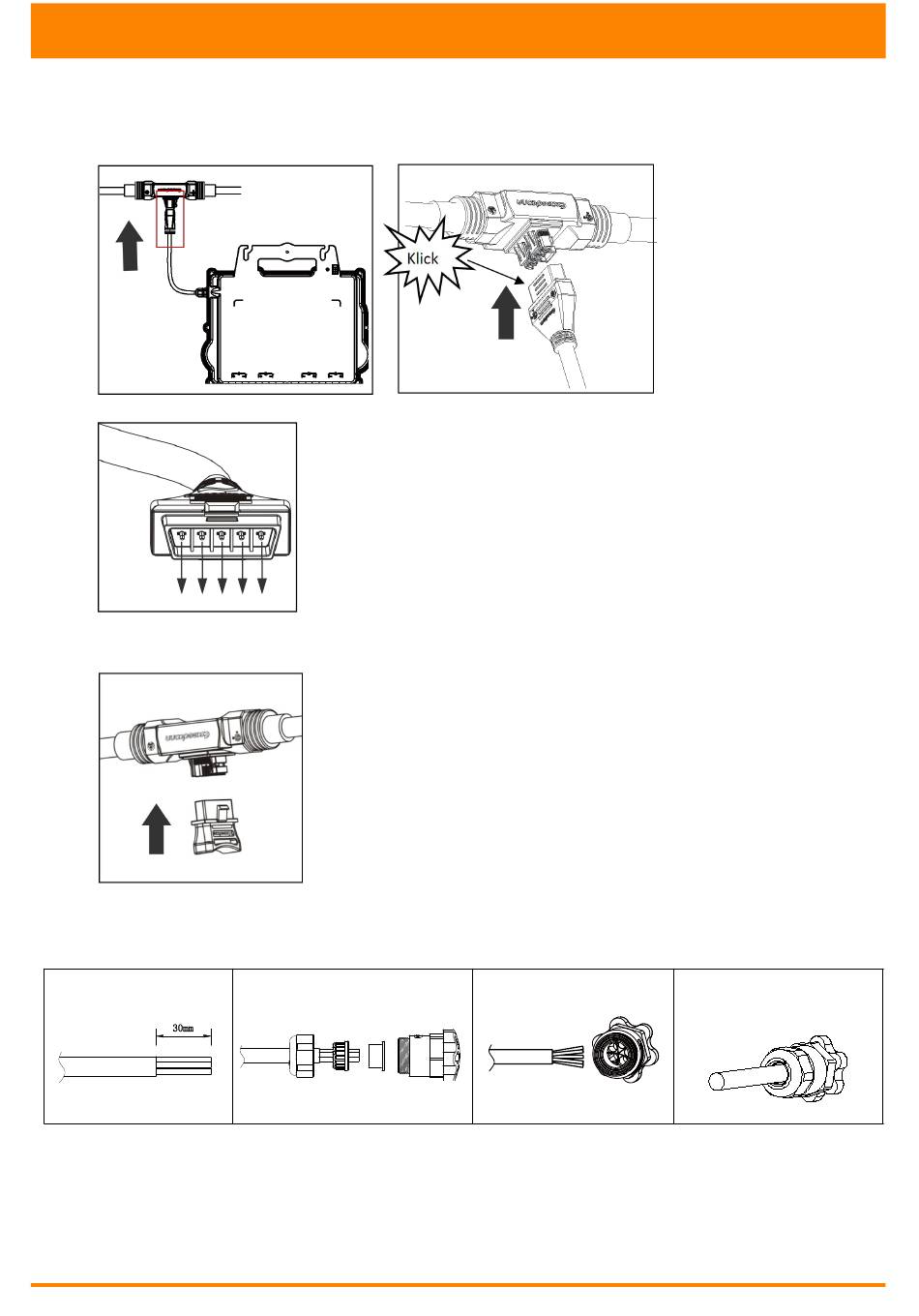

4.3.5 Stap 5 - De APsystems micro-omvormer op de AC-buskabel aansluiten
Steek de AC-connector van de micro-omvormer in de connector van de hoofdkabel. Let op de hoorbare klik,
die aangeeft dat de verbinding stevig vastzit.
AC-connectorinterface van links naar rechts.
PE N L3 L2 L1
Dek alle ongebruikte connectors af met de T-CONN-dop voor buskabels om de ongebruikte connectors te
beschermen.
4.3.6 Stap 6 - beschermdop op het uiteinde van de AC-buskabel installeren
A.
Strip de mantel van de
kabel.
B.
Steek het kabeluiteinde in de
verzegeling.
Moer/klauwzegel/lichaam/lichaa
Installatiehandleiding APsystems QT2D-micro-omvormer
C.
Insert vijf draden in het gat
van de kerndraden van het
lichaam
m
Afbeelding 4
Afbeelding 5
Afbeelding 6
D.
Draai de moer aan met
2.5±0.5N.m
zodat het
klikmechanisme werkt.
Afbeelding 8
11
