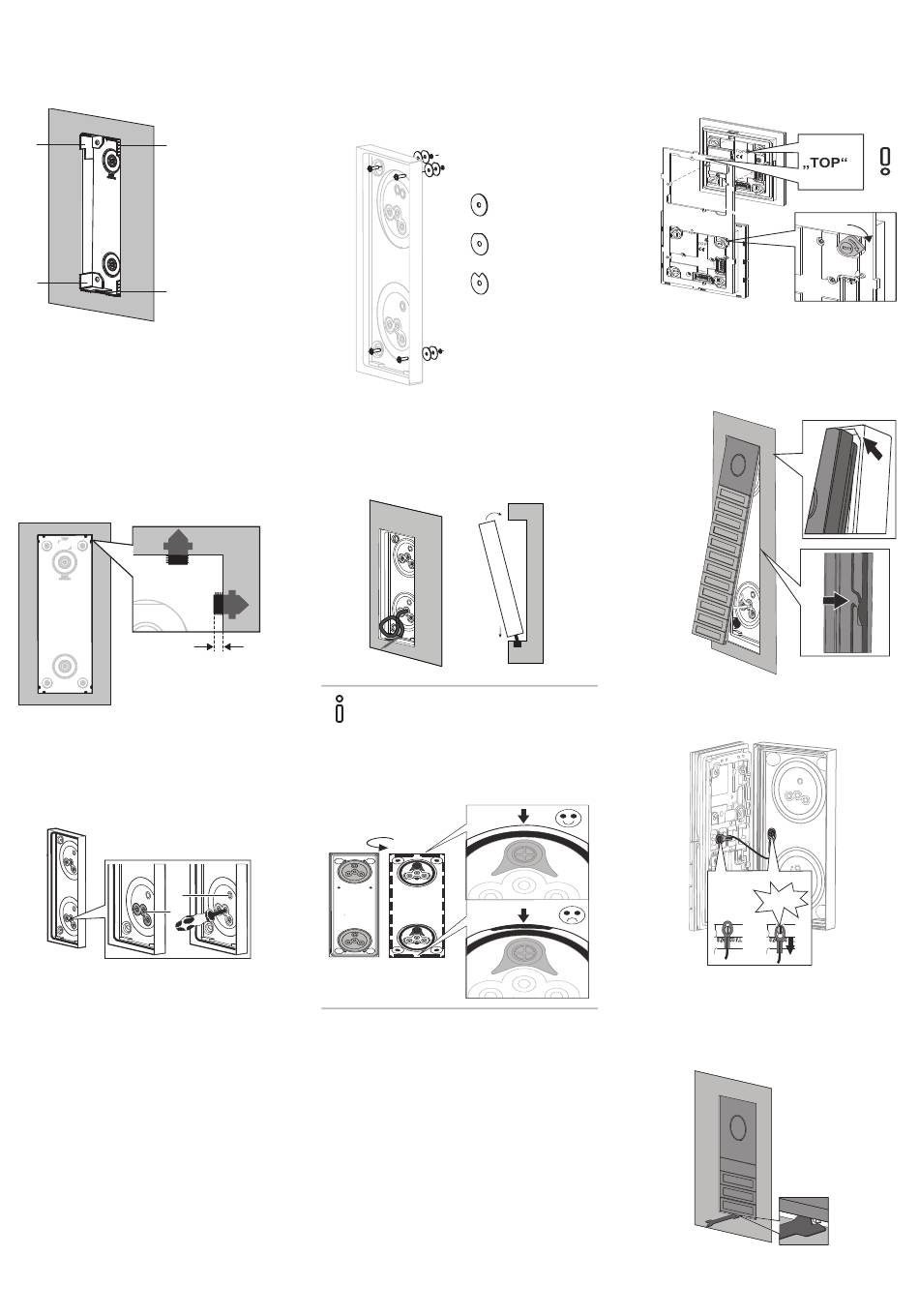

Gira 5521 00 Montagehandleiding pagina 2
System 106-inbouwdoos verzonken
1. Verwijder op het inbouwdoos de
beschermfolie van het plakband.
2. De inbouwdoos handvast tegen de
achterkant van de frontplaat drukken. De
montagehoeken van kunststof (A)
vergemakkelijken het centreren.
A
A
A
A
3. Belast de lijmverbinding niet gedurende
15 minuten. De eindsterkte van de
lijmverbinding wordt na 72 uur bereikt.
4. Verwijder de montagehoeken en bewaar
deze met de bevestigingsschroeven voor
later gebruik.
5. Controleer of de 8 positieschroeven
waarmee de System 106-behuizing
wordt uitgelijnd, maximaal 1 mm in de
opening van de frontplaat steken.
6. Doorprik op de behuizing de middelste
opening (A) voor de kabeldoorvoer met
een rond voorwerp (geen kruissnede).
Nooit het membraan (B) voor de
kabelinvoer gebruiken!
B
A
7. Steek de bevestigingsschroeven van de
montagehoeken door de openingen van
de behuizing.
Als de frontplaat dikker is dan 1 mm:
voor de hoogtecompensatie van de
frontplaat, de onderlegringen op de
bevestigingsschroeven schuiven en met
een O-ring zekeren.
8. De aansluitleiding volledig door de
opening in de inbouwdoos en de
behuizing leiden, de behuizing in de
inbouwdoos plaatsen en de
bevestigingsschroeven zo vastdraaien
dat de behuizing verschuifbaar blijft.
<1 mm
Correct aanbrengen van de afdich-
tingskappen
Als de afdichtingskap bij de montage
loskomt: afdichtingskap weer aanbrengen
en controleren of deze goed bevestigd is
om de dichtheid te waarborgen.
180°
9. De modules in de functiehouder
plaatsen (TOP-markering in acht nemen)
en vergrendelen. Zie voor gedetailleerde
informatie over de modules de
gebruiksaanwijzing van de afzonderlijke
modules.
1 mm
0,5 mm
0,25 mm
10.De functiehouder in de behuizing
draaien (A). Bij de behuizingen 3- tot 5-
voudig op de extra vergrendeling (B)
letten.
11.Veiligheidstouw (l: 120 mm) bevestigen.
12. De schroef voor het vergrendeling van
de behuizing met de vergrendelsleutel
iets vastdraaien (0,6 Nm). De ingrijphoek
bedraagt 90°.
4x
A
B
CLICK
