7.7.2
7.7.3
38

Demontage lagers stoelgroepen 1, 2 en 3

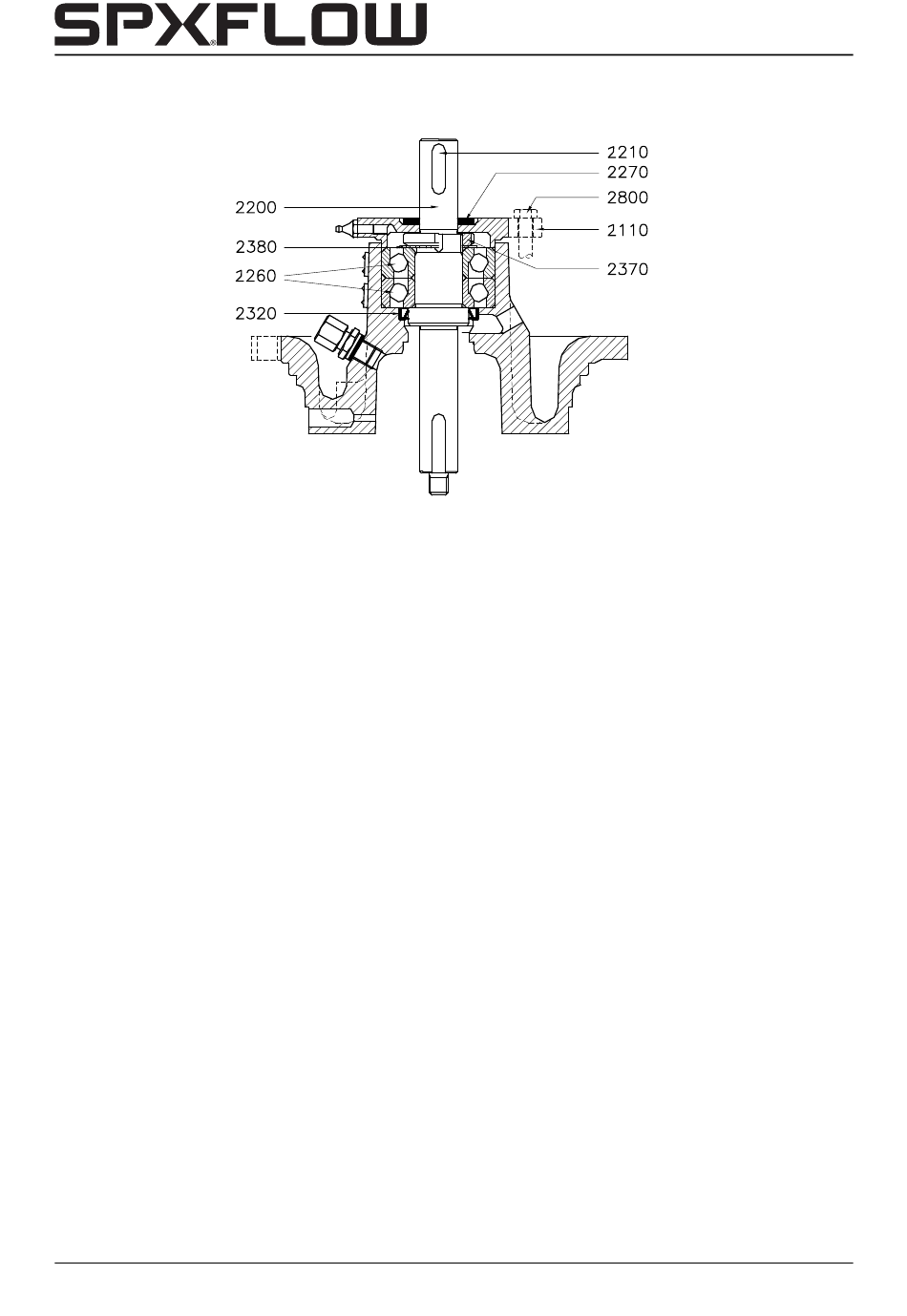

Figuur 10:
Demontage lagering stoelgroepen 1, 2 en 3.
De gebruikte positienummers hebben betrekking op figuur 10.
1 Demonteer de waaier en de asafdichting, zie paragraaf 7.5.1 "Demontage van de
waaier"en paragraaf 7.6.2 "Demontage van de mechanische asafdichting"
2 Verwijder de spie (2210) en de spatring (2270).
3 Verwijder de zeskantbouten (2800) en het lagerdeksel (2110).
4 Sla aan waaierzijde op de pompas (2200), zodat de lagers uit de lagerzitting komen.
Gebruik hierbij een kunststof hamer om de schroefdraad niet te beschadigen.
5 Tik de lip van de borgring (2380) recht en draai de asmoer (2370) los. Haal
vervolgens de lagers (2260) van de pompas.
6 Verwijder de oliekeerring (2320).

Montage lagers stoelgroepen 1, 2 en 3

1 Maak de lagerstoel inwendig goed schoon.
2 Verwarm de lagers voor en monteer deze op de pompas. Zorg dat de lagers recht op
de pompas zitten. Let op de juiste positie van de lagers: deze worden geplaatst in O-
opstelling. Zorg dat de lagers recht op de pompas zitten en druk deze stevig tegen de
borst op de as aan. Laat de lagers afkoelen!
3 Plaats de borgring (2380) en draai de asmoer (2370) op de pompas. Draai de
asmoer vast met het voorgeschreven aanhaalmoment, zie hoofdstuk 10 "Technische
gegevens" en borg deze door een lip van de borgring in de opening van de asmoer te
tikken.
4 Doe wat vet op de kogelringen van de lagers, zie hoofdstuk 10 "Technische
gegevens" voor de voorgeschreven vetsoorten. Breng vervolgens de oliekeerring
(2320) aan op de pompas.
5 Monteer de as met lagers in de lagerstoel. Sla op het aseinde aan koppelingzijde
totdat het onderste lager tegen de bodem van de zitting aanligt. De as met de lagers
moet recht in de lagerstoel gaan.
6 Monteer het lagerdeksel (2110) en de spatring (2270).
7 Monteer de asafdichting en de waaier, zoals omschreven in paragraaf 7.6
"Asafdichting" en paragraaf 7.5.2 "Montage van de waaier".
Demontage en montage
CF/NL (1607) 6.6
