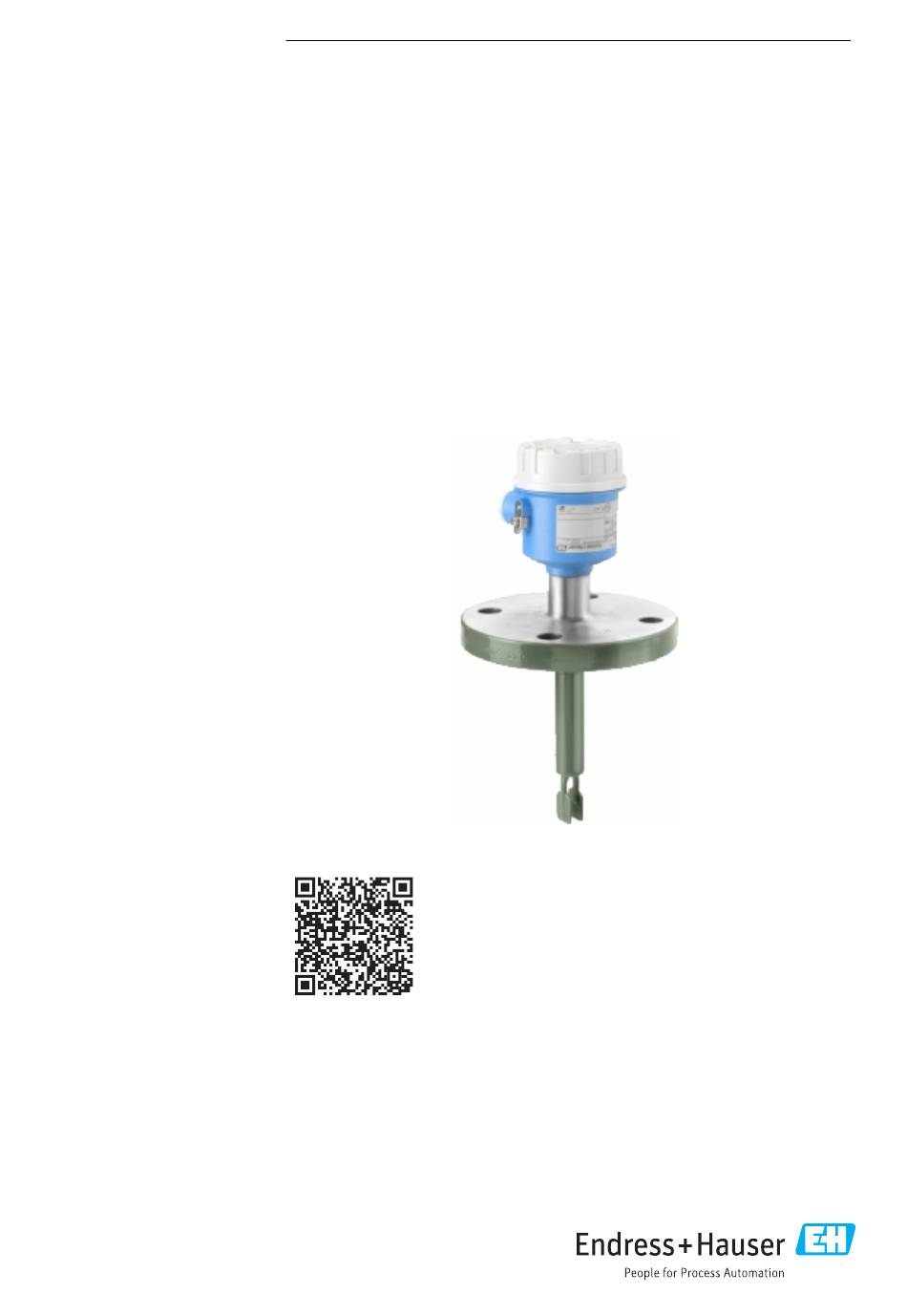

Endress+Hauser Liquiphant FailSafe FTL85 Beknopte Handleiding
Vibronic niveausignalering in vloeistoffen
Quick Links
KA01749F/15/NL/01.25-00
71699680
2025-02-12
Products
Beknopte handleiding
Liquiphant FailSafe FTL85
Vibronic
Niveausignalering in vloeistoffen
Deze beknopte handleiding is niet bedoeld
als vervanging voor de
bedieningshandleiding behorende bij het
instrument.
Meer informatie is opgenomen in de
bedieningshandleiding en de aanvullende
documentatie.
Beschikbaar voor alle instrumentversies via:
• Internet:
• Smartphone/tablet: Endress+Hauser
bedieningsapp
Solutions
www.endress.com/deviceviewer
Services
Gerelateerde Handleidingen voor Endress+Hauser Liquiphant FailSafe FTL85
Samenvatting van Inhoud voor Endress+Hauser Liquiphant FailSafe FTL85
- Pagina 1 Products Solutions Services KA01749F/15/NL/01.25-00 71699680 2025-02-12 Beknopte handleiding Liquiphant FailSafe FTL85 Vibronic Niveausignalering in vloeistoffen Deze beknopte handleiding is niet bedoeld als vervanging voor de bedieningshandleiding behorende bij het instrument. Meer informatie is opgenomen in de bedieningshandleiding en de aanvullende documentatie.
- Pagina 2 Bijbehorende documenten Liquiphant FailSafe FTL85 Bijbehorende documenten Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Over dit document Symbolen 2.1.1 Waarschuwingssymbolen GEVAAR Dit symbool wijst op een gevaarlijke situatie. Wanneer deze situatie niet wordt vermeden zal ernstig of dodelijk lichamelijk letsel ontstaan.
- Pagina 3 Liquiphant FailSafe FTL85 Over dit document Dit symbool wijst op een gevaarlijke situatie. Wanneer deze situatie niet wordt vermeden, kan ernstig of dodelijk letsel ontstaan. VOORZICHTIG Dit symbool wijst op een gevaarlijke situatie. Wanneer deze situatie niet wordt vermeden, kan licht of middelzwaar letsel ontstaan.
- Pagina 4 Basisveiligheidsinstructies Liquiphant FailSafe FTL85 Basisveiligheidsinstructies Voorwaarden voor het personeel Het personeel moet aan de volgende eisen voldoen voor het uitvoeren van de noodzakelijke werkzaamheden, bijv ., inbedrijfname en onderhoud: ‣ Opgeleide, gekwalificeerde specialisten moeten een relevante kwalificatie hebben voor de specifieke functie en taak ‣...
- Pagina 5 Het instrument voldoet aan de algemene veiligheidsvoorschriften en de wettelijke bepalingen. Het voldoet tevens aan de EU-richtlijnen in de klantspecifieke EU-conformiteitsverklaring. Endress+Hauser bevestigt dit met het aanbrengen op het instrument van de CE-markering. Functionele veiligheid SIL Het handboek functionele veiligheid moet strikt worden aangehouden voor instrumenten die worden gebruikt in applicaties met functionele veiligheid.
- Pagina 6 Alle informatie over het meetinstrument wordt getoond met een overzicht van de beschikbare technische documentatie. • Voer het serienummer op de typeplaat in de Endress+Hauser Operations app in of scan de 2-D matrixcode op de typeplaat met de Endress+Hauser Operations app 4.2.1...
- Pagina 7 Liquiphant FailSafe FTL85 Installatie 4.3.3 Transporteren van het instrument • Transporteer het instrument naar het meetpunt in de originele verpakking • Houd het instrument vast aan de behuizing, temperatuurafstandsstuk, flens of verlengbuis • Houd het instrument niet bij de trilvork vast! •...
- Pagina 8 Installatie Liquiphant FailSafe FTL85 A0042153 2 Installatievoorbeelden voor een vat, tank of leiding Installatievoorwaarden LET OP Krassen of stoten beschadigen het gecoate oppervlak van het instrument. ‣ Waarborg dat het instrument correct en professioneel wordt behandeld tijdens alle montagewerkzaamheden.
- Pagina 9 Liquiphant FailSafe FTL85 Installatie A0051616 3 Tank met thermische isolatie (voorbeeld) Tankisolatie Isolatie tot de hals van de behuizing max. 5.1.2 Houd rekening met het schakelpunt Hierna volgen de typische schakelpunten, afhankelijk van de oriëntatie van de niveauschakelaar. Minimale afstand tussen de top van de trilvork en de tank- of leidingwand :...
- Pagina 10 Installatie Liquiphant FailSafe FTL85 5.1.3 Viscositeit afhankelijk van de bedrijfsmodus Voor wat betreft de viscositeit van het medium, moeten de beperkingen voor applicaties binnen veiligheidsgerelateerd bedrijf worden aangehouden, zoals gespecificeerd in het handboek functionele veiligheid. Richt de trilvork zodanig uit dat de smalle zijden vande trilvork naar boven en beneden wijzen zodat de vloeistof goed kan afdruipen.
- Pagina 11 Liquiphant FailSafe FTL85 Installatie > 40 (1.57) A0037348 6 Installatievoorbeeld voor een vloeistof met hoge viscositeit. Maateenheid mm (in) 5.1.4 Vermijd afzettingen LET OP Afzettingen kunnen de toepassing beperken gedurende veiligheidsgerelateerd bedrijf. ‣ Zie het handboek functionele veiligheid. Waarborg dat er voldoende afstand is tussen de verwachte afzetting op de tankwand en de vork.
- Pagina 12 Installatie Liquiphant FailSafe FTL85 5.1.5 Houd rekening met de vrije ruimte A0033236 8 Houd rekening met de vrije ruimte buiten de tank 5.1.6 Ondersteun het instrument LET OP Wanneer het instrument foutief wordt ondersteund, kunnen schokken en trillingen het gecoate oppervlak beschadigen.
- Pagina 13 Liquiphant FailSafe FTL85 Installatie A0031874 9 Voorbeelden van ondersteunen in geval van dynamische belasting Scheepvaartgoedkeuring: in geval van verlengbuizen of sensoren langer dan 1 600 mm (63 in), is een steun nodig tenminste elke 1 600 mm (63 in).
- Pagina 14 Installatie Liquiphant FailSafe FTL85 5.2.3 Installeren van het instrument in leidingen • Doorstroomsnelheid tot 5 m/s met viscositeit 1 mPa⋅s en dichtheid 1 g/cm³ (62,4 lb/ft³) (SGU). Controleer op correct functioneren in geval van andere procesmediumomstandigheden. • Wanneer de trilvork correct is uitgelijnd en de markering in de doorstroomrichting wijst, wordt de doorstroming minimaal gehinderd.
- Pagina 15 Liquiphant FailSafe FTL85 Installatie Draai de behuizing in de correcte positie. Zet de instelschroef vast met maximaal 0,9 Nm en sluit de behuizingsdeksel. 3...4 x ...270° A0018018 Voor behuizingen type F16 (kunststof), F13, F17, T13 (aluminium) De Elektronicabehuizing kan handmatig worden uitgelijnd.
- Pagina 16 Elektrische aansluiting Liquiphant FailSafe FTL85 LET OP Risico op schade aan het instrument door vocht in de behuizing! Door een verkeerd gesloten behuizingsdeksel of verkeerd afgedichte kabelwartels kan vocht de behuizing binnendringen. ‣ Zorg er altijd voor dat de behuizingsdeksel en de kabelwartels goed zijn gesloten.
- Pagina 17 Liquiphant FailSafe FTL85 Elektrische aansluiting 6.3.2 Aansluitbare belasting R = (U - 12 V) / 22 mA U = bereik voedingsspanning: DC 12 … 30 V 6.3.3 Galvanische scheiding ‣ Zorg voor galvanische scheiding tussen de sensor en de voedingsspanning.
- Pagina 18 Elektrische aansluiting Liquiphant FailSafe FTL85 M12-connector A0011175 13 M12-connector, pintoekenning Signaal + Niet in gebruik Signaal - Aarde FEL85 MAX-bedrijfsmodus (fabrieksinstelling) FEL85 – + – A0018026 14 Klembezetting met M12-connector, MAX-bedrijfsmodus Endress+Hauser...
- Pagina 19 Liquiphant FailSafe FTL85 Elektrische aansluiting FEL85 MIN-bedrijfsmodus FEL85 – + – A0018028 15 Klembezetting met M12-connector, MIN-bedrijfsmodus 6.3.8 Aansluiten van de kabel Benodigd gereedschap • Platte schroevendraaier (0,6 mm x 3,5 mm) voor klemmen • passend gereedschap met sleutelwijdte AF24/25 (8 Nm (5,9 lbf ft)) voor M20-kabelwartel...
- Pagina 20 Elektrische aansluiting Liquiphant FailSafe FTL85 24/25 mm 8.0 Nm A0056632 16 Aansluitvoorbeeld met kabelwartel, elektronicamodule met klemmen M20-kabelwartel (met kabelinvoer) Maximale aderdiameter 2,5 mm (AWG14), aardklem in de behuizing + klemmen op de elektronica Maximale aderdiameter 4,0 mm (AWG12), aardklem buiten de behuizing ⌀d Kabelwartel, kunststof 5 …...
- Pagina 21 Liquiphant FailSafe FTL85 Elektrische aansluiting 6.3.9 Aansluiting op de Nivotester FailSafe FTL825 FEL85 FEL85 – + – – + – (–) (–) A0018029 Minimum signalering (droogloopbeveiliging) Maximum signalering (overvulbeveiliging) Aansluiting op besturingssystemen Het instrument is geschikt voor aansluiting op een programmable logic controller (PLC), een veiligheids-PLC (SPLC) of AI modules via een 4 …...
- Pagina 22 Bedieningsmogelijkheden Liquiphant FailSafe FTL85 In de vraagmodus (MIN vrij/MAX bedekt), ligt de stroomuitgang binnen het bereik van 4 mA en 12 mA (MIN: 9 mA of MAX: 6 mA). Twee verschillende stroombereiken worden gebruikt: • Minimum signalering (MIN): 8,0 … 10,0 mA •...
- Pagina 23 Liquiphant FailSafe FTL85 Inbedrijfname Elementen op de elektronicamodule FEL85 U= 24 (12 ... 30) VDC I = 4...20 mA – – High > I >12mA A0018032 Groene LED, bedrijf: initialisatie (brandt), normaal bedrijf (knippert)< storing (uit) of knippert afgewisseld met rode LED Dichtheid ρ...
- Pagina 24 Inbedrijfname Liquiphant FailSafe FTL85 Instellen van het dichtheidsbereik ‣ Kies de dichtheidsbereiken voor lage en hoge dichtheden gebaseerd op de mediagroep (bijv. vloeibaar gas, alcohol, waterige oplossing, zuur) op het instrument, zie bedieningshandleiding. WAARSCHUWING Wanneer de draaischakelaars niet parallel zijn uitgelijnd, is geen geldig dichtheidsbereik geselecteerd.
- Pagina 25 Liquiphant FailSafe FTL85 Inbedrijfname Controletest LET OP ‣ Start de functietest alleen in de OK-status. ‣ Voor toepassingen in veiligheidsrelevant bedrijf, zie het handboek functionele veiligheid. De testknop kan worden gebruikt om de vraagstroom te simuleren. De uitgangs wordt zodanig ingesteld dat de stromen van 6 mA(MAX) of 9 mA(MIN) worden getoond.
- Pagina 26 Inbedrijfname Liquiphant FailSafe FTL85 8.5.2 Gedrag van de schakeluitgang en signalering vraagmodus I >12 mA I >12 mA A0057192 A0057192 22 LED signalering 23 LED signalering = uit = uit = knippert = knippert 6.0 mA – 9.0 mA –...
