3.5.2 Horizontale installatie

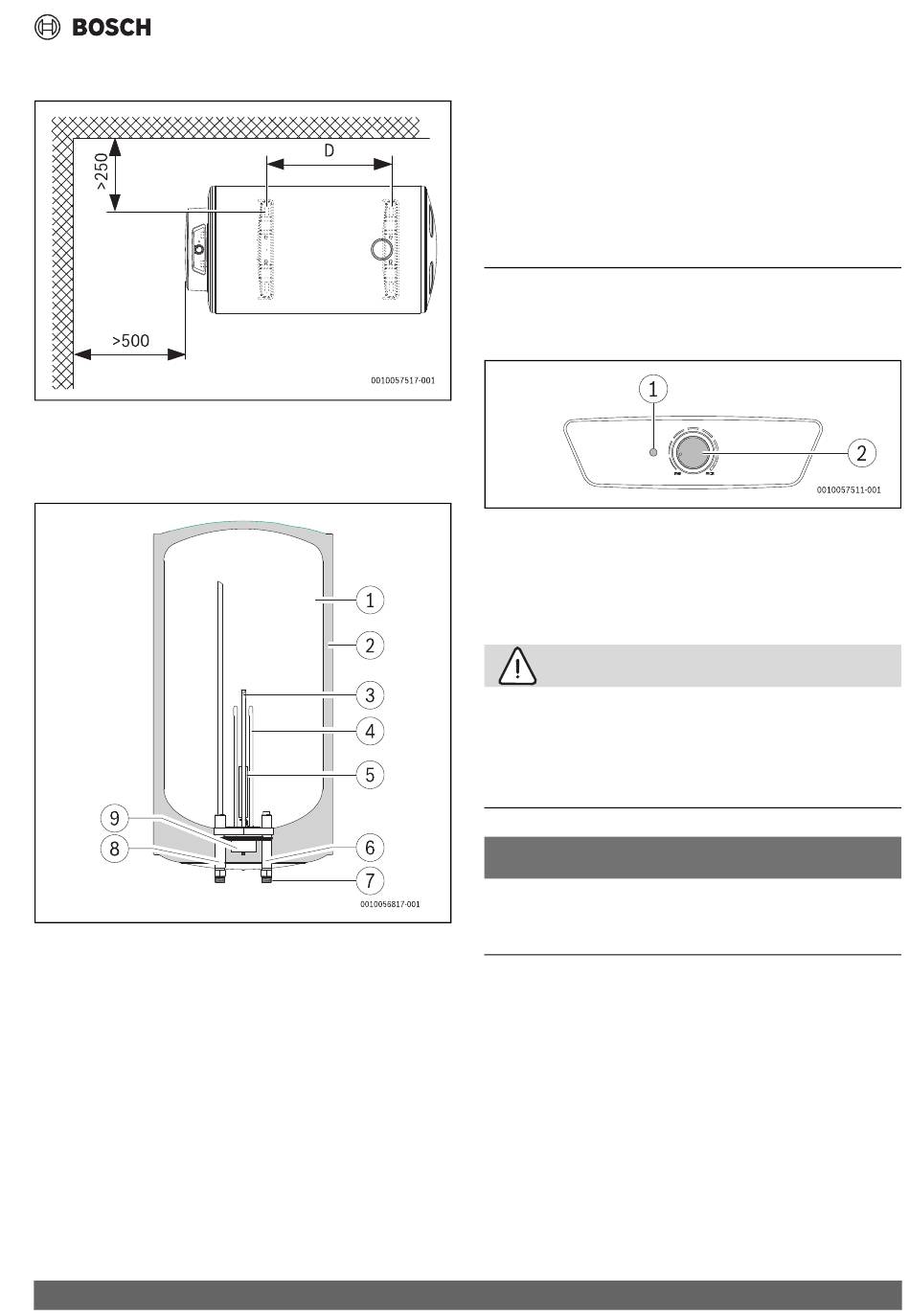

Afb. 3
Afmetingen in mm (wandmontage, horizontale in-
stallatie)
3.6
Toestelontwerp
Afb. 4
Toestelcomponenten
[1] boiler
[2] CFC-vrije polyurethaan isolatielaag
[3] Dompelhuls
[4] Verwarmingselement
[5] Magnesiumanode
[6] Galvanische scheider
[7] Koudwaterinlaat ½ buitendraad
[8] Warmwateruitlaat ½ buitendraad
[9] Veiligheidsthermostaten
3.7
Transport en opslag
Het toestel moet worden getransporteerd en opgeslagen in een
droge, vorstvrije locatie.
Tronic 2000 T – 6721103511 (2025/03)
Bij de handling,
▶ Laat het toestel niet vallen.
▶ Het toestel moet worden getransporteerd in de originele
verpakking en passende transportmiddelen moeten wor-
den gebruikt.
▶ Het toestel mag alleen uit de originele verpakking worden
gehaald op de installatieplaats.
4
Bedieningshandleiding
4.1
Bedieningspaneel
Afb. 5
Bedieningspaneel
[1] Bedrijfslamp
[2] Temperatuurregelaar
4.2
Voor de inbedrijfstelling van het toestel
VOORZICHTIG
Risico op schade aan het toestel!
▶ De eerste inbedrijfstelling van het toestel moet worden uit-
gevoerd door een gespecialiseerde en erkende technicus
die tevens de klant voorziet van alle informatie die nodig is
voor een correct gebruik.
OPMERKING
Risico op schade aan het toestel!
▶ Schakel het toestel alleen in wanneer de tank gevuld is met
water. Dit kan het verwarmingselement beschadigen.
4.3
Toestel aan/uit schakelen
Inschakelen
▶ Sluit vervolgens het toestel aan op de contactdoos. Waar-
borg daarbij een goede aarding.
Uit
▶ Schakel het toestel uit via de contactdoos.
