DUAL CLIMA
De afmetingen van de voedingskabels dienen op elk moment te voldoen aan de geldende normen
en regelgeving. In de volgende tabel echter, worden enkele aanbevolen karakteristieken en
afmetingen opgenoemd, als richtlijn:
Maximumverbruik (A)
Minimale doorsnede van de kabel
2
(mm
)
Aanbevolen zekering
Aanbevolen snoer
BC: Warmtepomp.
Bij het selecteren van het soort en de doorsnede van de algemene servicekabels van de machine
moet met het elektriciteitsverbruik komende van de aansluitingen van optionele accessoires in de
warmtepomp rekening worden gehouden (ondersteunende weerstanden, circulatiepompen, ...). In
de bovenstaande tabel zijn indicatiekolommen opgenomen van het verbruik afgeleid van het
aansluiten van de ondersteunende weerstanden E1 en E2 aan de warmtepomp (zie
"Bedradingsschema's").
De elektriciteitsvoorziening van de warmtepomp dient beschermd te zijn door een automatische
aardlekschakelaar (een hogesnelheidsschakelaar van 30 mA (< 0,1 s)).
BELANGRIJK: Controleer bij werkzaamheden aan de elektrische installatie van de
warmtepomp altijd of deze is afgesloten van het elektriciteitsnet.

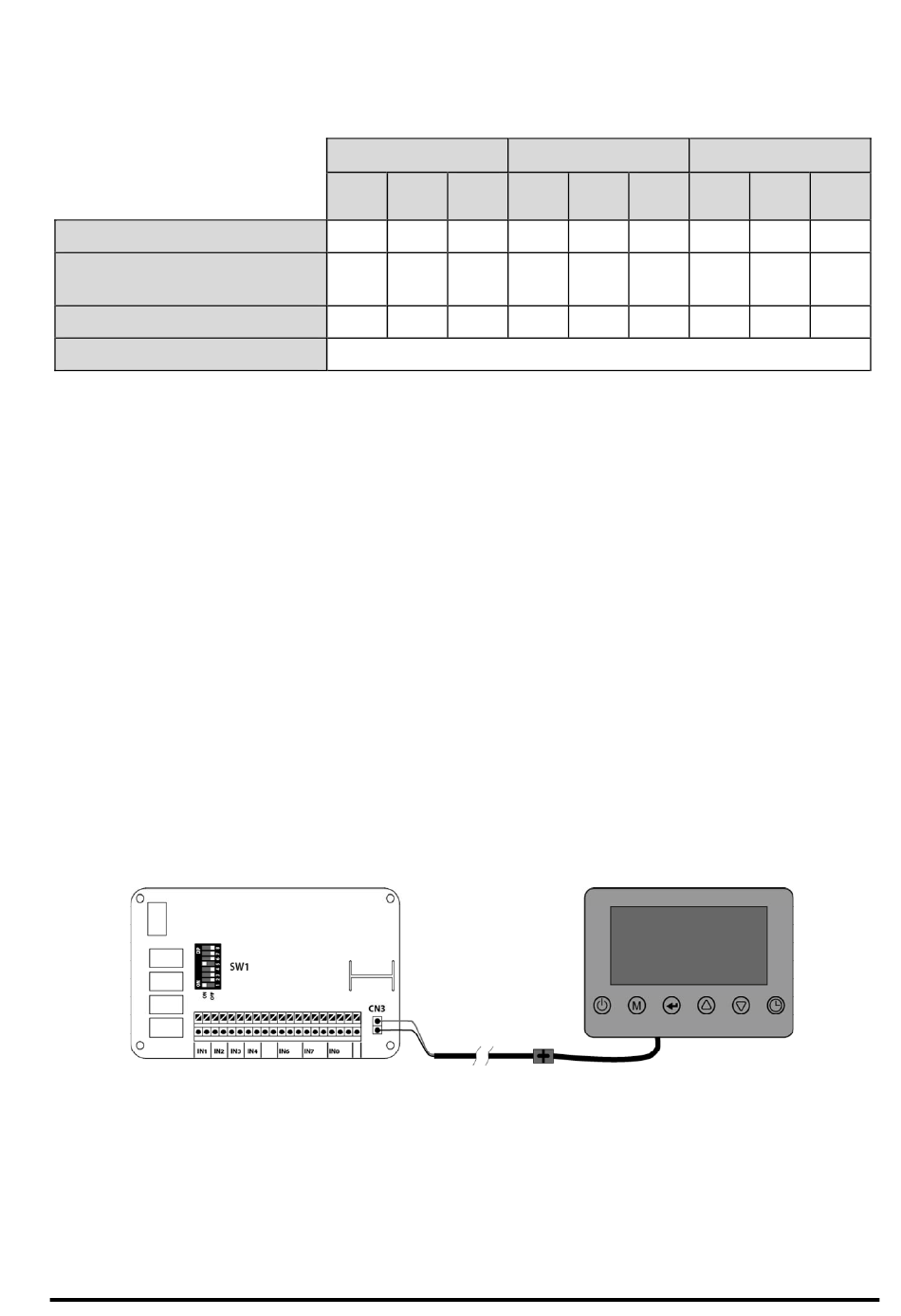

8.6.2 Aansluiting van het bedieningspaneel
Het bedieningspaneel wordt geleverd in het binnenste van de warmtepomp en voor het
inschakelen dient deze aangesloten te worden aan de machine. Hiervoor moet eerst het
bedieningspaneel geïnstalleerd worden in de woning en daarna moet de meegeleverde kabel naar
die lokatie gevoerd worden (naast de bundel van de sensoren). Tenslotte moeten de connectoren
aangesloten worden die in de uiteinden van de kabel en het bedieningspaneel zitten.
De met de warmtepomp meegeleverde kabel heeft een lengte van 5 meter. Als dit nodig is, kan
deze verlengd worden tot een maximale afstand van 100 meter (doorsnede tussen 0,5 ÷ 1,25 mm
BELANGRIJK: Controleer bij werkzaamheden aan de elektrische installatie van de
warmtepomp altijd of deze is afgesloten van het elektriciteitsnet.
26
DUAL CLIMA 8
BC
12,5
1,5
16A
E1: Ondersteunende weerstand warm kraanwater.
DUAL CLIMA 11
BC+E1
BC+E1
BC
+E2
32,5
52,5
15
4
10
1,5
36A
63A
25A
H05VV-U3G (beschermd in buizen)
E2: Ondersteunende weerstand Verwarming.
Max. 100 m
AANSLUITER
DUAL CLIMA 16
BC+E1
BC+E1
BC
+E2
35
55
25
6
10
2,5
40A
63A
32A
BC+E1
BC+E1
+E2
45
65
10
10
50A
75A
2
).
