3. STATIEF OPSTELLEN
Benodigdheden: statief, 4 haringen, los opzetstuk (kruiskop)schroevendraaier, bevestigingsbeugel
(inclusief 2 U-beugels, 2 klemmen, 2 lange schroeven en 6 grote moeren) steek-/ringsleutel (13 mm), waterpas.

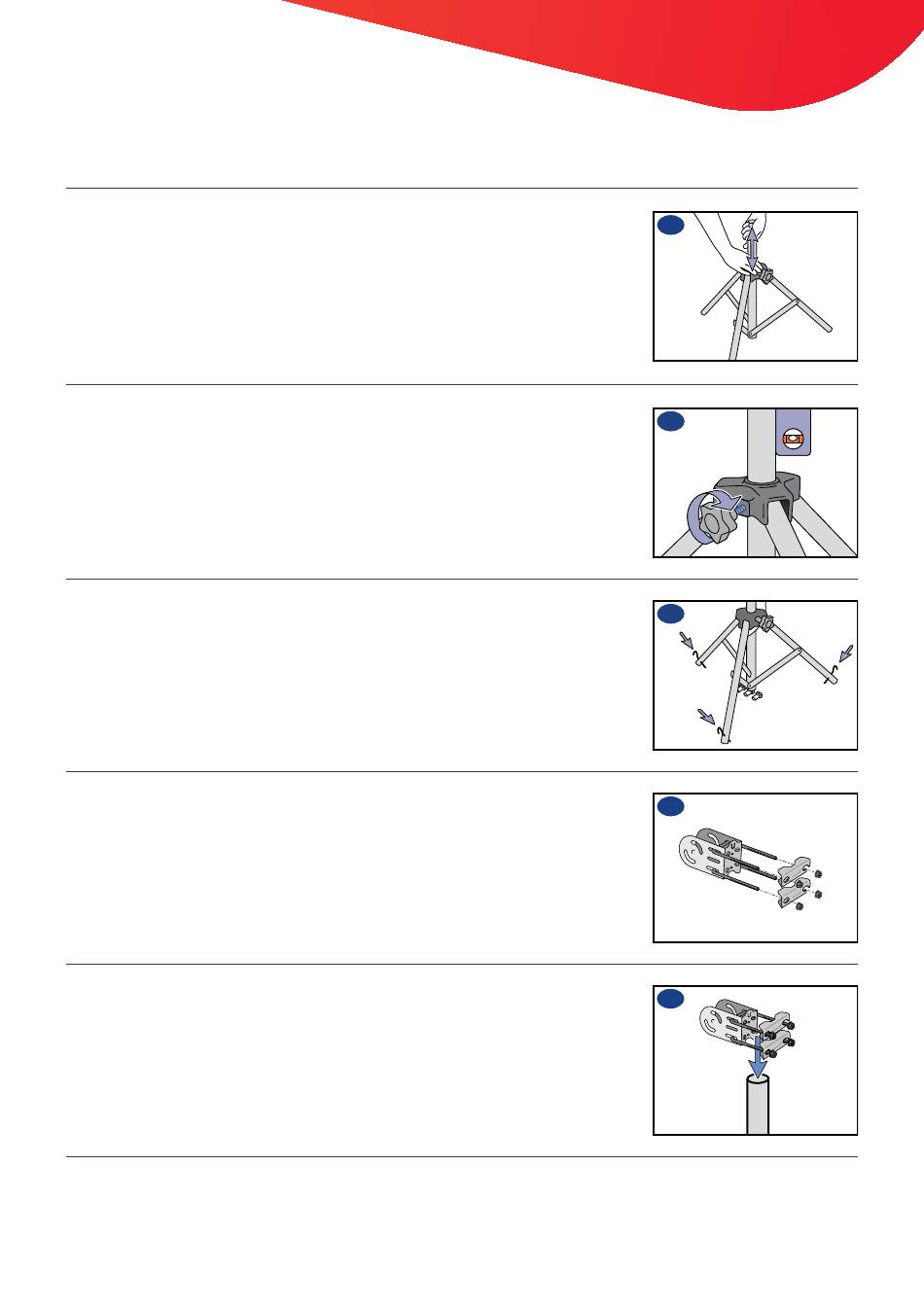

■ Trek het middenstuk zo ver mogelijk naar boven en trek de 3 palen zo ver mogelijk uit elkaar.
■ Draai de zwarte knop van het statief stevig aan. Plaats het statief op een vlakke
ondergrond. De middelste buis van het statief moet altijd exact verticaal staan.
Gebruik hiervoor een waterpas.
■ Zet het statief vast met de bijgeleverde haringen. Zet een poot richting 23,5° oost.
Dit om ervoor te zorgen dat het statief stabiel blijft staan (denk aan bijvoorbeeld wind).
■ Plaats het losse opzetstuk op het statief. Zorg dat het opzetstuk goed over de buis van
het statief geschoven wordt.
■ De centrale buis van het statief moet tot aan de middelste ring van het opzetstuk
geschoven worden.
■ Zet de bevestigingsbeugel van de schotel in elkaar.
■ Steek de 2 U-beugels door de bevestigingsbeugel en draai deze erdoorheen.
■ Plaats de 2 klemmen op de uiteinden van de U-beugels en schroef deze tot de helft vast
met de 4 grote moeren.
■ Bevestig eerst alleen de bevestigingsbeugel van de schotel aan het statief. Schuif daarvoor
de beugel over de draaibare buis van het statief, zodat het uitgebogen lipje boven de buis
rust. Heb je een beugel zonder lipje, negeer dan de vorige zin. Nadat je de beugel over de
buis hebt geschoven draai je de moeren vast. Draai ze nog niet zo vast dat de beugel niet
meer kan draaien.
