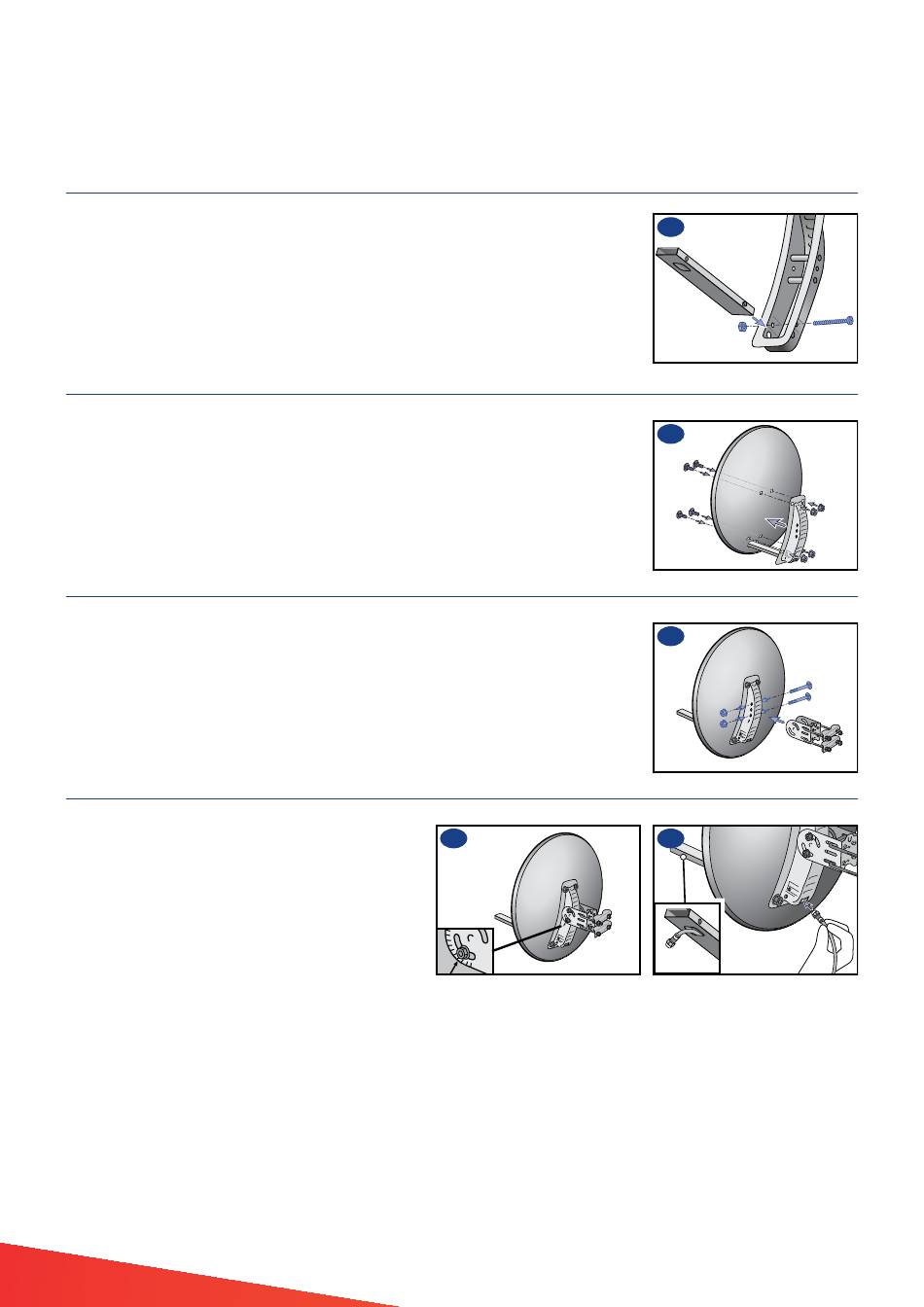

4. MONTEER DE SCHOTEL

Benodigdheden: satellietschotel (inclusief 4 korte schroeven, 4 grote moeren, 1 lange dunne schroef, 1 kleine moer, bevestigingsstuk en

LNB-arm), (kruiskop)schroevendraaier.

■ Pak de LNB-arm en klik deze in het bevestigingsstuk (let op dat je de zwarte pinnetjes ingedrukt

houdt als je de arm stevig vast klikt).

■ Steek de LNB-arm door de opening van de schotel.

■ Zet de LNB-arm vast met de lange dunne schroef en kleine moer.

■ Maak het bevestigings stuk aan de achterzijde van de schotel vast met de 4 korte schroeven

en grote moeren.

■ Zet de schotel vast aan de bevestigingsbeugel op het statief.

■ Zet de bevestigingsbeugel vast met de 2 lange schroeven en grote moeren (schroef de

moeren niet te stevig vast).

■ Stel de verticale stand (elevatiehoek) van de schotel

voor Nederland in op 29° (zie achterzijde schotel en zie

het kompas voor waarden op andere plekken in Europa).

■ Voer de coaxkabel vanaf de achterzijde door de LNB-arm.

■ Schroef de moeren stevig vast.

10a

10b
