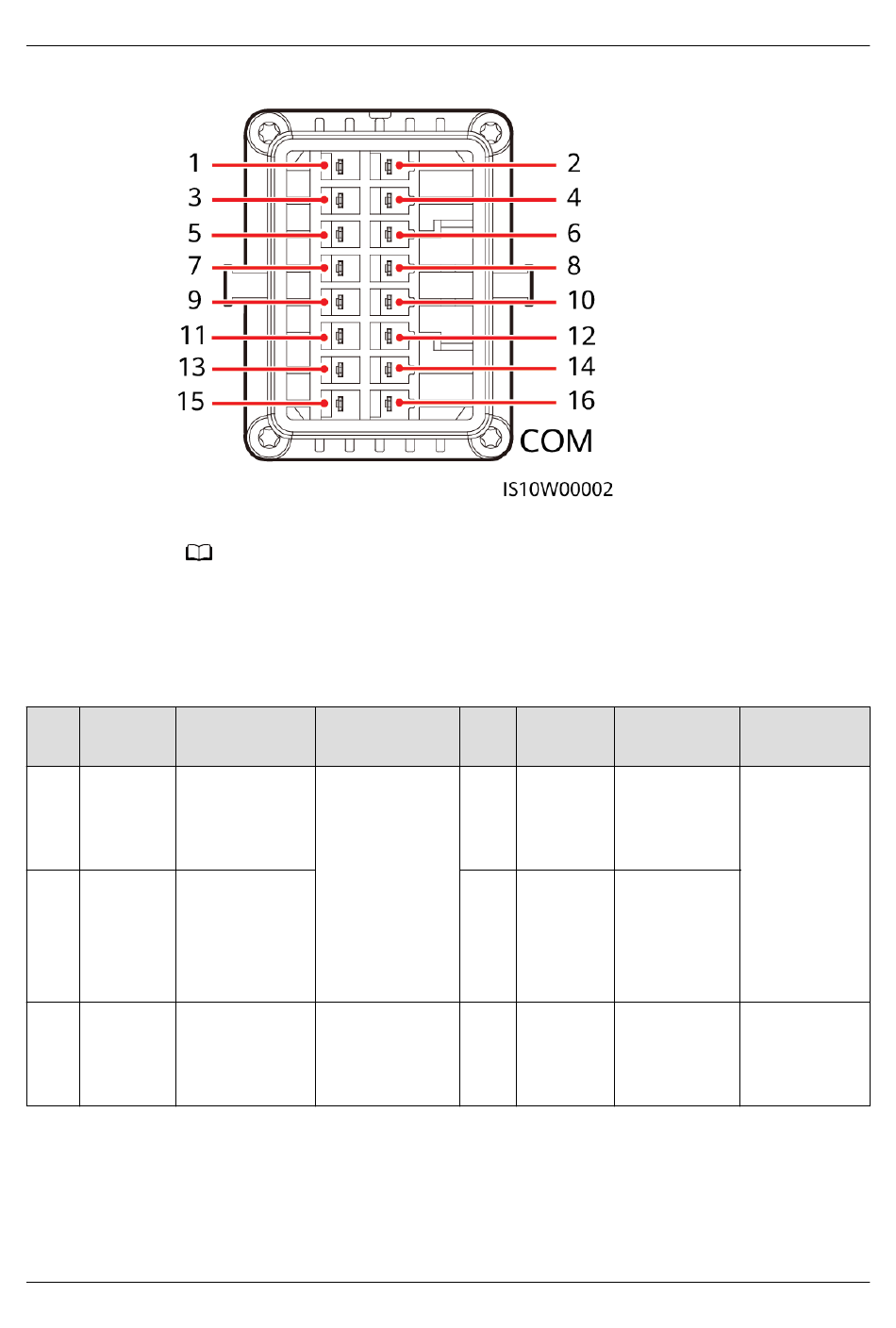

Afbeelding5-18 Pin-definities
Pin
Definitie
Functies
1
485A1-1
RS485A,
RS485
differentieel
signaal+
3
485B1-1
RS485B,
RS485
differentieel
signaal–
5
PE
Aardingspunt
op
afschermingslaa
g
Uitgave 11 (2023-04-23)
OPMERKING
l Wanneer de RS485-communicatiekabels van apparaten zoals de slimme stroomsensor
en de accu beide zijn aangesloten op de SUN2000, worden RS485A2 (pin 7), RS485B2
(pin 9) en PE (pin 5) gedeeld.
l Als zowel de signaalkabel voor het inschakelen van de accu als de signaalkabel voor de
schakelaar voor snelle uitschakeling beide op de SUN2000 zijn aangesloten, wordt de
GND-pen (pin 13) gedeeld.
Opmerkingen
Wordt gebruikt
om de SUN2000
in cascade te
zetten of aan te
sluiten op de
RS485-
signaalpoort op
de SmartLogger
-
Copyright © Huawei Technologies Co., Ltd.
Pin
Definitie
Functies
2
485A1-2
RS485A,
RS485
differentieel
signaal+
4
485B1-2
RS485B,
RS485
differentieel
signaal–
6
PE
Aardingspunt
op
afschermingsl
aag
5 Elektrische aansluitingen
Opmerkinge
n
Wordt
gebruikt om
de SUN2000
in cascade te
zetten of aan
te sluiten op
de RS485-
signaalpoort
op de
SmartLogger
-
58
