INDELING APPARAAT
INDELING APPARAAT - MONTAGE
Bevestig de machine op een verticale wand met behulp van de meegeleverde schroeven.
Controleer of de machine recht staat en niet meer dan 2 meter boven de basis van het product staat dat
gedistribueerd moet worden.
Belangrijke opmerkingen.
Maximaal aanbevolen zuig- en afleverbuizen - 2 meter
Minimale afmeting buis - 8 x 11 mm
Schroefinrichting/boordiagram - op volgende pagina
6 mm
x 3 per behuizing

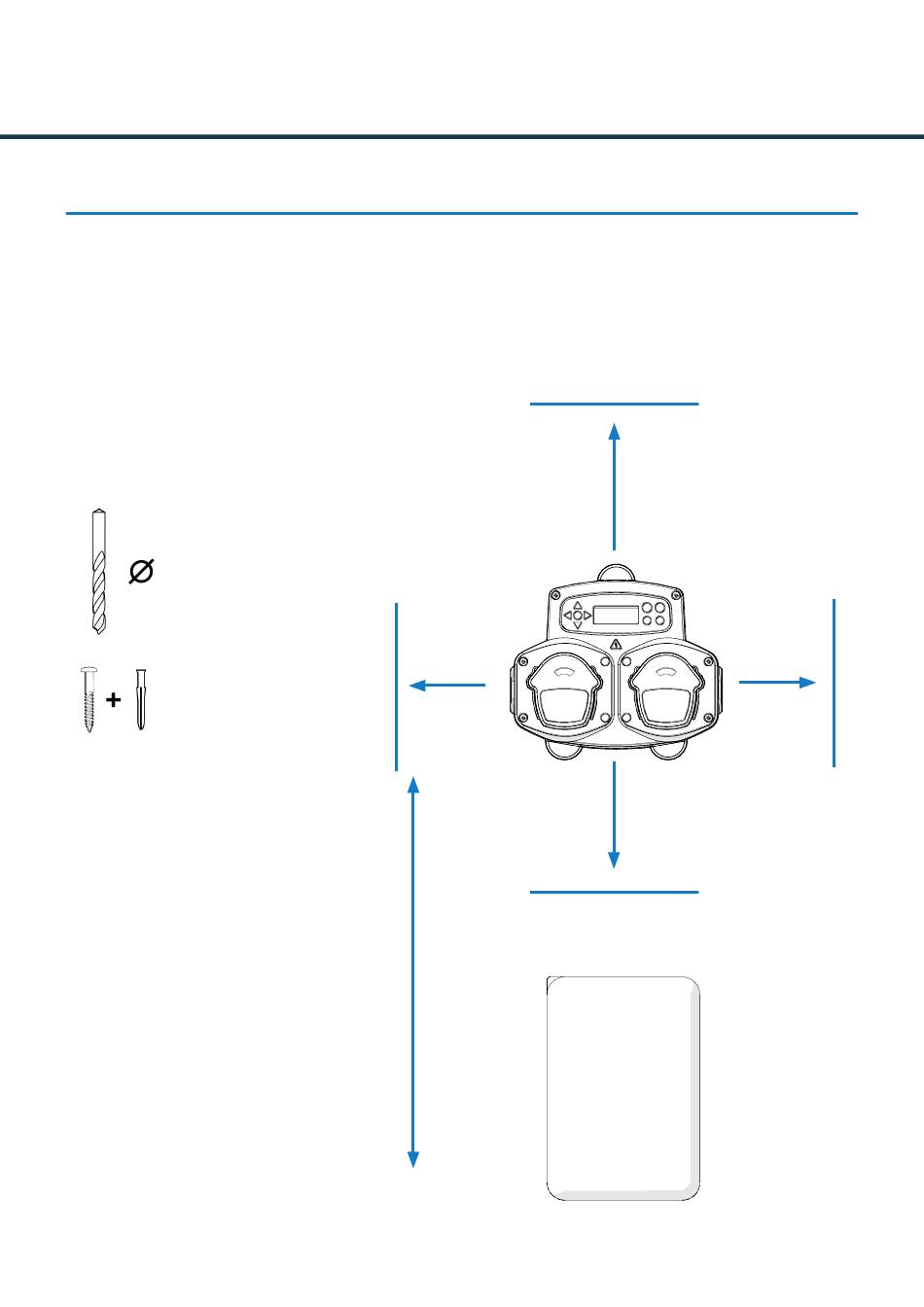

Minimale spelingsafstanden installatie zijn:
Zijkant: 60 mm
Onderkant: 350 mm
Achterkant: 0 mm
60 mm
2.4 in.
MAXIMAAL
2 meter
350 mm
13.8 in.
60 mm
2.4 in.
350 mm
13.8 in.
11
Revisie 1.0
08/2022
B1054EN
