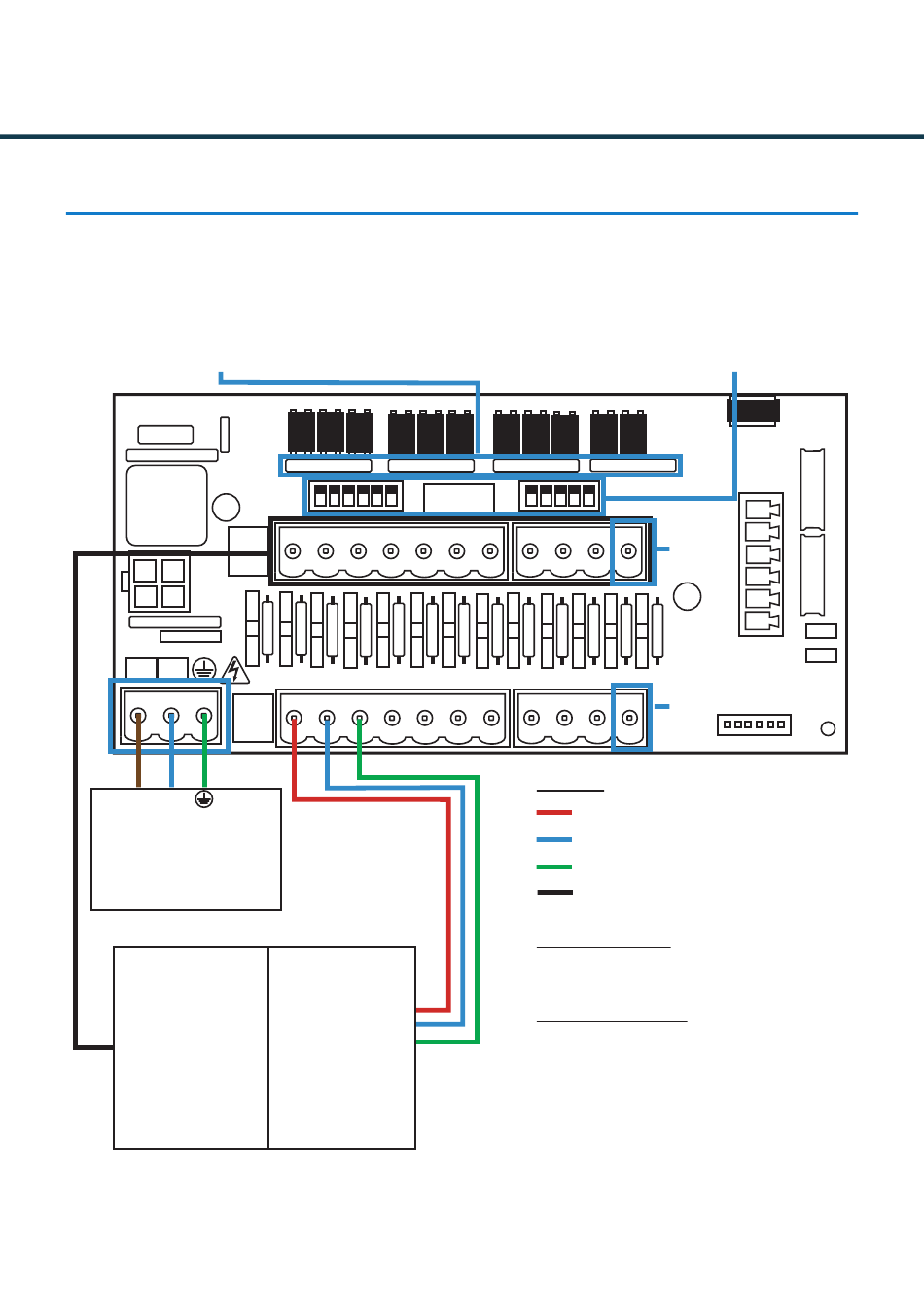

INSTALLATIE - BEDRADING 1
In de meeste gevallen hebben de interfacekaarten of relais in de hostmachine een gedeeld item (dat wil
zeggen dat hun negatieve eindklemmen allemaal gekoppeld zijn aan een gemeenschappelijke draad).
De schakelaars S1 en S2 kunnen naar gedeeld geschakeld blijven (naar boven) en de enkele (gedeelde)
draad geplaatst worden naar de B-rail.
RP1, RP2, RP3 & RP4
Verwijderen om signalen toe te staan
onder 90 volt AC of DC (min 12V)
RAIL
LN
LN
Voeding
100–240V (wisselstroom)
50/60Hz
Vanaf een punt dat geïsoleerd
is indien de hostapparaat
uitgeschakeld is
Signaalinvoer 90v - 240v AC of DC
B-rail
(Negatief)
Met de schakelaars in
een rechtopstaande
positie kan een
gedeeld (neutraal/
negatief) invoersignaal
naar de B-rail geleid
worden.
Revisie 1.0
08/2022
B1054EN
GEDEELD
B-RAIL
B
A
RAIL
A-rail
(Positief)
Het positieve signaal
(onder stroom) van
iedere invoer dient naar
de relevante aansluiting
op de A-rail geleid te
worden.
GEDEELD
GEÏSOLEERD
Voorbeeld
INVOER 1 - Voorwas
INVOER 2 - Hoofdwas
INVOER 3 - Spoelen
GEDEELD
Aanbevolen bedrading
Max. afmeting = 1,5mm
Max. afmeting = 0,5mm
Stroom = 0,5A
Veiligheidswaarschuwing
Als er laagspanningssignalen gebruikt worden, moeten
signaaldraden naar de A- en B-rails gerouteerd worden
in een afzonderlijke kabel vanaf de netvoeding naar de
machine.
Er dienen draden van de juiste klasse gebruikt te worden.
INSTALLATIE
S1 & S2
Schakel naar gedeelde signalen
op de B-rail
GEDEELD
B-RAIL
AFS
AFS
2
2
