Bediening
6.5 Slagbegrenzing
In de uitvoering met slagbegrenzing is de
maximale en minimale aandrij fslag zoals
hieronder beschreven begrensbaar:
Draairichting
Aanslag, min. Aanslag, max.
FA
0...125 %
FE
0...100 %
6.5.1 Begrenzing naar beneden
(minimale slag)
1. Contramoer (A 70) losdraaien en kap (A
73) losschroeven.
2. Contramoer (A74) losdraaien en op af-
stelmoer (A72) de begrenzing instellen.
3. Contramoer (A74) vastdraaien.
4. De kap (A 73) losschroeven en met de
contramoer (A 70) weer vastdraaien.
6.5.2 Begrenzing naar boven
(maximale slag)
1. Contramoer (A 70) losdraaien.
2. De kap (A73) op de gewenste begren-
zing instellen.
3. Contramoer (A70) opnieuw vastdraaien.
32
50...125 %
50...100 %
linkerhelft:
rechterhelft:

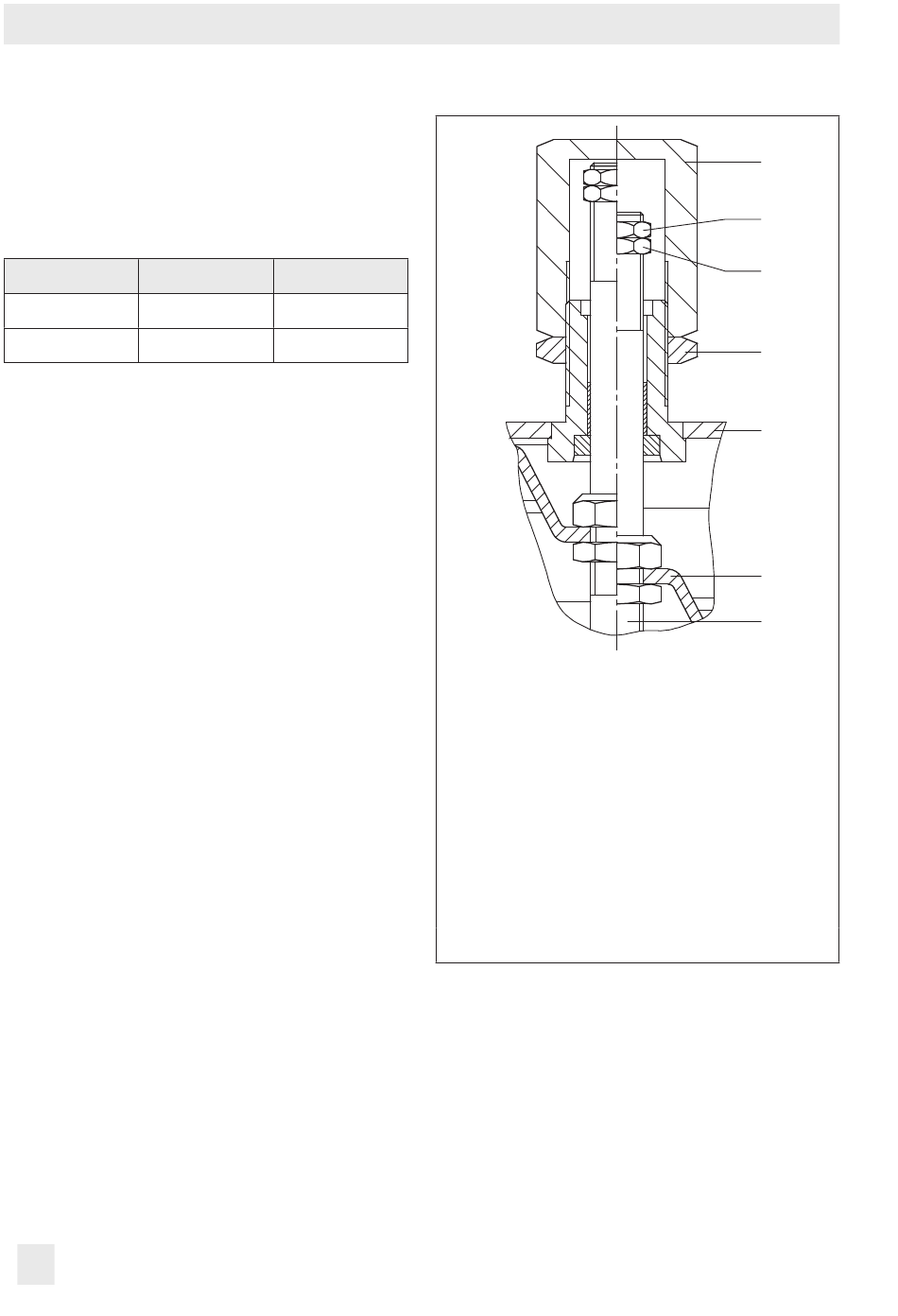

beeld 8: Slagbegrenzing
Aandrij fstang ingaand FE
Aandrij fstang uitgaand FA
A1
Deksel, boven
A5
Membraanschotel
A7
Aandrij fstang
A70 Contramoer
A72 Afstelmoer
A73 Kap
A74 Contramoer
EB 8310-4 NL
A73
A74
A72
A70
A1
A5
A7
