Montagehandleiding

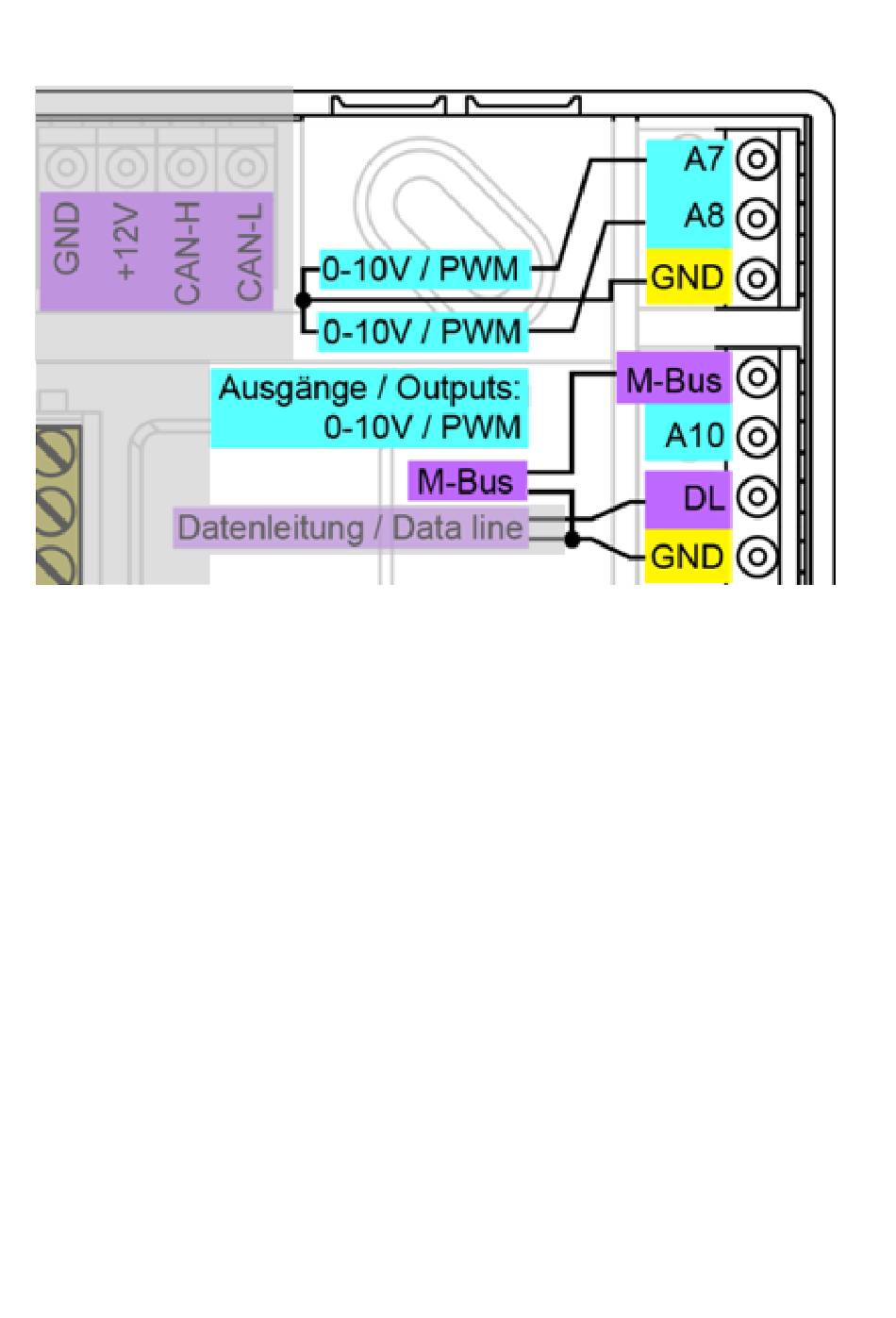

Klemmenoverzicht analoge uitgangen (0-10V / PWM) en M-Bus
De uitgangen A7, A8 en A10 zijn de analoge uitgangen (0-10V / PWM).
De aansluitingen A7, A8 en A10 zijn de pluspool, de aansluiting GND de minuspool.
Bij parametrering als „schakeluitgang" kunnen maximaal 2 hulprelais HIREL-230V of HIREL-PF worden
aangesloten.
M-Bus
De aansluiting geschiedt op de klemmen M-Bus en GND.
De M-Bus bestaat uit 2 aders: M-Bus en GND (sensormassa). De voeding voor het uitlezen van M-
Busapparaten wordt door de busconverter geleverd.
De bekabeling kan stervormig maar ook serieel (van een apparaat naar de volgende) worden
opgebouwd. Een ringvormige verbindingswijze is niet toegestaan.
Als M-Buskabel wordt een 2-aderige, afgeschermde kabel gebruikt (bv. telefoonkabel J-Y(ST)Y 2 x 2 x
0,8 mm). De maximale totale kabellengte hangt van het aantal aangesloten M-Busapparaten en de
kabeldiameter af.
De M-Buskabel mag niet met een CAN- of DL-Buskabel in dezelfde mantel worden gevoerd.
