Montagehandleiding

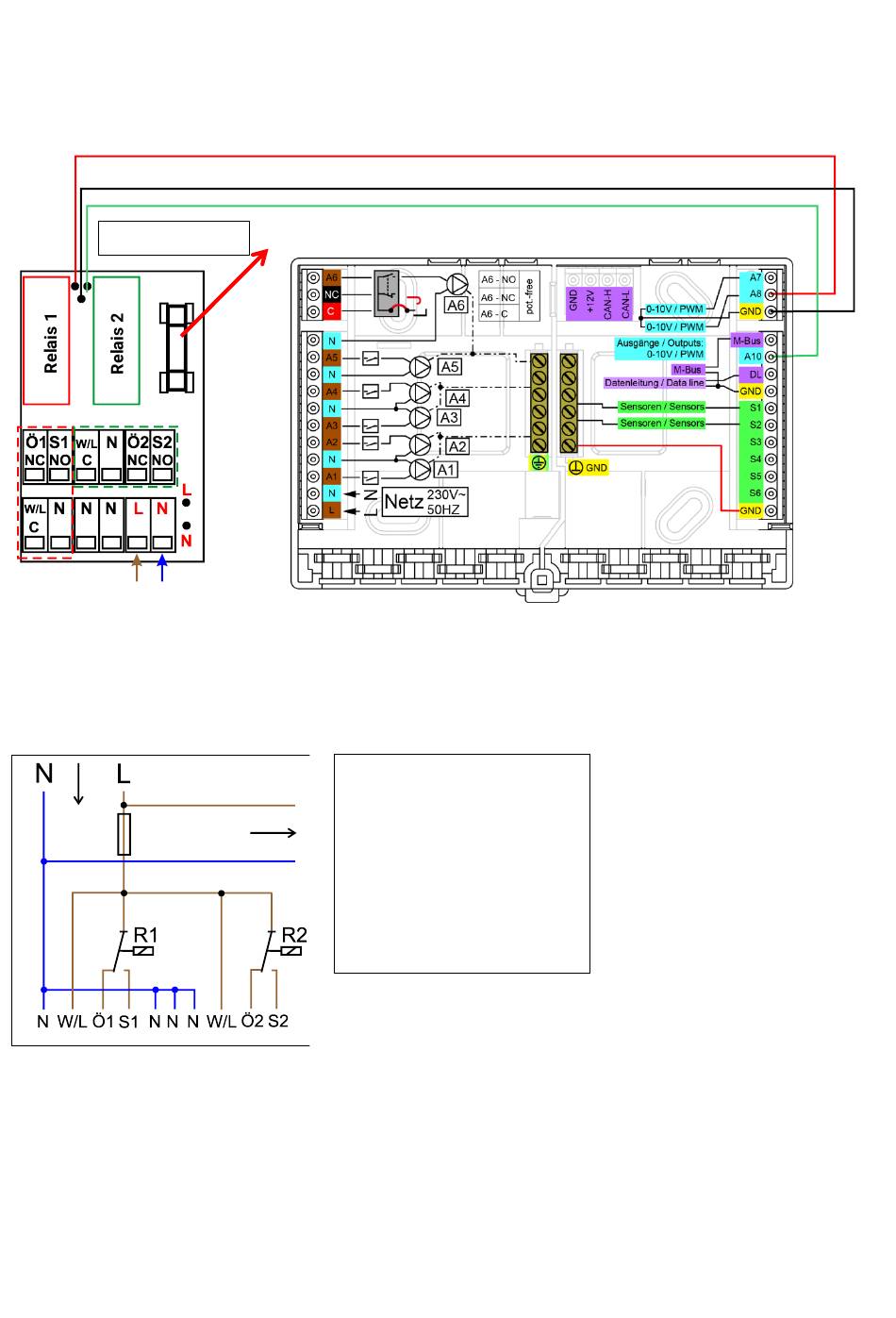

Aansluiting hulprelais HIREL-230V

Voorbeeld: Aansluiting voor uitgangen A8 en A10
De uitgangen A8 – A10 dienen als schakeluitgang te worden ingesteld.
Het hulprelais kan niet in de module worden ingebouwd, maar benodigt een eigen behuizing.
HIREL-230V
Net
230V 50Hz

Schakelschema HIREL-230V

De beide relaisuitgangen worden door de zekeringen op de relaismodule afgezekerd. De klem
„W" betekent daarom de fase „L".
Wordt de zekering verwijderd, dan zijn de beide uitgangen potentiaalvrij, waarbij deze echter via de
root „W" met elkaar zijn verbonden.
De relaismodule kan aan twee willekeurige uitgangen tussen A7 en A10 aangesloten worden, indien
deze als schakeluitgang zijn geparametreerd.
20
Zekering 6,3A F
Relais 1:
Ö1...
Verbreekcontact NC
S1...
Maakcontact NO
W/L... „Root" C
Relais 2:
Ö2...
Verbreekcontact NC
S2...
Maakcontact NO
W/L... „Root" C
