Installatie- & Bedieningshandleiding Brise Plus N

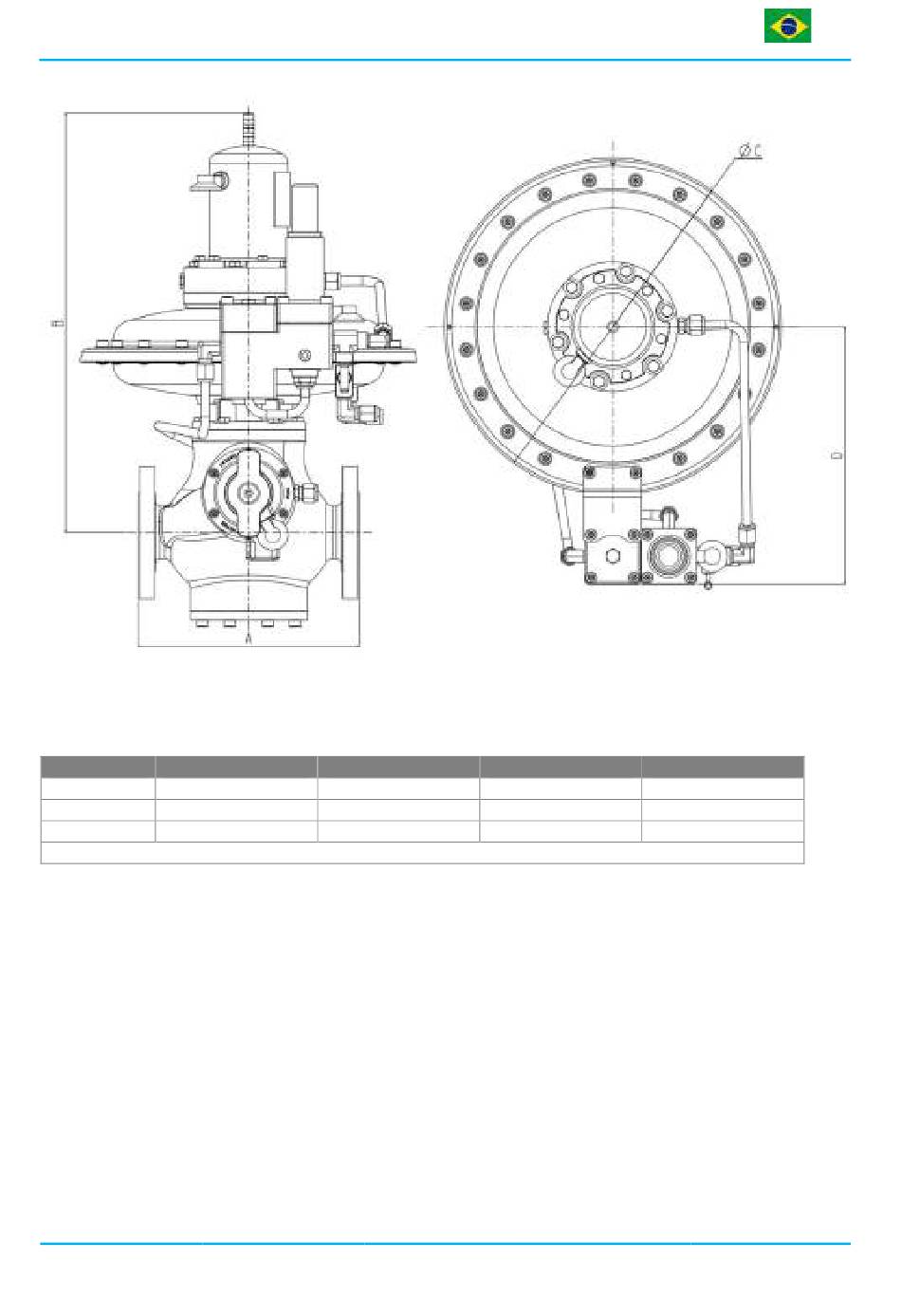

Figuur 2: Afmetingen Brise Plus N met stuurkop type G -31
Tabel 10: Afmetingen figuur 2
ND
A (mm) (150#/PN16)
1"
184
2"
254
3"
298
Algemene tolerantie: +/- 1 mm
Uitgewerkt door:
Raak IGS
B (mm)
327
463
501
Goedgekeurd door:
Datum:
J.R.
12 maart 2021
C (mm)
D (mm)
290
280
356
303
356
303
Revisie:
10
Pagina:
8 van 40
