Installatieprocedures
Stap 1 - Breng de AC-buskabel aan
Stap 2 - Installeer de verdeeldoos voor het vertakte AC-circuit
a. Installeer een passende verdeeldoos op een geschikte locatie op het
PV-frame (meestal aan het uiteinde van een modulevertakking).
b. Sluit het open draaduiteinde van de AC-buskabel aan op de
verdeeldoos met een geschikte kabelwartel met trekontlasting.
c. Sluit de bedrading aan: L - BRUIN; N - BLAUW; PE - GEELGROEN.
d. Sluit de verdeeldoos voor het vertakte AC-circuit aan op het
interconnectiepunt.

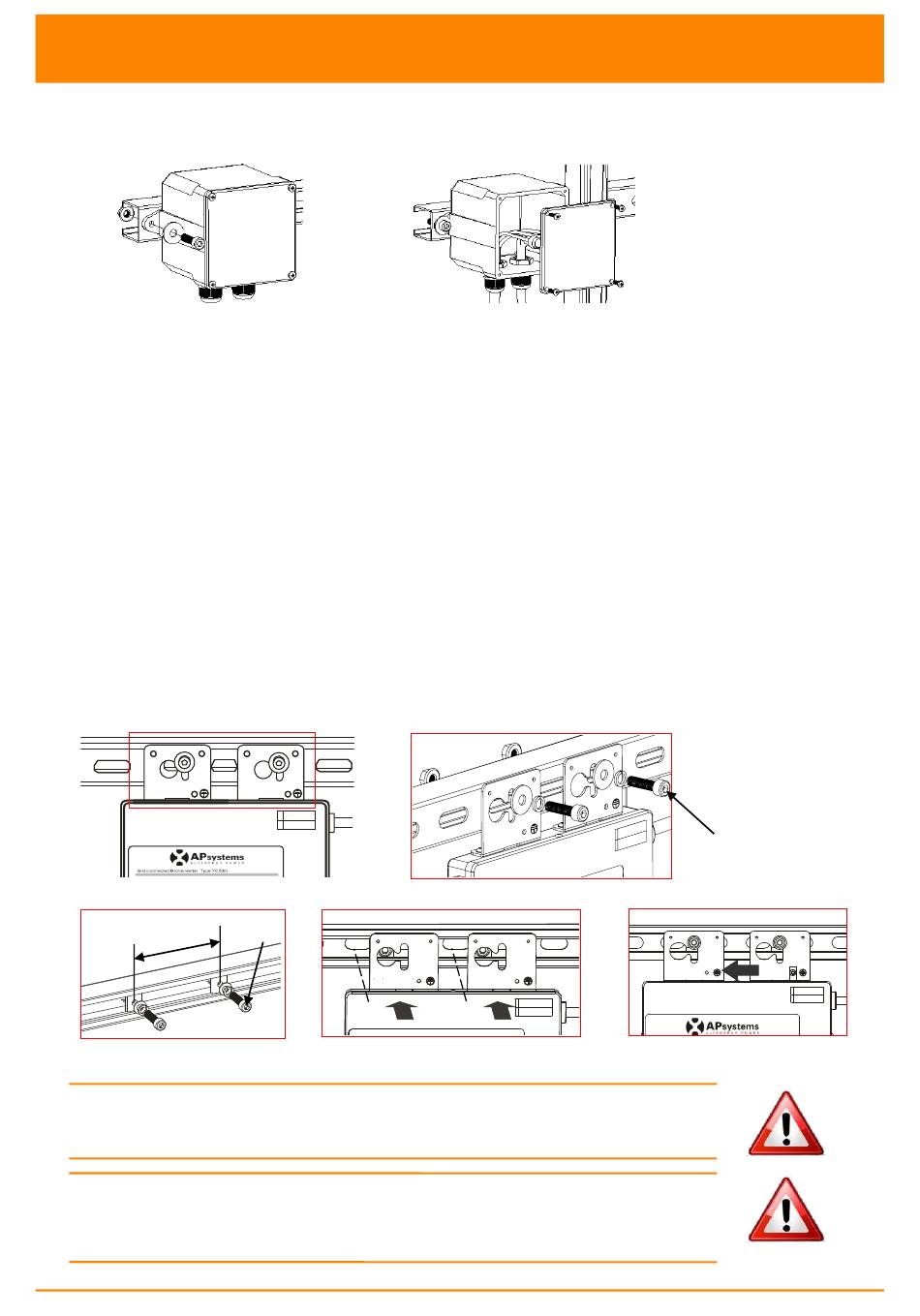

Stap 3 - Sluit de APsystems Micro-omvormers aan op het
rack of het PV-moduleframe
a. Markeer de locatie van de Micro-omvormer op het frame, ten
opzichte van de verdeeldoos van de PV-module of andere obstructies.
b. Monteer op elk van deze locaties één Micro-omvormer met de
hardware die wordt aanbevolen door de leverancier van het
moduleframe.
Optie 1:
B
Optie 2:
100 mm
Afbeelding 4
WAARSCHUWING:
u controleren of de nutsspanning op het gemeenschappelijk verbindingspunt
overeenkomt met de nominale spanning op het label van de Micro-omvormer.
WAARSCHUWING:
deze wordt blootgesteld aan direct zonlicht. Laat ten minste 1,5 cm (3/4 inch)
ruimte vrij aan de bovenkant en onderkant van de Micro-omvormer voor
voldoende ventilatie.
A
M8
Voordat u een van de Micro-omvormers installeert, moet
Monteer de Micro-omvormer niet op een locatie waar
Installatie-/gebruikershandleiding APsystems YC500I
Afbeelding 2
M8
Afbeelding 3
9
