Installatieprocedures

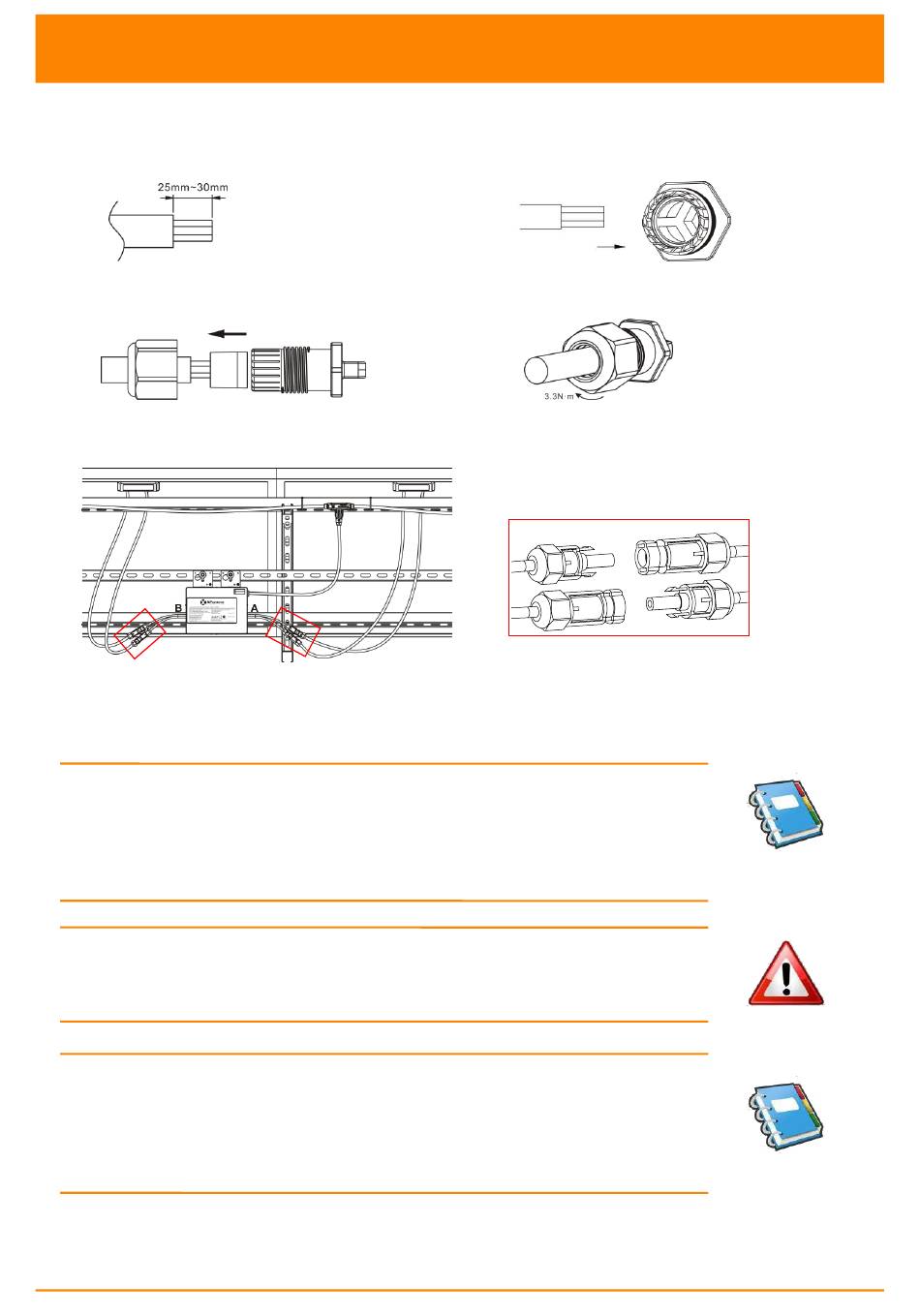

Stap 5 - Plaats een AC-busbeschermdop op het uiteinde van
de AC -buskabel
a. Verwijder de kabelbescherming.
b.
Steek de kabeluiteinden in de afsluitdop.
Moer
Afsluitdop
Stap 6 - De APsystems Micro-omvormer aansluiten op de PV-modules
De negatieve pool van de DC-ingang voor de YC500-omvormer wordt
aangesloten op een geaarde eenheid binnen de behuizing.
OPMERKING:
Wanneer de DC-kabels worden aangesloten, moet de
Micro-omvormer direct drie keer groen gaan knipperen. Dit gebeurt
zodra de kabels worden aangesloten en geeft aan dat de
Micro-omvormer correct functioneert. Deze volledige controlefunctie
start en stopt binnen 5 seconden na het aansluiten van de unit, dus
let goed op deze lampjes wanneer u de DC-kabels aansluit.
WAARSCHUWING:
DC-bedrading correct is geïnstalleerd. Zorg ervoor dat er geen AC
en/of DC-kabels bekneld of beschadigd raken. Controleer of alle
verdeeldozen goed zijn dichtgemaakt.
OPMERKING:
De A- en B-kanten komen overeen met de locatie van
de modules, de EMA-registratie toont de instemming in deze
installatie. Als er andere aansluitmogelijkheden zijn, stuur ons dan
de installatietekeningen per e-mail om te registreren, anders komt de
overeenkomstige onderdelenlocatie van de A, B-zijden niet overeen
met de EMA-positie.
Behuizing
Controleer nauwkeurig of alle AC- en
Installatie-/gebruikershandleiding APsystems YC500I
c. Plaats de draden in de kabelklemmen.
d. Draai de moer aan met 3,3 Nm totdat
het vergrendelingsmechanisme de
onderkant raakt.
Afbeelding 8
Afbeelding 9
11
