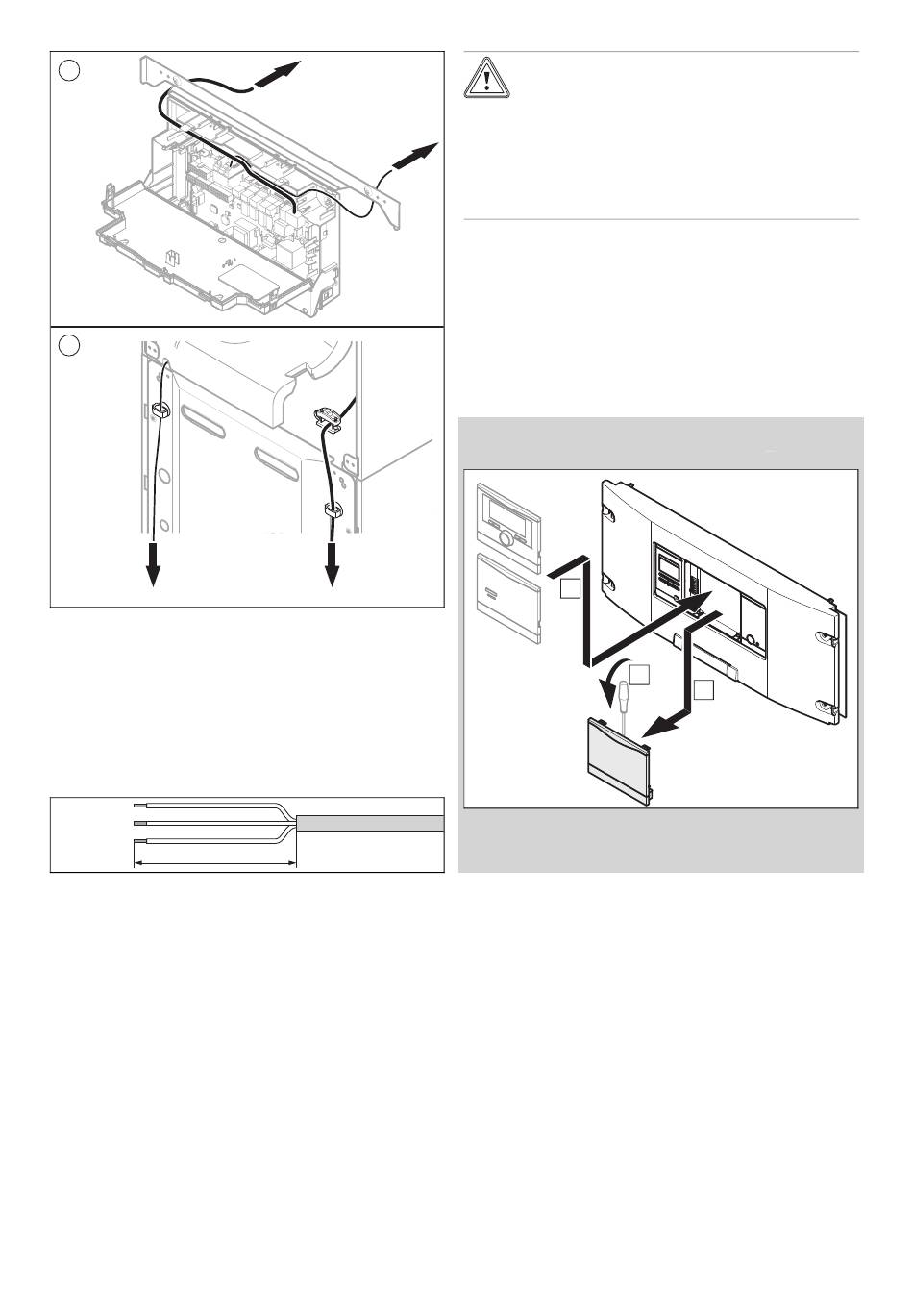

5.6.2
Bedrading uitvoeren
1
2
24V / eBUS
1
Verloop van de kabels
aan de schakelkast
2
Verloop van de kabels
aan de achterwand van
het product
1.
Leid de aansluitleidingen van de aan te sluiten compo-
nent door de kabeldoorvoer tot aan de schakelkast.
2.
Verkort de aansluitleidingen indien nodig.
≤
30 mm
3.
Strip flexibele leidingen zoals weergegeven op de af-
beelding. Let er hierbij op dat de isolatie van de ver-
schillende aders niet wordt beschadigd.
4.
Isoleer de binnenste draden slechts zodanig dat
goede, stabiele verbindingen tot stand gebracht
kunnen worden.
5.
Om kortsluitingen door losse draden te vermijden, dient
u de geïsoleerde einden van de draden van draadeind-
hulzen te voorzien.
6.
Schroef de betreffende stekker aan de aansluitleiding.
7.
Controleer of alle aders correct op de aansluitklemmen
van de stekker bevestigd zijn. Corrigeer evt.
8.
Steek de stekker in de bijbehorende stekkerplaats van
de printplaat.
0020201891_07 Installatie- en onderhoudshandleiding
5.6.3
230V
24V / eBUS
1.
2.
3.
5.6.4
Voorwaarde: Als u een weersafhankelijke eBUS-thermostaat of een kamer-
temperatuurafhankelijke eBUS-thermostaat van het merk Vaillant aansluit:
230V
▶
▶
Stroomtoevoer tot stand brengen
Opgelet!
Risico op materiële schade door te hoge
aansluitspanning!
Bij netspanningen boven 253 V kunnen elek-
tronische componenten vernietigd worden.
▶
Zorg ervoor dat de nominale spanning van
het stroomnet 230 V bedraagt.
Neem alle geldende voorschriften in acht.
Zorg voor een vaste aansluiting en installeer een schei-
dingsinrichting met minstens 3 mm contactopening
(bijv.: zekering of vermogensschakelaar).
Zorg ervoor dat de vrije toegang tot de netaansluiting
altijd gegarandeerd is en dat deze niet afgedekt of door
een obstakel geblokkeerd kan worden.
Thermostaat in de schakelkast installeren
C
A
Installeer de thermostaat in de schakelkast.
Overbrug de stekker 24V=RT indien dit nog niet gebeurd
is.
B
17
