6.
Zodra het testprogramma P.00 afgesloten is, opent u
de luchtafscheider (1) op het warmwatercircuit van het
toestel, tot er water uitkomt en daarna sluit u deze.
7.14
Gasinstelling controleren en aanpassen

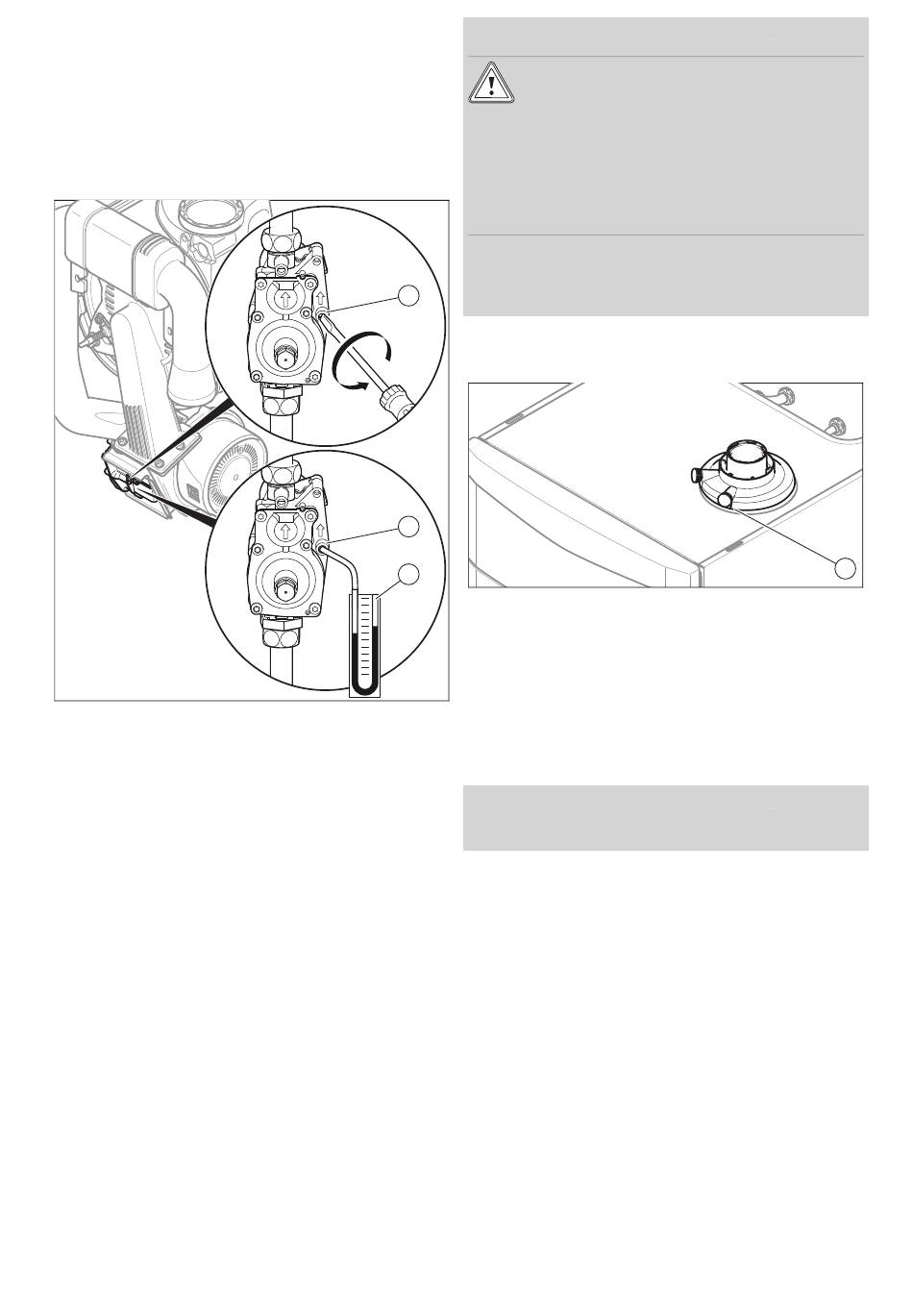

7.14.1 Gasaansluitdruk controleren
(gasstroomdruk)
1.
Sluit de gaskraan.
2.
Maak met een schroevendraaier de afdichtschroef op
de meetaansluiting (1) (schroef onder) van het gasblok
los.
3.
Sluit een manometer (2) aan de meetnippel (1) aan.
4.
Open de gaskraan.
5.
Neem het product met het controleprogramma P.01 in
gebruik.
6.
Meet de gasaansluitdruk ten opzichte van de atmos-
feerdruk.
–
Toegestane gasaansluitdruk bij gebruik met
aardgas LL: 2,0 ... 3,0 kPa
–
Toegestane gasaansluitdruk bij gebruik met
vloeibaar gas P: 2,5 ... 3,5 kPa
7.
Schakel het product uit.
8.
Sluit de gaskraan.
9.
Verwijder de manometer.
10.
Draai de schroef van de meetnippel (1) vast.
11.
Open de gaskraan.
12.
Controleer de meetnippel op gasdichtheid.
24
Voorwaarde: Gasaansluitdruk niet in het toegestane bereik
Opgelet!
Kans op materiële schade en bedrijfssto-
ringen door verkeerde gasaansluitdruk!
Als de gasaansluitdruk buiten het toegestane
bereik ligt, dan kan dit tot storingen in de wer-
king en tot schade aan het product leiden.
▶
Voer geen instellingen aan het product uit.
▶
Neem het product niet in gebruik.
▶
Als u de fout niet kunt verhelpen, breng dan de gasmaat-
schappij op de hoogte.
1
▶
Sluit de gaskraan.
7.14.2 CO₂-gehalte controleren en evt. instellen
(instelling luchtgetal)
1
2
1.
Neem het product met het testprogramma P.01 in ge-
bruik.
2.
Wacht minstens 5 minuten tot het product bedrijfstem-
peratuur bereikt heeft.
3.
Meet het CO₂-gehalte aan de rookgasmeetaansluiting
(1).
4.
Vergelijk de meetwaarde met de betreffende waarde in
de tabel.
Gasinstelwaarden af fabriek (→ Pagina 49)
Voorwaarde: Instelling van het CO₂-gehalte vereist
▶
Demonteer de frontmantel.
Installatie- en onderhoudshandleiding 0020201891_07
1
