Bedieningshandleiding
Veiligheidstijdrelais/stilstandbewaker

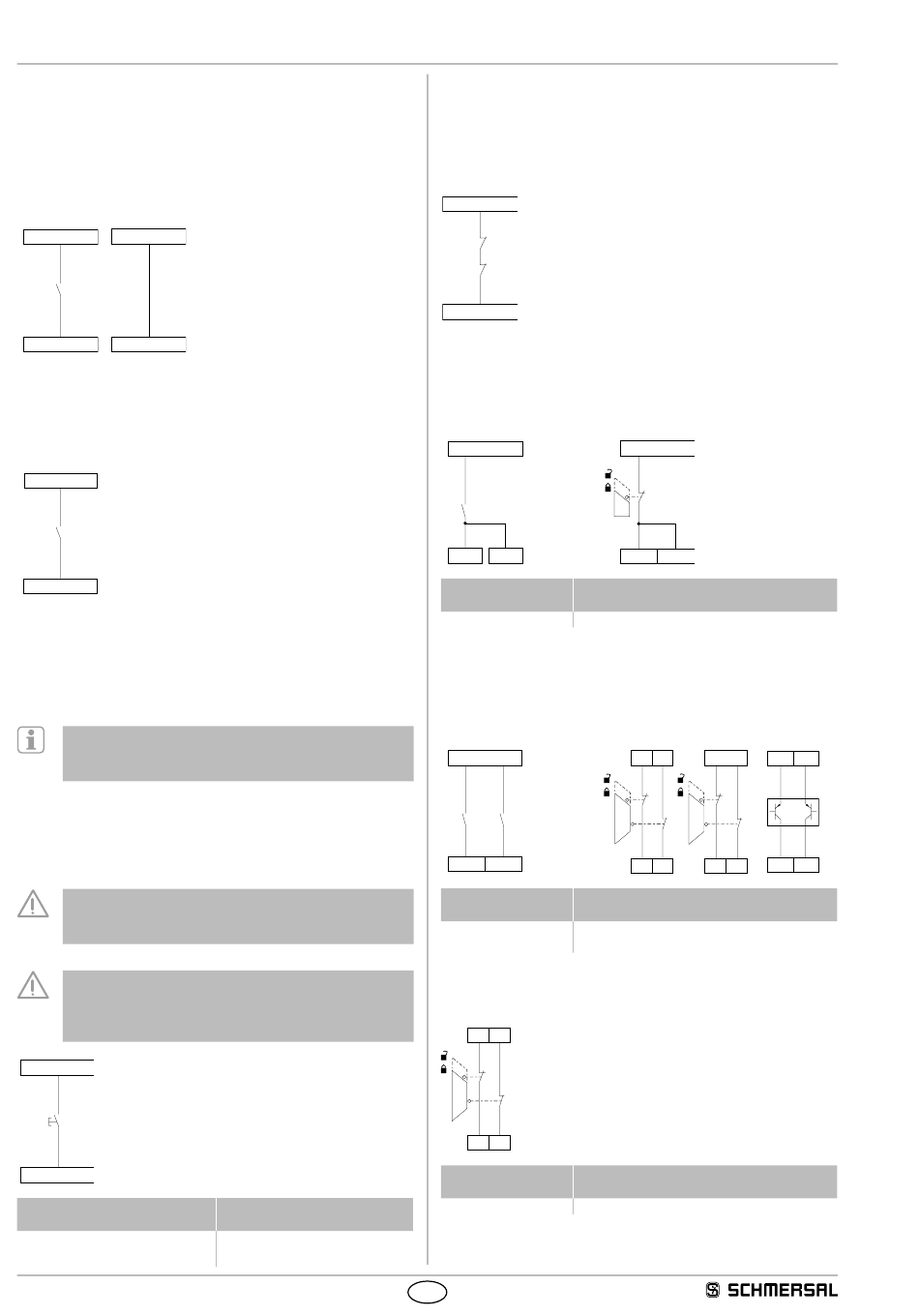

7.3 Startconfiguratie, tijdsbewaking/stilstandsbewaking
7.3.1 Start/Autostart
• De veiligheidsuitgangen kunnen na afloop van de inschakelvertraging
of overschrijding van de onderste grensfrequentie worden
geactiveerd.
• Bij automatische start moet X3 aan S11, S21 of +24 VDC overbrugd
worden
S11/S21/+24 VDC
S11/S21/+24 VDC
X3
X3
7.3.2 Reset waarschuwing
• Door het drukken van de resetknop kunnen alle waarschuwingen
worden gewist, die omwille van asynchrone signalen zijn opgetreden.
De resetfunctie wordt uitgevoerd bij het loslaten van de knop.
S11/S21/+24 VDC
X2
7.4 Startconfiguratie veiligheidsdeurbewaking
7.4.1 Externe resetknop
• De manuele start of de activering van de veiligheidsmodule gebeurt bij
het loslaten van de knop.
Bewaking van de max. bedieningstijd 0,03 s ... 3 s.
Bij overschrijding van de tijd wordt de veiligheidsmodule niet
gestart!
7.4.2 Reset zonder flankbewaking/automatische start
• De manuele start of de activering van de veiligheidsmodule gebeurt bij
het indrukken van de knop (niet bij het loslaten!).
• Bij automatische start moet X4 aan S31, S41 of +24 VDC overbrugd
worden
Niet toegelaten zonder bijkomende maatregelen indien het
risico bestaat dat men over de beschermvoorziening heen
kan stappen!
In de zin van IEC/EN 60204-1 paragraaf 9.2.5.4.2 is de
bedrijfsmodus "Automatische start" alleen beperkt toegelaten. In
het bijzonder moet een onopzettelijke herstart van de machine
door andere geschikte maatregelen verhinderd worden.
S31/S41/+24 VDC
J
X4
Resetknop
met flankdetectie
Positie draaischakelaar
1, 2, 5, 6, 8, 9, 12, 13
10
Resetknop zonder flankdetec-
tie/automatische start
Positie draaischakelaar
3, 4, 7, 10, 11, 14, 15
7.4.3 Terugkoppeling
• Geschikt voor contactversterking of contactvermenigvuldiging
via externe relais met gedwongen uitgevoerde contacten. Als de
terugkoppeling niet nodig is, moet hier een overbrugging gemaakt
worden.
S31/S41/+24 VDC
K
C
K
D
X5
7.5 Sensorconfiguratie
Eenkanalige signaalverwerking
(Cat. 1 – PL c volgens ISO 13849-1 mogelijk)
S11/S21/+24 VDC
+24 VDC
S12
S22
S12 S22
Positie
draaischakelaar
9, 11, 13, 15
Veiligheidsdeurbewaking en tijdsbewaking
Tweekanalige signaalverwerking zonder dwarssluitbewaking
(Cat. 4 - PL e volgens ISO 13849-1 alleen mogelijk mits afgeschermde
bekabeling).
S11/S21/+24 VDC
S12
S22
Positie
draaischakelaar
9, 11, 13, 15
Veiligheidsdeurbewaking en tijdsbewaking
Tweekanalige signaalverwerking met dwarssluitbewaking
(Cat. 4 – PL e volgens ISO 13849-1 mogelijk)
S31 S41
S32 S42
Positie
draaischakelaar
1, 3, 5, 8, 10, 12, 14
NL
SRB-E-402FWS-TS
S31/S41/+24 VDC
S32
S42
Functie
S31 S41
+24 VDC
+24 V +24 V
S32 S42
S32 S42
S32 S42
Functie
(S12/S22 < 5s)
Functie
Veiligheidsdeurbewaking
