Bedieningshandleiding
Veiligheidstijdrelais/stilstandbewaker
8.5 Onderhoud
Wij raden een regelmatige visuele inspectie en functietest aan, inclusief
de volgende stappen:
1. Correcte bevestiging van de veiligheidsmodule controleren
2. Voedingskabel op eventuele beschadigingen controleren
3. Elektrische functie controleren
Als een manuele functietest vereist is om een eventuele
accumulatie van storingen te detecteren, moet deze met de
hieronder opgegeven intervallen uitgevoerd worden:
• minstens een maal per maand voor PL e met categorie
3 of categorie 4 (volgens ISO 13849-1) of SIL 3 met HFT
(Hardwarefouttolerantie) = 1 (volgens IEC 62061);
• minstens alle 12 maanden voor PL e met categorie 3
of categorie 4 (volgens ISO 13849-1) of SIL 3 met HFT
(Hardwarefouttolerantie) = 1 (volgens IEC 62061).
Beschadigde of defecte componenten moeten onmiddellijk
vervangen worden.
9. Demontage en afvalverwijdering
9.1 Demontage
De veiligheidsmodule mag uitsluitend in spanningsloze toestand
gedemonteerd worden.
9.2 Afvalverwijdering
De veiligheidsmodule moet op een correcte manier volgens de
geldende nationale voorschriften en wetgevingen afgevoerd worden.
12
10. Bijlage

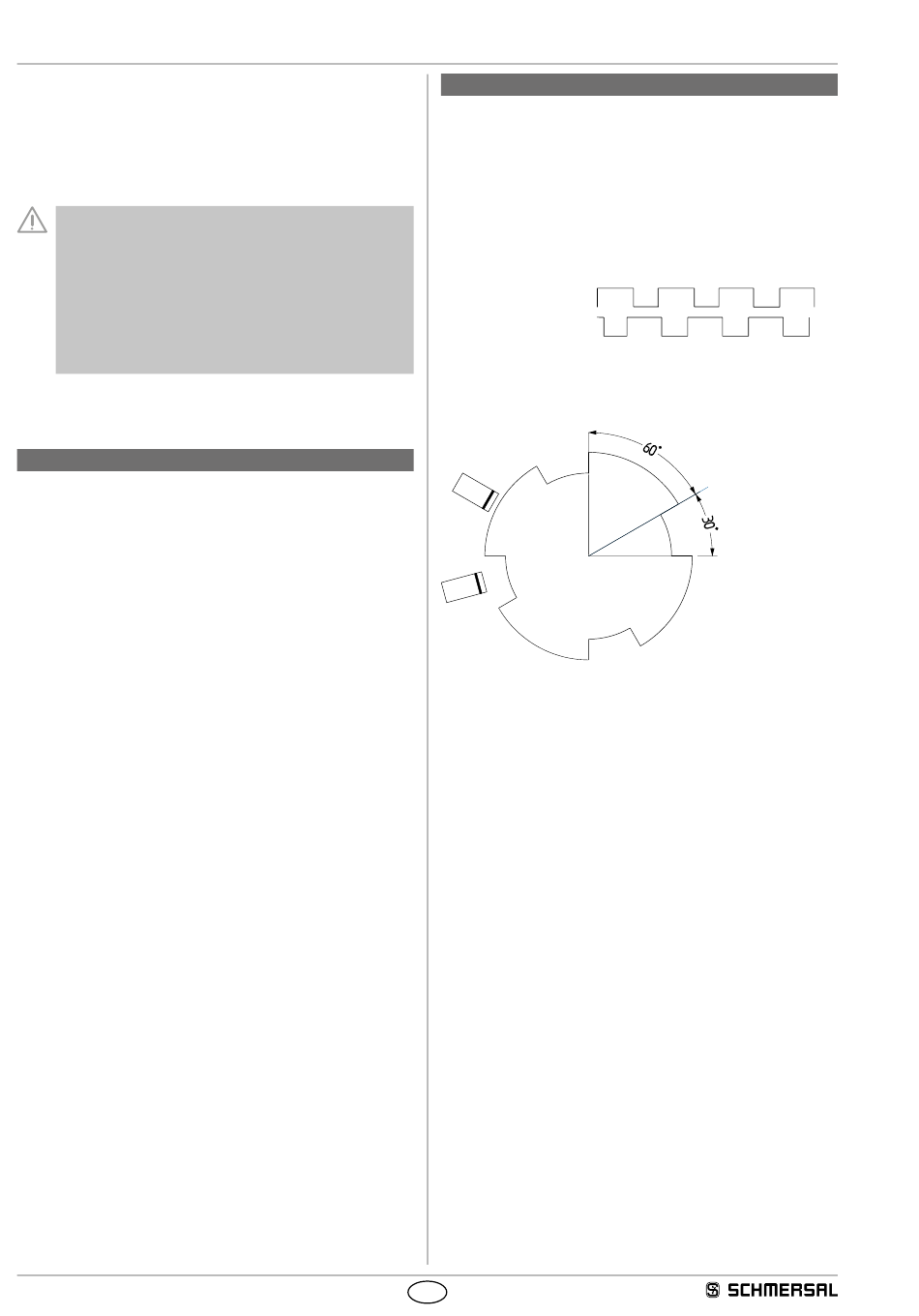

10.1 Aanwijzingen voor de schakeling
Tweekanalige signaalverwerking met niveaubewaking
De naderingsschakelaars moeten worden vastgezet op een
nokkenschijf, zodat ten minste een naderingsschakelaar altijd bediend
is. Dit kan bereikt worden door een minimum 1:1 verdeling van de
nokkenschijf. Bij een correcte installatie van de naderingsschakelaars
moet bijv. het volgende signaalverloop verkregen worden door
gebruikmaking van de schakelhysterese van de naderingsschakelaars
tijdens het draaien van de nokkenschijf.
Naderingsschakelaar 1:
Naderingsschakelaar 2:
De instelling van de naderingsschakelaars wordt vereenvoudigd door
een 2:1 indeling of hoger van de nokkenschijf.
Voorbeeld nokkenschijf
Naderingsschakelaar/impulsgever
PNP-schakelende sensoren met NO-functie gebruiken.
NL
SRB-E-402FWS-TS
