Onderhoud
AANDRIJFTANDWIEL
•
Het aandrijftandwiel (randtandwiel) is een slijtagepunt
en moet elke twee tot drie kettingen worden
vervangen, of wanneer de tanden te scherp worden of
als de groef door de bovenkant van de tanden snijdt.
•
Controleer het tandwiel op slijtage.
•
Het naaldlager in de adapter met spieën moet
regelmatig worden gesmeerd en worden
vervangen met elke nieuwe koppelingskom.

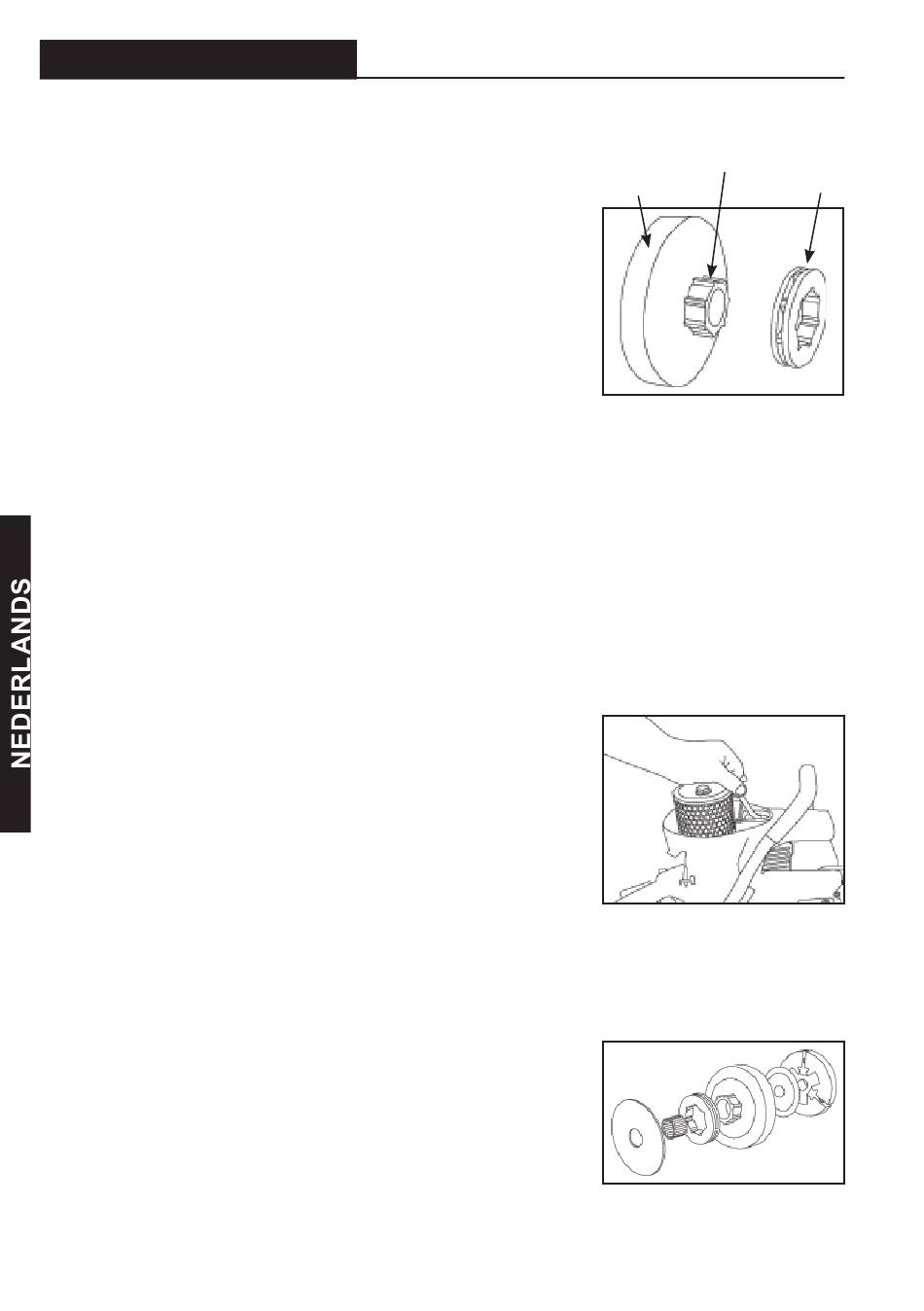

Een randtandwielsysteem bestaat uit een
koppelingskom met een adapter met spieën en een randtandwiel.
Wanneer het randtandwiel is versleten, is dat het enige onderdeel dan
moet worden vervangen. De koppelingskom met adapter met spieën
is een slijtageonderdeel dat moet worden vervangen elke 3 tot 5 keer
dat het randtandwiel is vervangen.
•
Controleer het aandrijftandwiel door de koppelingskom te draaien.
Vervang het lager als het versleten is.
AANDRIJFTANDWIELEENHEID VERWIJDEREN EN MONTEREN
•
Verwijder de zijafdekking, de kettinggeleider, de diamantketting
en de slurrieafscherming van de koppeling.
•
Verwijder de gloeibougie en steek de aanslag van de
zuiger (geleverd bij iedere zaag) in de opening voor de
gloeibougie. Trek langzaam aan het startkoord totdat
de zuiger stopt. Gebruik een sleutel van 19 mm om
de koppeling rechtsom te draaien en verwijder deze.
•
Schuif de eenheid koppelingskom/aandrijftandwiel
van de as. Verwijder het naaldlager en controleer
of ernstige slijtage of schade.
•
Schuif het randtandwiel op de adapter met spieën, met een van beide kanten
naar buiten.
•
Breng een ruime hoeveelheid vet aan op het naaldlager.
•
Plaats een dunne metalen ring op de aandrijfas. Schuif het naaldlager
en de koppelingskom met randtandwiel op de as.
•
Monteer de koppeling door deze linksom op de
aandrijfas te draaien en stevig vast te draaien.
Vervang de slurrieafscherming van de koppeling.
De installatie van de aandrijftandwieleenheid
is nu voltooid.
© 2022 Oregon®, Oregon Tool Inc. Specificaties kunnen zonder
42
voorafgaande kennisgeving worden gewijzigd. REV10102022 F/N 577451
GEBRUIKERSHANDLEIDING 680ES
Koppelingskom
Adapter met spieën
Randtandwiel
