Externe verbrandingslucht via de vloer
Als u via de vloer externe verbrandingslucht op uw kachel wilt aan-
sluiten en u hebt voor een Scan 63 vloerplaat gekozen, dan kunt u
deze via de vloerplaat aansluiten.
Als u Scan 62 installeert (175 mm van de achterwand) / Scan 63 instal-
leert (150 mm van de achterwand), verwijdert u de afdekplaat van
de vloerplaat door met een boor van Ø 6 mm gaten te boren. Zie de
afbeeldingen hieronder.

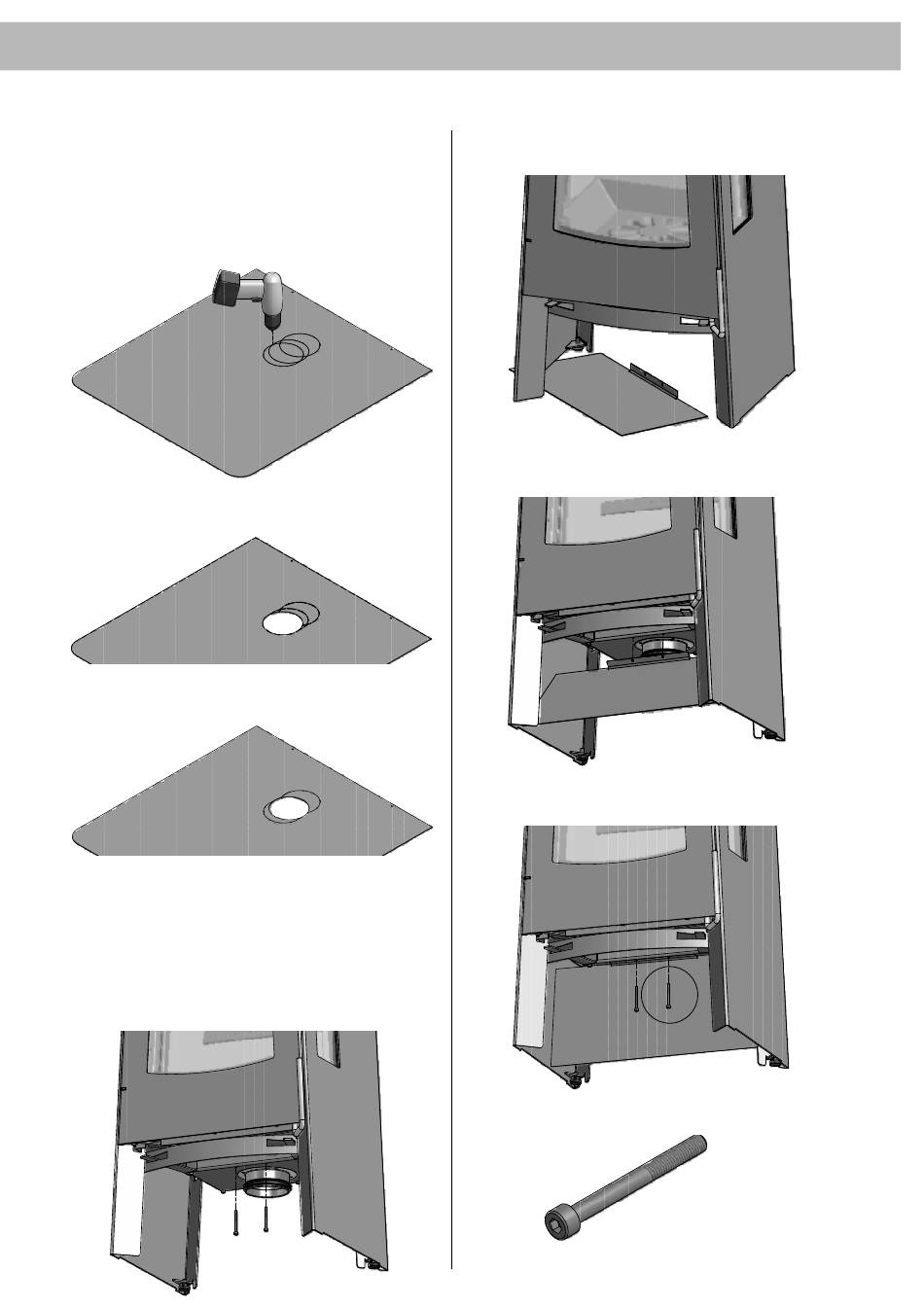

Aansluitgat in vloerplaat voor externe verbrandingslucht voor Scan
62 (installatie 175 mm van achterwand).
Aansluitgat in vloerplaat voor externe verbrandingslucht voor Scan
63 (installatie 150 mm van achterwand).
Dekpaneel voor het aansluiten van externe ver-
brandingslucht
Als accessoire kunt u een paneel kopen dat de aansluiting van
externe verbrandingslucht verbergt. Dit paneel moet als volgt wor-
den gemonteerd:
Verwijder de schroeven. Bewaar de schroeven voor hergebruik bij het
vastzetten van het dekpaneel.
M O N TA G E
Plaats het dekpaneel en zet het vast (zie afbeelding hieronder).
H
H
2 stk. unbrakoskruer M5x50
