4.8
Aardaansluiting
Verwante onderwerpen
"5.4.6 Aarding van de omvormer plannen", pag. 39
"7.5 Omvormerbehuizing aarden", pag. 60

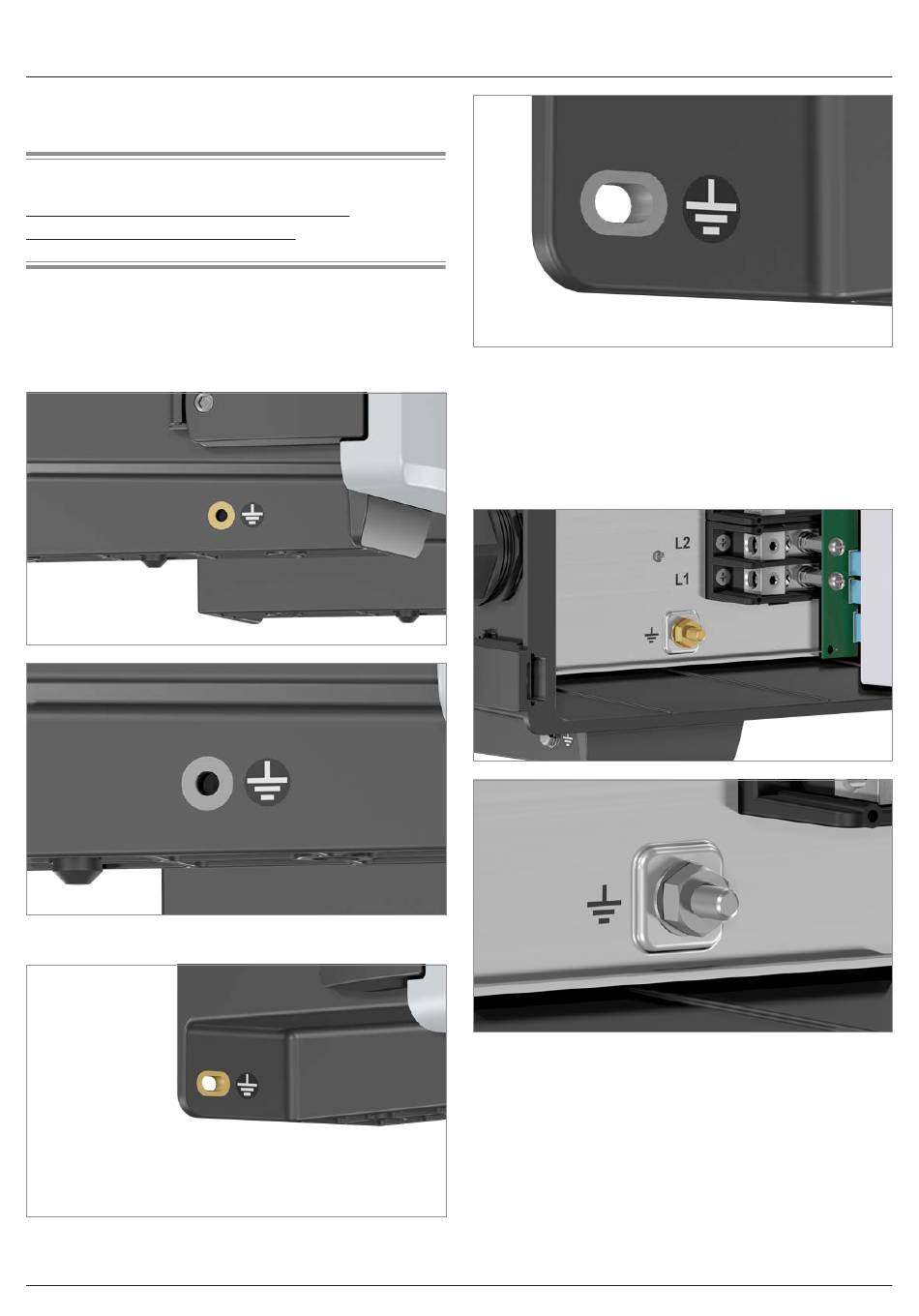

4.8.1 Aarding van de omvormerbehuizing
De omvormer biedt 2 mogelijkheden om de omvormerbehuizing
te aarden.
Afb. 4.14:
Aardaansluiting op de linkervoet van de omvormer
Installatie- en gebruikshandleiding M50A_260 Productversie L of M EU V1.3 NL 2023-08-14
Afb. 4.15:
Aardaansluiting op het linker montagegat
De kabelschoen, de M6-schroef, de veerring en de onderlegring
zijn nodig voor het aansluiten van de aardingskabel op de linker-
voet van de omvormer. Een getande ring is niet nodig.
4.8.2 PE-aansluiting
Afb. 4.16:
PE-aansluiting
De M8-moer, veerring en onderlegring zijn in de omvormer
gemonteerd. Een getande ring is niet nodig.
4 Productoverzicht
Aardaansluiting
23
