5 Installatie plannen
Planning van de aansluiting van de zonnepanelen (DC)
5.5.5 Gebruik van stringzekeringen
Bij het aansluiten van 1 of 2 modulestrings per DC-ingang zijn
geen stringzekeringen nodig.
+
–
DC 1
DC 2
DC 3
DC 4
DC 5
DC 6
1

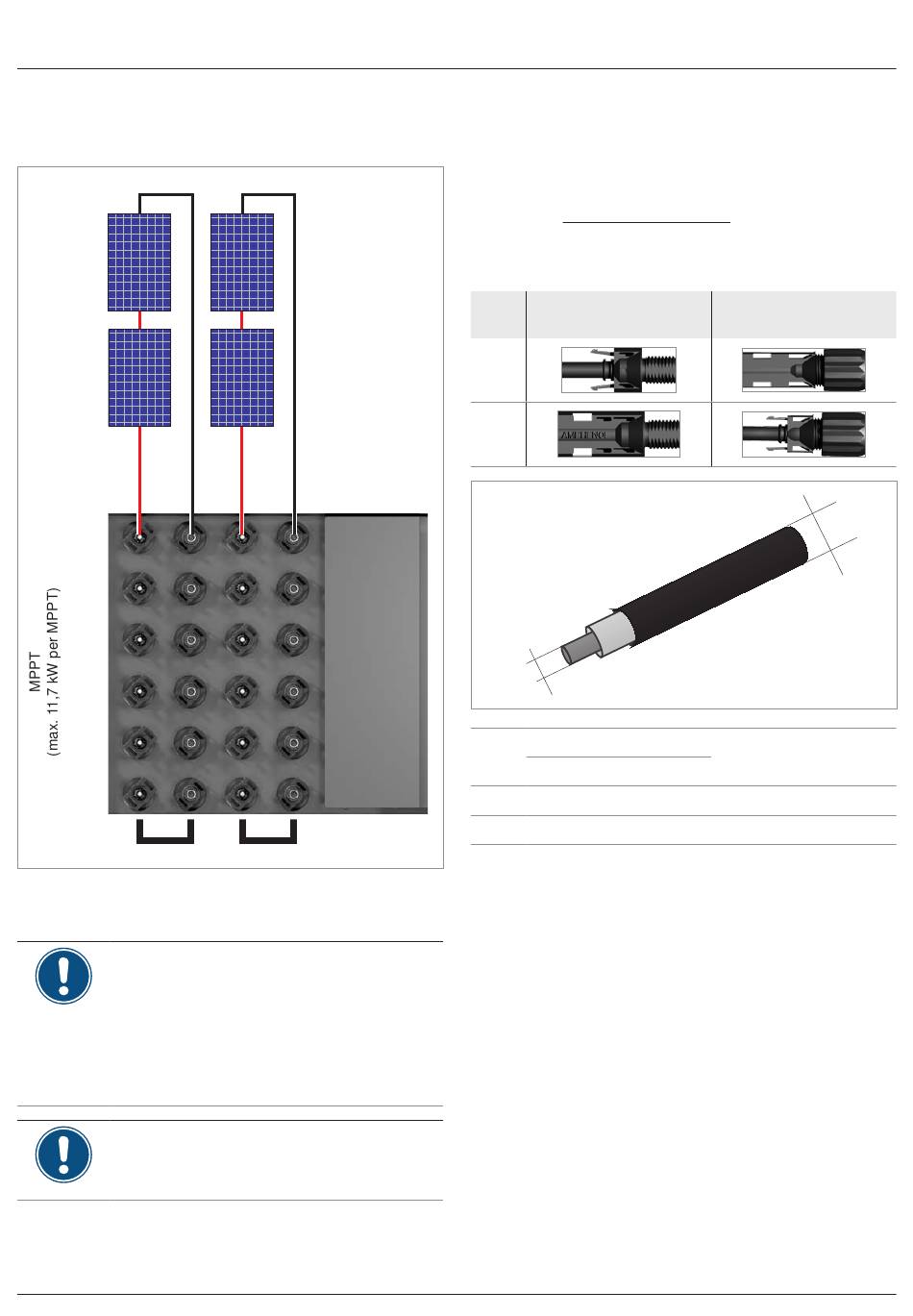

Afb. 5.25:
Aansluiting van 1 of 2 modulestrings per DC-ingang
(= MPP-tracker): geen stringzekeringen nodig
Er zijn geen stringzekeringen in de omvormer
ingebouwd! Bij Delta zijn bijpassende string-
zekeringen met 15 A en 20 A als toebehoren
verkrijgbaar. Deze stringzekeringen worden in de
DC-kabel geïntegreerd.
Neem hiervoor telefonisch contact op met de
Delta-klantenservice. De contactgegevens vindt
u op de laatste pagina van deze handleiding.
Houd altijd rekening met de Maximale retours-
troomcapaciteit van de zonnepanelen bij de
keuze van beschermingsvoorzieningen (bijvoor-
beeld stringzekeringen).
44
+
–
2
5.5.6 Specificaties voor de DC-kabels
De DC-stekkers voor alle DC-connectoren worden bij de omvor-
mer meegeleverd.
De DC-stekkers zijn uitsluitend geschikt voor koperen kabels.
De montagehandleiding voor de DC-stekkers kunt u downloaden
bij Amphenol: www.amphenol-solar.com.
Raadpleeg de specificaties in onderstaande tabel als u wilt bijbe-
stellen of een ander formaat nodig hebt.
DC-stekker voor DC-ka-
bel
DC–
DC+
a
a
mm
2
DC+
4 / 6
5,3 - 7,65
DC–
4 / 6
5,3 - 7,65
1)
Bij de levering inbegrepen
Specificatie van de DC-kabels
Afb. 5.26:
Installatie- en gebruikshandleiding M50A_260 Productversie L of M EU V1.3 NL 2023-08-14
DC-verbindingen op de
omvormer
^
b
DC-stekker van Amp-
henol
1)
mm
H4CFC4D●S
H4CMC4D●S
b
