Opbouw en werking
Bedieningspaneel met grafisch display en radiobedie-
4.3.3
ning in de werkkooi

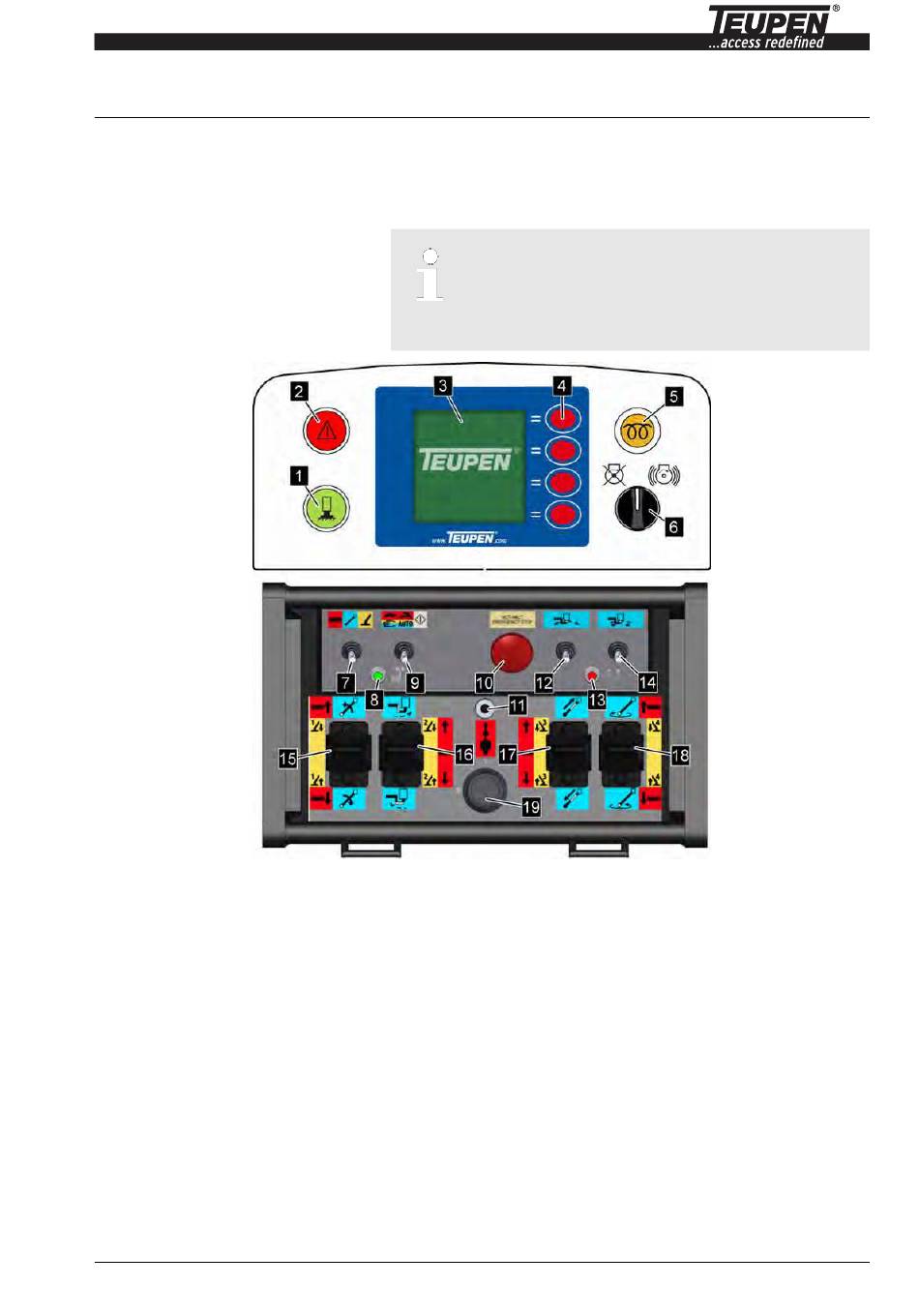

Afb. 31: Bedieningspaneel in de werkkooi
1
Groen lampje
2
Rood lampje
3
Grafisch display
4
Functietoetsen (4x)
5
Voorgloeiknop
6
Knevelschakelaar [Motor Aan/Uit]
7
Tuimelschakelaar [Functiekeuze]
8
Statuslampje (groen)
29.01.2013
Hoogwerker met Fuzzy-IV-besturing Leo30T & Leo36T
De functies „Optillen" en
„Uitschuiven" kunnen alleen maar gebruikt
worden als de radiobediening zich in de
houder in de werkkooi bevindt.
9
Tuimelschakelaar
[Kruip-/IJlgang, Hand-/Automatisch
bedrijf/Start]
10
Noodstop-knop
11
Radioantenne
12
Tuimelschakelaar
[Werkkooi schuin zetten]
13
Acculampje (rood)
14
Tuimelschakelaar
[Werkkooi zwenken]
15-18
Besturingshendel
19
Draaischakelaar
[Radiobediening Aan/Uit]
