Werkwijze om de afstandsbediening te installeren
Schakelkast
(ter plaatse te voorzien)
(Gebruik het als optie
verkrijgbare toebehoren
KJB111A)
VOORZICHTIG
● Selecteer voor de installatie zo mogelijk een plat oppervlak.
● Draai de montageschroeven niet te vast, want de onderste kast zou anders vervormd
kunnen worden.

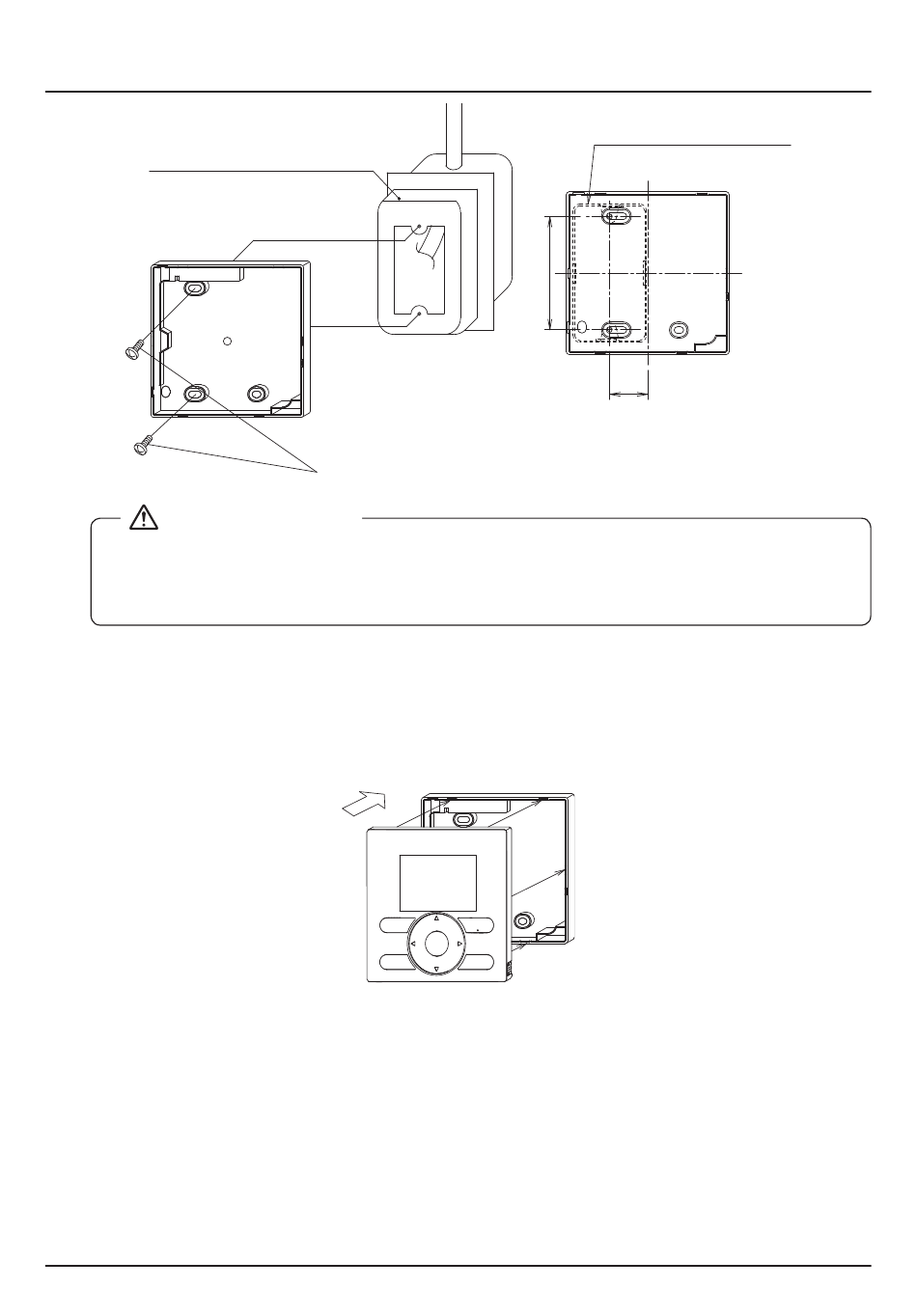

3-6 De bovenste kast bevestigen.
● Lijn de bovenste kast uit op de lipjes van de onderste kast (6 plaatsen) en schuif de bovenste
kast erin.
● Let op dat u de bedrading tijdens het monteren niet klemt.
● Verwijder de beschermlaag die op de bovenbehuizing is geplakt.
Installatiehandleiding
9
Kleine schroeven (M4×16)
Schakelkast voor een
unit (zonder deksel)
84
28
(Montage-afstand)
BRC2E52C7 / BRC3E52C7
–
4P368041-1
2014.02
