Werkwijze om de afstandsbediening te installeren

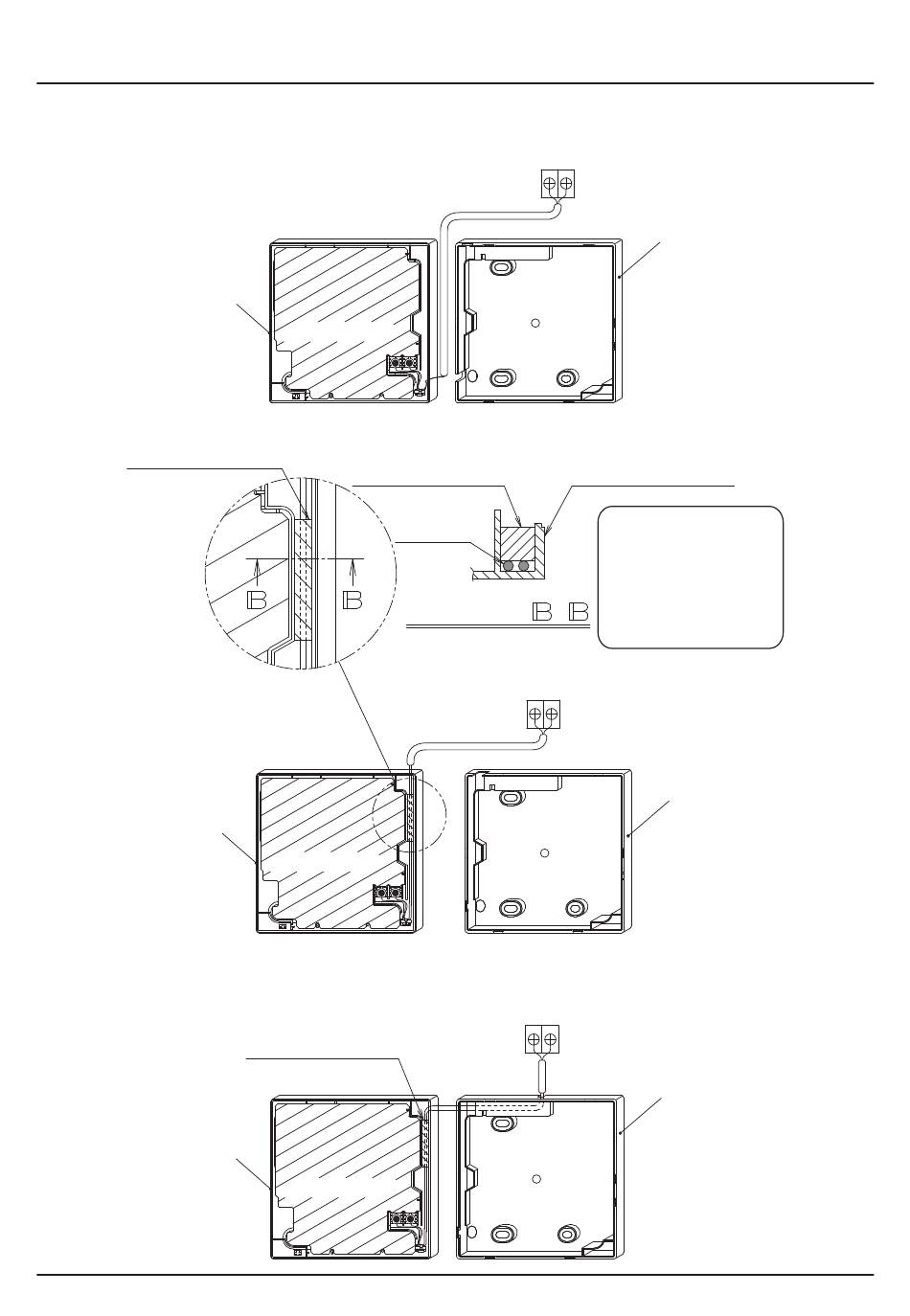

3-4-2 Uitgang links
Bovenste
behuizing
3-4-3 Uitgang linksboven
Bedradinghouder
Bovenste
behuizing
3-4-4 Uitgang midden boven
Bovenste
behuizing
Installatiehandleiding
7
Printplaat
Bedradinghouder
Bedrading
Dwarsdoorsnede
Printplaat
Bedradinghouder
Printplaat
Binnenunit
P1
P2
Onderste
behuizing
Bovenste behuizing
Monteer de
meegeleverde
bedradinghouder
om de bedrading
-
niet te knijpen, zie
afbeelding links.
Binnenunit
P1
P2
Binnenunit
P1
P2
Onderste
behuizing
Onderste
behuizing
BRC2E52C7 / BRC3E52C7
–
4P368041-1
2014.02
