Montage
5.2

Montage van het instrument

5.2.1

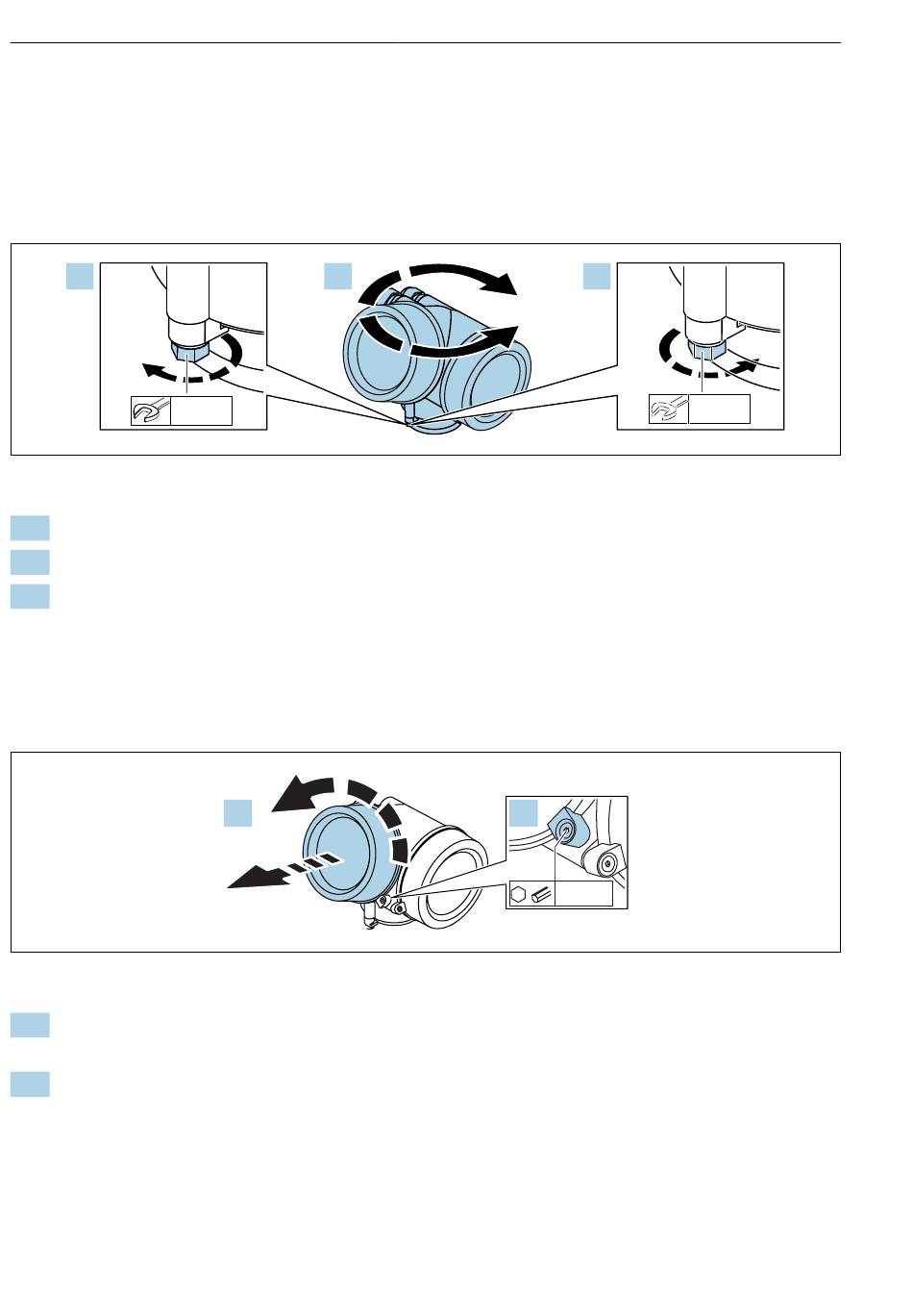

Verdraaien van de transmitterbehuizing

De transmitterbehuizing kan worden verdraaid voor eenvoudiger toegang tot het
aansluitcompartiment of de displaymodule:
1.
8 mm
1.
Maak de borgschroef met een steeksleutel los.
2.
Verdraai de behuizing in de gewenste richting.
3.
Zet de borgschroef vast (1,5 Nm voor kunststof behuizing; 2,5 Nm voor aluminium
roestvrij stalen behuizing).
5.2.2

Verdraaien van het display

Openen van het deksel
1.
Maak de schroef op de borgklem van het deksel van het elektronicacompartiment los
met een inbussleutel (3 mm) en verdraai de klem 90 ° linksom.
2.
Schroef het deksel van het elektronicacompartiment en controleer de dekselafdichting;
vervang indien nodig.
10
2.
2.
Levelflex FMP53 PROFIBUS PA
3.
max. 350°
1.
3 mm
8 mm
A0032242
A0021430
Endress+Hauser
