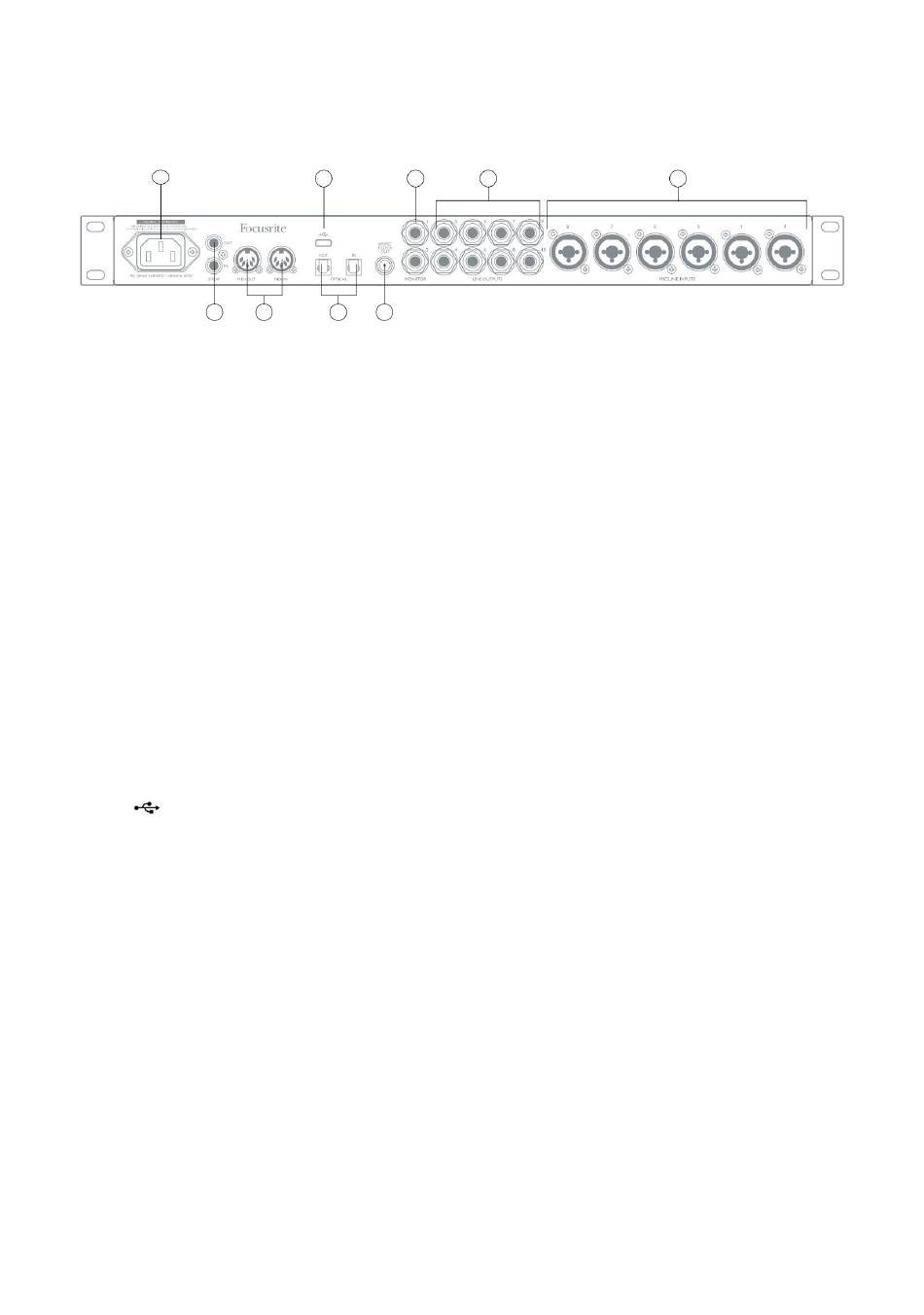

Achter paneel

1. MIC/LINE INPUTS 3 tot 8 – Combo XLR-ingangsaansluitingen - sluit andere microfoons of lijnniveausignalen aan via XLR- of

¼"-aansluitingen, indien van toepassing. Voor signalen op lijnniveau kunnen ¼" TRS (gebalanceerd) of TS (ongebalanceerd)

jackpluggen worden gebruikt.

2. LIJNUITGANGEN 3 tot 10 – acht gebalanceerde analoge lijnuitgangen op ¼" jack-aansluitingen; gebruik TRS-aansluitingen

voor een gebalanceerde verbinding of TS-aansluitingen voor ongebalanceerde. Signalen die naar deze uitgangen worden

gerouteerd, worden gedefinieerd in Focusrite Control, voor het aansturen van alternatieve luidsprekers (dwz middenveld,

nabijveld, enz.), de extra luidsprekers in een meerkanaals monitoringsysteem of om audio naar externe FX-processors te

sturen.

3. MONITOR 1 en 2 – twee gebalanceerde analoge lijnuitgangen op ¼" jack-aansluitingen (met "anti-thump"); gebruik TRS-

aansluitingen voor een gebalanceerde verbinding of TS-aansluitingen voor ongebalanceerde. Dit zijn ook lijnuitgangen 1

en 2 en worden over het algemeen gebruikt voor het aansturen van de L- en R-hoofdluidsprekers van uw monitoringsysteem.

De uitvoerroutering kan echter worden aangepast in Focusrite Control.

4. OPTICAL IN en OUT – twee TOSLINK-connectoren, elk met acht kanalen digitale audio in ADAT-formaat op 44,1/48 kHz

samplefrequentie of vier kanalen op 88,2/96 kHz. Deze ingang kan ook een stereo optische S/PDIF-bron accepteren: deze

optie wordt geselecteerd uit Focusrite Control. Merk op dat deze ingang uitgeschakeld is bij samplefrequenties van

176,4/192 kHz.

5. WORD CLOCK OUTPUT – een BNC-connector met de Clarett+ 8Pre's wordclock; dit zou

worden gebruikt om andere digitale audioapparatuur te synchroniseren.

– USB-aansluiting; sluit de Clarett+ 8Pre met een USB-kabel aan op uw computer.

7. MIDI IN en MIDI OUT – standaard 5-pins DIN-aansluitingen om externe MIDI-apparatuur aan te sluiten. U kunt MIDI-gegevens

verzenden/ontvangen tussen uw computer en externe MIDI-apparaten.

8. SPDIF IN en OUT – twee phono-aansluitingen (RCA) die tweekanaals digitale audiosignalen in en uit de Clarett+ 8Pre in S/

PDIF-formaat vervoeren. Net als alle andere in- en uitgangen, kan de routering van S/PDIF-signalen worden aangepast in

Focusrite Control.

9. AC-netvoeding – standaard IEC (AC)-connector. De Clarett+ 8Pre is uitgerust met een "universele" voeding en werkt op elke

AC-netspanning van 100 tot 240 V, op 50 of 60 Hz.
