Hardwarefuncties

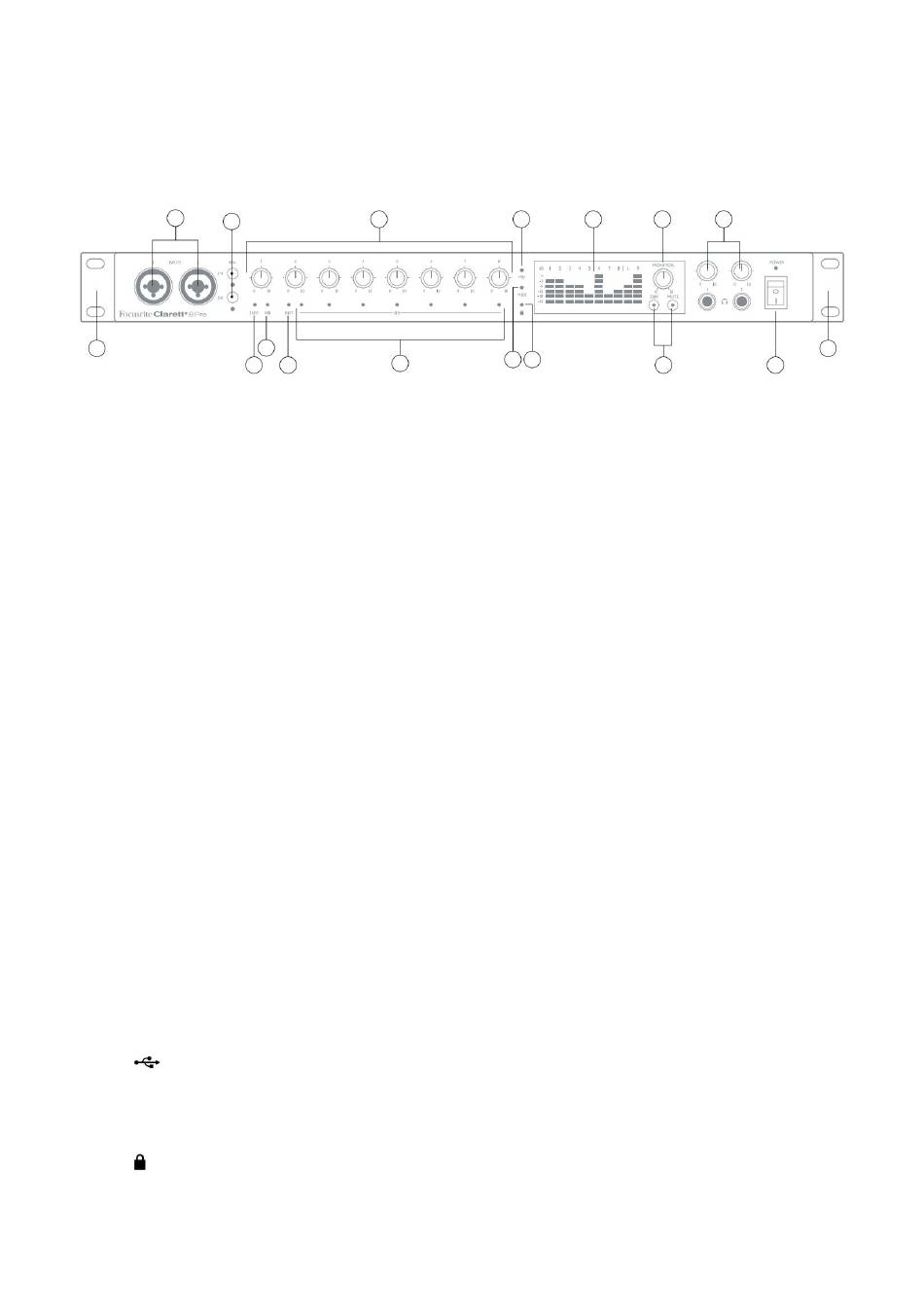

Het voorpaneel bevat alle ingangsversterkings- en bewakingsregelaars, evenals twee ingangsconnectoren voor microfoon-,

lijn- en instrumentsignalen.

1. INPUTS 1 & 2 – Combo XLR-ingangsaansluitingen - sluit microfoons, instrumenten (bijv. gitaar) of lijnniveausignalen aan

via XLR- of ¼"-aansluitingen, al naar gelang. Zowel TRS (gebalanceerd) als TS (ongebalanceerd) jackpluggen

kunnen worden gebruikt voor instrumenten of lijnniveausignalen.

2. 48V – twee schakelaars die 48 V fantoomvoeding inschakelen op de XLR-contacten van de comboconnectoren voor

respectievelijk microfooningangen 1-4 en 5-8. (Merk op dat ingangen 3 tot 8 zich op het achterpaneel bevinden.) Elke

schakelaar heeft een rode LED om aan te geven wanneer fantoomvoeding is ingeschakeld. Houd er rekening mee

dat niet alle microfoons fantoomvoeding nodig hebben. Als u niet zeker weet of uw microfoon deze nodig heeft om te

werken, lees dan de documentatie bij de microfoon.

3. Gain 1 tot 8 – acht draaiknoppen: pas de ingangsversterking aan voor signalen op respectievelijk ingangen 1 tot 8.

4. INST – twee rode LED's die oplichten wanneer de Instrument-modus is geselecteerd voor de jack-ingangen 1 of 2 van

de Focusrite Control- software. Als INST is geselecteerd, worden het versterkingsbereik en de ingangsimpedantie

gewijzigd (ten opzichte van LINE) en wordt de ingang ongebalanceerd gemaakt. Dit optimaliseert het voor het

rechtstreeks aansluiten van instrumenten via een 2-polige (TS) jackplug. Als INST is uitgeschakeld, kunt u signalen

op lijnniveau aansluiten. Lijnniveausignalen kunnen ofwel in gebalanceerde vorm worden aangesloten via een 3-

polige (TRS) aansluiting of ongebalanceerd, via een 2-polige (TS) aansluiting.

5. AIR – acht gele LED's - één per ingang - die oplichten wanneer de AIR-functie is geselecteerd voor de ingang van

Focusrite Control. AIR past de frequentierespons van de ingangstrap aan om klassieke, op transformatoren

gebaseerde Focusrite ISA microfoonvoorversterkers te modelleren.

6. Meters – tien 6-segments LED-balkgrafiekmeters die a) de signaalniveaus van de acht analoge ingangssignalen (meters

1 tot 8) aangeven, en b) de signaalniveaus op de MONITOR 1 en 2

uitgangen (meter L en R). De ingangsmeters tonen het signaalniveau na de ingangsversterkingstrap. De

uitgangsmeters tonen het signaalniveau vóór de monitorniveauregeling [10], wat dus geen invloed heeft op hun

indicatie. De LED's lichten op bij -42 (groen, "signaal aanwezig"), -18 en -12 dBFS (groen), -6 en -3 dBFS (geel) en 0

dBFS (rood). 0 dBFS impliceert digitaal knippen en moet altijd worden vermeden.

(USB actief) – een groene LED die oplicht wanneer het apparaat een verbinding tot stand heeft gebracht

met de computer waarop het is aangesloten.

8. MIDI – een groene LED die oplicht wanneer MIDI-gegevens worden ontvangen op het achterpaneel

MIDI IN-poort.

(Vergrendeld) – een groene LED die de kloksynchronisatie bevestigt, ofwel naar de Clarett+ 8Pre's

interne klok of naar een externe digitale ingang.

8 9
