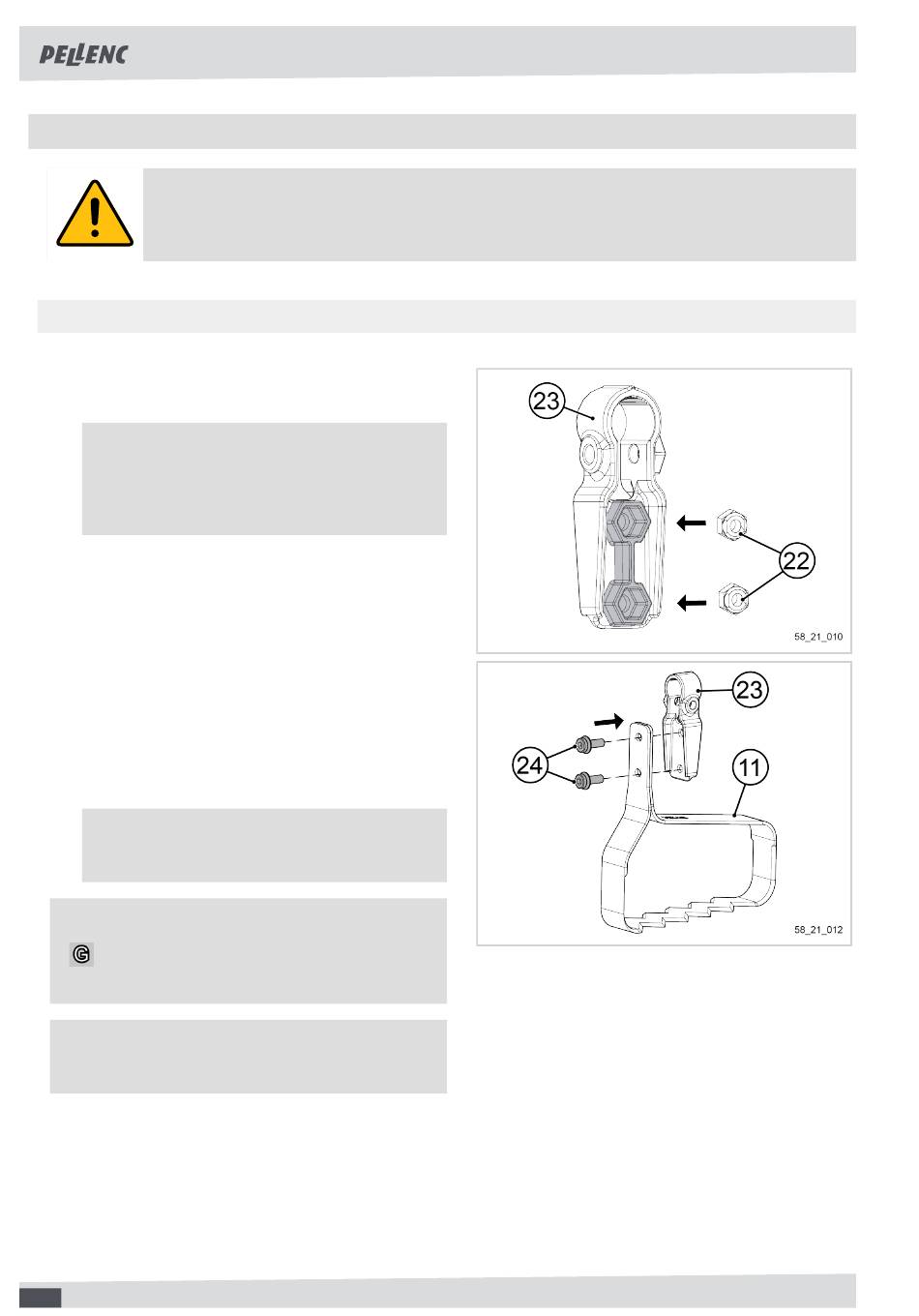

4.2. MONTAGE VAN HET WERKGEREEDSCHAP OP DE KOP VAN DE CULTIVION ALPHA
Let op
Zorg ervoor dat u altijd veiligheidshandschoenen draagt bij het hanteren van het werkgereed-
schap.
4.2.1. MONTAGE VAN DE BEVESTIGINGSSET VAN HET MES
1.
Plaats de twee schroeven (22) in de daarvoor be-
stemde gaten in het bevestigingsonderdeel (23).
Belangrijk
Controleer de montagerichting van de schroe-
ven, het bolle gedeelte moet naar buiten ge-
richt zijn.
2.
Het mes (11) op het bevestigingsonderdeel (23)
plaatsen.
3.
De klemschroeven (24) plaatsen.
4.
De klemschroeven (24) aandraaien tot het moment
met behulp van een zeshoekig opzetstuk van 5 mm
en een momentsleutel.
Belangrijk
Draaimoment: 12 Nm
Belangrijk
Werk nooit met niet aangedraaide klemschroe-
ven (24).
Opmerking
Deze procedure is voor elk type mes gelijk.
16
CULTIVATOR CULTIVION ALPHA
58_163161-A
