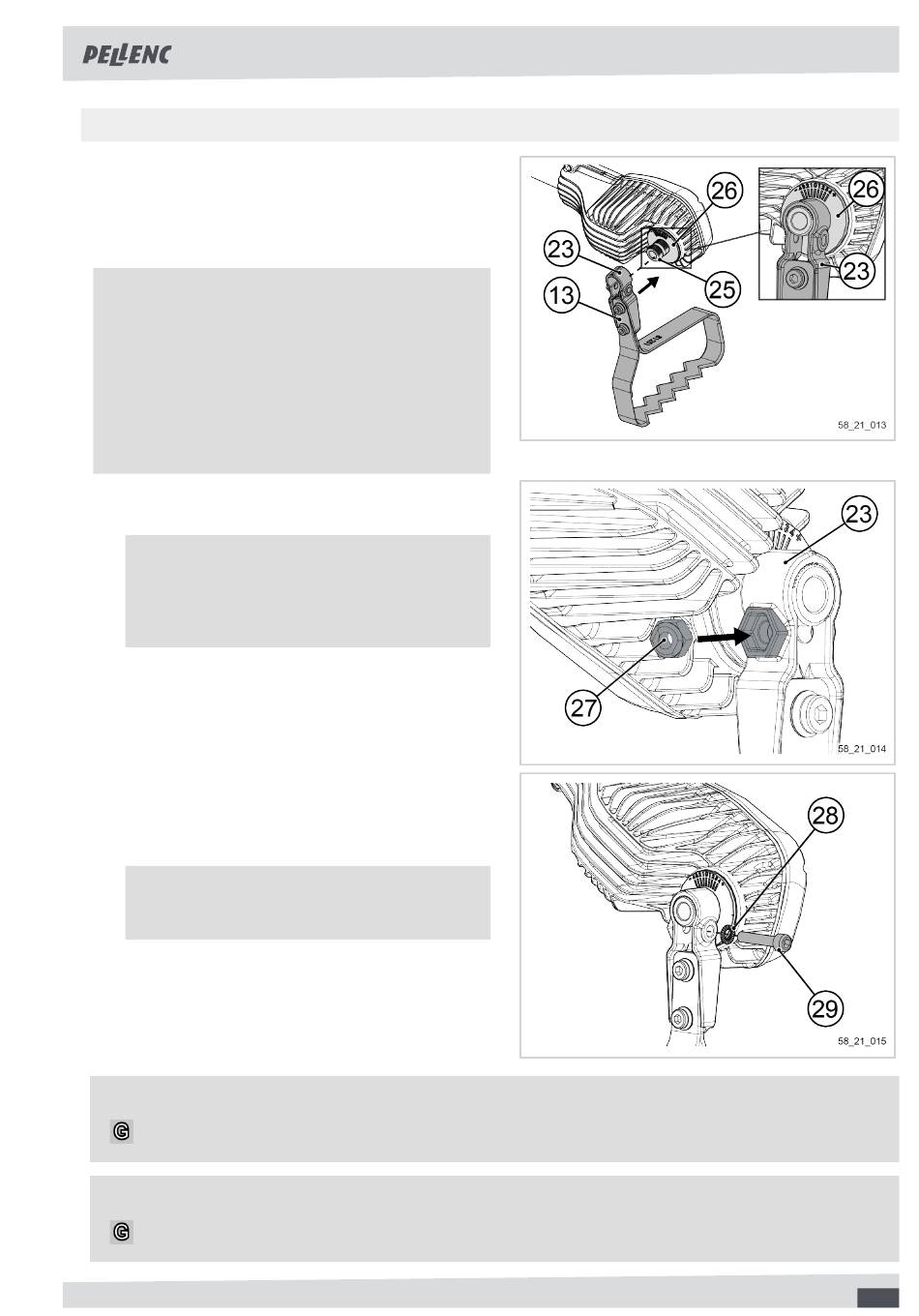

4.2.2. MONTAGE VAN DE BEVESTIGINGSSET VAN HET MES OP HET GEREEDSCHAP
1.
Na montage van de bevestigingsset van het mes
(13) het geheel op de uitgangsas (25) plaatsen,
waarbij u ervoor zorgt dat het merkteken van het be-
vestigingsonderdeel (23) tegenover het merkteken
"0" van de behuizing (26) staat.
Opmerking
De machinekop van het gereedschap is voorzien
van een draaias met een schaalverdeling -4 tot +4
gaat, en een stand 0.
Voor meer informatie over het afstellen van de
stand van het werktuig, raadpleeg Paragraaf 5.7,
"Afstelling van de hellingshoek van het werkge-
reedschap".
2.
Plaats de schroef (27) in de daarvoor bestemde be-
huizing op het bevestigingsonderdeel (23).
Belangrijk
Controleer de montagerichting van de schroe-
ven, het bolle gedeelte moet naar buiten ge-
richt zijn.
3.
De ring (28) en de schroef (29) aanbrengen.
4.
De schroef (29) aandraaien tot het moment met be-
hulp van een zeshoekig opzetstuk van 5 mm en een
momentsleutel.
Belangrijk
Draaimoment: 12 Nm
Belangrijk
Vergeet niet de moer (27) en de ring (28) te gebruiken bij de montage.
Belangrijk
Werk nooit met niet aangedraaide klemschroeven (24).
